TB6612FNG双通道直流电机驱动板结构设计

在小型自动化执行机构、桌面级机器人、智能小车以及各类需要精准直流电机调速的嵌入式设备开发场景中，电机驱动模块是连接主控单元与动力执行部件的核心桥梁，TB6612FNG驱动板的设计正是围绕这类场景的实际安装与使用需求展开。从实际选型适配角度看，这款驱动模块针对小功率直流电机的控制痛点做了针对性的结构优化，区别于传统L298N类驱动模块的大体积、高发热问题，该模块在布局上充分压缩了PCB占用空间，适配紧凑安装空间的设备内部排布需求。

从功能特性层面来说，模块核心搭载的TB6612FNG芯片本身具备双通道独立输出能力，单通道可支持最高2A的连续电流输出，峰值电流承载可达3A，完全覆盖桌面级小型设备常用的130、N20等规格直流电机的驱动需求，同时内置的PWM调速接口、方向控制引脚可以直接对接主流单片机的IO口，无需额外添加电平转换电路，降低了整机电路的布线复杂度。模块在电路布局上做了功率回路与信号回路的分区设计，功率输出引脚排布在板体两侧，采用直插排针引出方式，既可以直接焊接在主控板上做板载集成，也可以通过排针排母做可拆卸式安装，适配不同设备的装配需求。

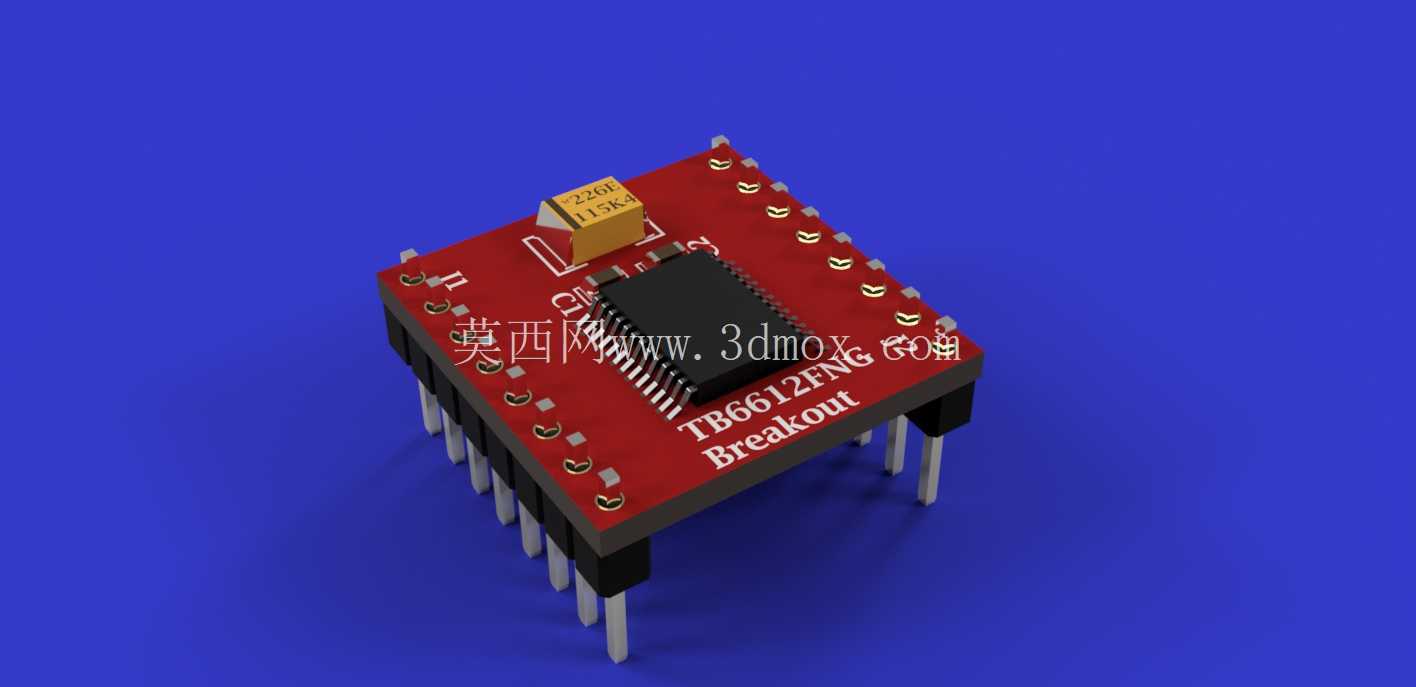

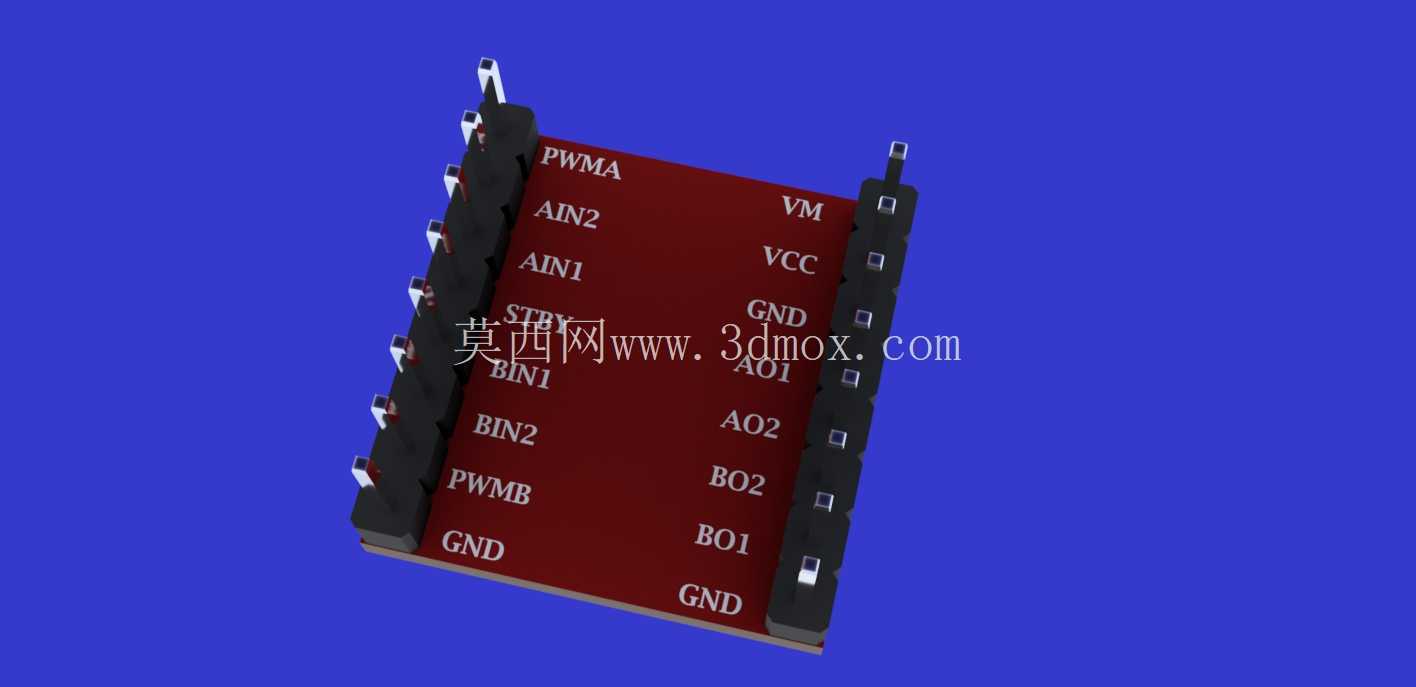

在结构设计思路上，板体采用红色阻焊的FR-4玻纤板材，板边做了圆角处理避免安装时刮伤周边线材，核心主芯片布置在板体中心位置，周边预留了足够的散热空间，虽然芯片本身导通内阻较低发热较小，但中心布局的方式可以让热量通过板体铜箔均匀散出，避免局部积热影响长期工作稳定性。板载的电源指示元件布置在板体边角位置，安装后可以直观观察模块供电状态，输出端的引脚标识采用丝印清晰标注，避免装配过程中出现接线错误。

从安装边界尺寸来看，整个驱动板的长宽尺寸控制在极小范围内，排针采用标准2.54mm间距设计，兼容通用面包板、洞洞板的孔位间距，板体下方排针伸出长度适配常规排母的咬合深度，叠加安装时不会和周边低矮元件产生空间干涉。板体四角预留的安装孔位？不，这款模块采用直插排针作为主要固定方式，对于需要额外固定的场景，也可以通过板体边缘的空余位置加装固定柱，不会和板上走线产生冲突。在实际设备装配中，这类驱动模块通常布置在主控板与电机接口的中间位置，信号走线长度控制在10cm以内即可避免信号干扰，功率走线根据实际电流大小选择合适线径的导线，直接焊接在对应的输出引脚上即可完成动力回路连接。

从实际使用的适配场景来看，这款驱动模块不仅可以驱动普通直流有刷电机，也可以通过控制逻辑的调整驱动四线两相步进电机？不对，TB6612FNG是直流电机驱动，实际应用中更多是用于双轮差速驱动的小型移动平台，每个通道对应一个驱动轮的电机，通过两路独立PWM信号即可实现差速转向、前进后退、调速等全套动作，内置的过流保护功能可以在电机堵转时自动切断输出，避免芯片和电机因为过流烧毁，这一特性对于教学类实验设备、学生竞赛类机器人项目来说尤为实用，能够大幅降低调试过程中的硬件损坏概率。

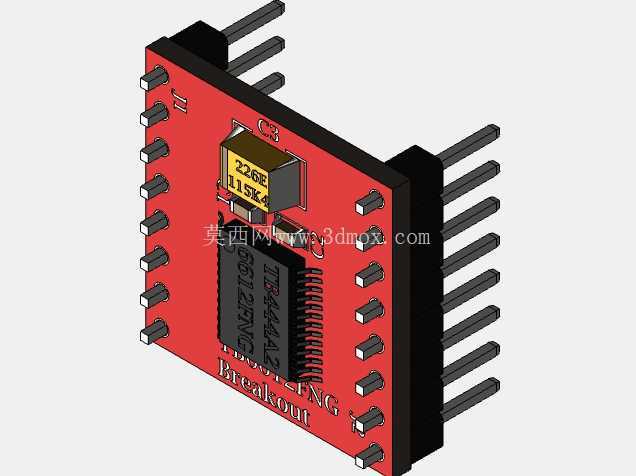

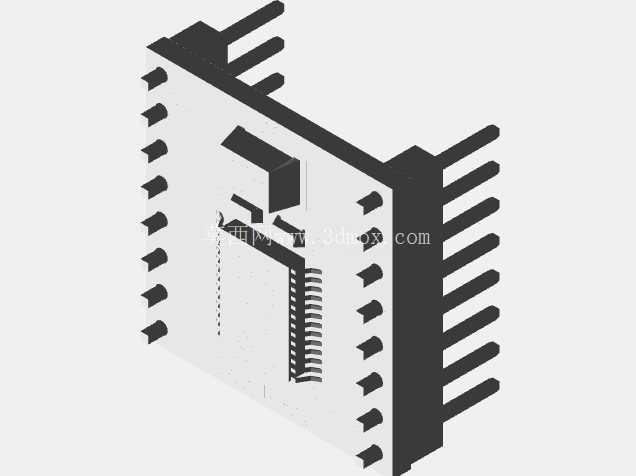

在三维建模过程中，这个模型完整还原了板体上的所有元件布局，包括主芯片的封装尺寸、排针的长度与位置、板载电容电阻的排布高度，甚至丝印层的标识位置都做了精准还原，在做整机设备的结构装配校验时，可以直接将该模型导入装配体中，检查模块与周边结构件、其他电路板的空间间隙，提前排查安装干涉问题，避免实际打样组装时出现空间不足、接线困难等问题。对于做小型智能设备结构设计的工程师来说，这类通用电子模块的精准三维模型可以大幅缩短整机设计的周期，不需要自行测绘每个元件的尺寸，直接调用即可完成布局校验，同时也可以在设计阶段就规划好走线空间、固定方式，提升整体设计的可靠性。
