卡车SUV用带安装位梯式车架底盘结构

在商用车与硬派越野车型的底盘架构中，梯架式底盘始终是重载工况下的主流承载方案，这套带安装件的梯架底盘结构，核心围绕非承载式车身的载荷传递逻辑设计，区别于普通乘用车的承载式车身结构，这类底盘需要独立承担动力总成、悬架系统、货箱/乘员舱以及行驶过程中的全部动静态载荷，因此结构的刚度匹配、安装点的位置精度直接决定整车的行驶可靠性与载荷上限。

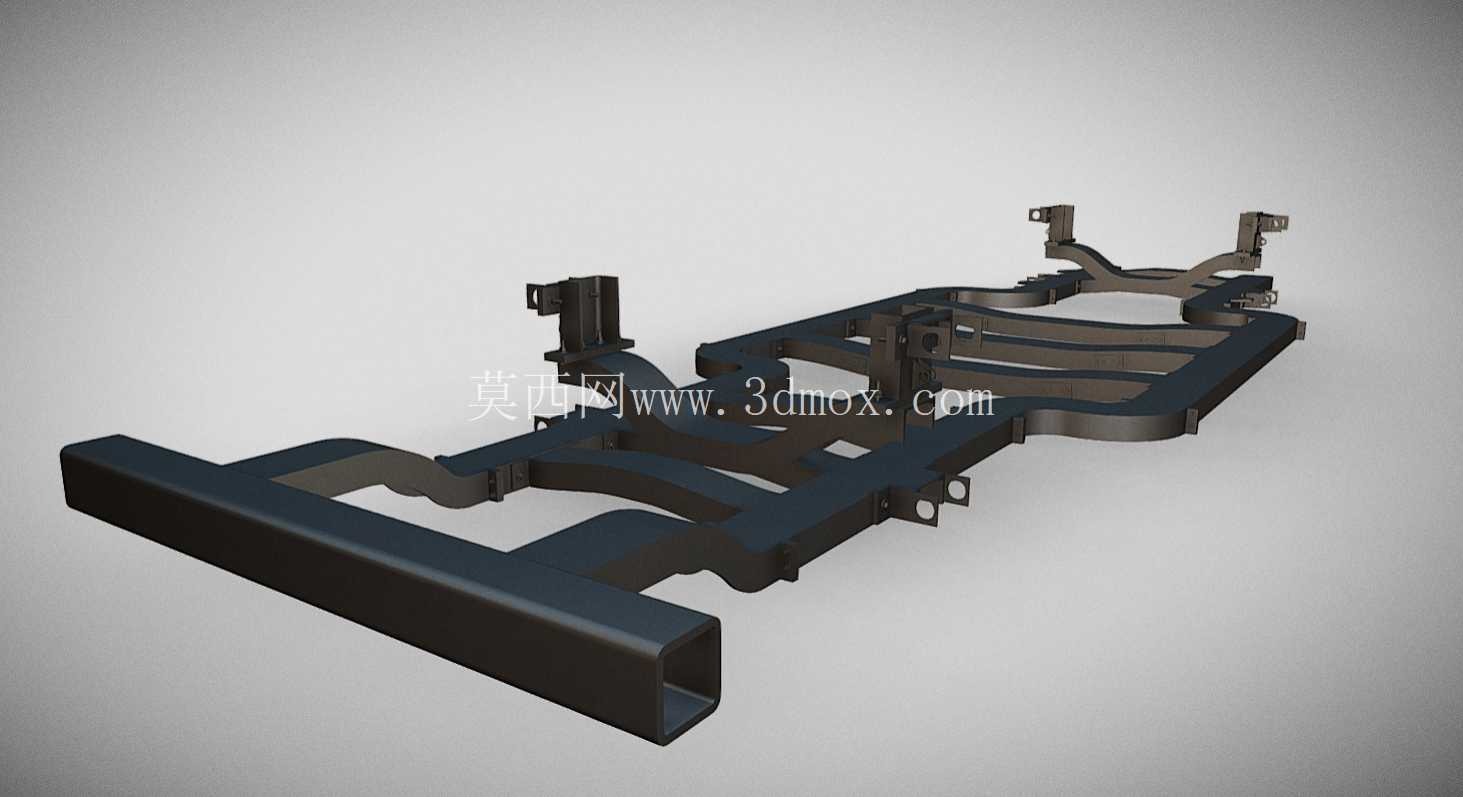

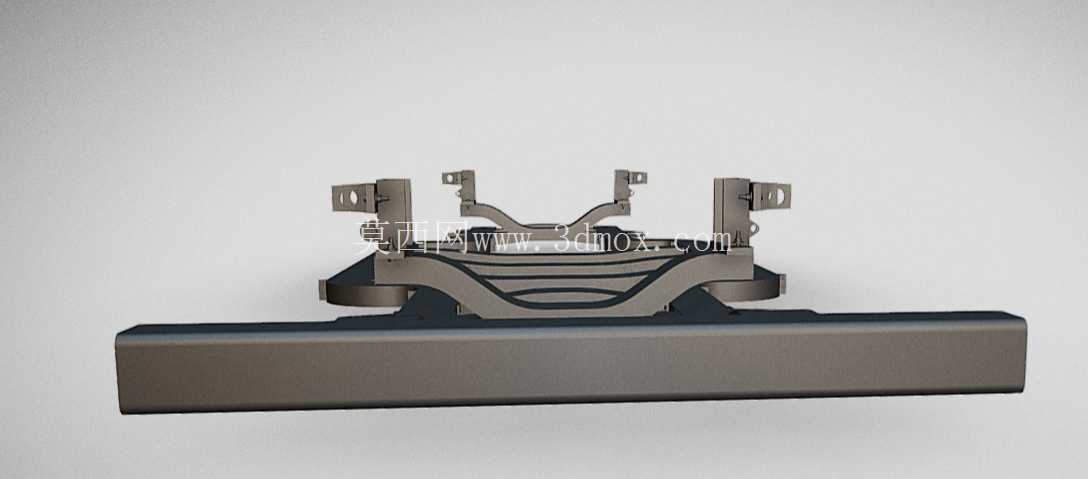

从结构布局来看，这套底盘采用双平行纵向主导轨作为核心承载梁，主纵梁选用闭口矩形截面型材，截面高度根据不同位置的弯矩分布做了变截面优化，在前后悬架安装区域、动力总成固定区域适当加大截面高度，在载荷较小的中段区域控制截面尺寸以平衡整备质量，纵梁之间通过多道冲压成型的横梁进行刚性连接，横梁的布置位置完全对应底盘上各总成的安装边界：前横梁位置预留了散热器、前防撞梁、转向机的安装孔位，中段横梁对应发动机、变速箱的悬置安装点，后段横梁匹配后悬架、传动轴中间支撑、燃油箱的固定位置，每一道横梁与纵梁的连接位置都设计了贴合的焊接翻边，避免连接区域出现应力集中导致的早期开裂问题。

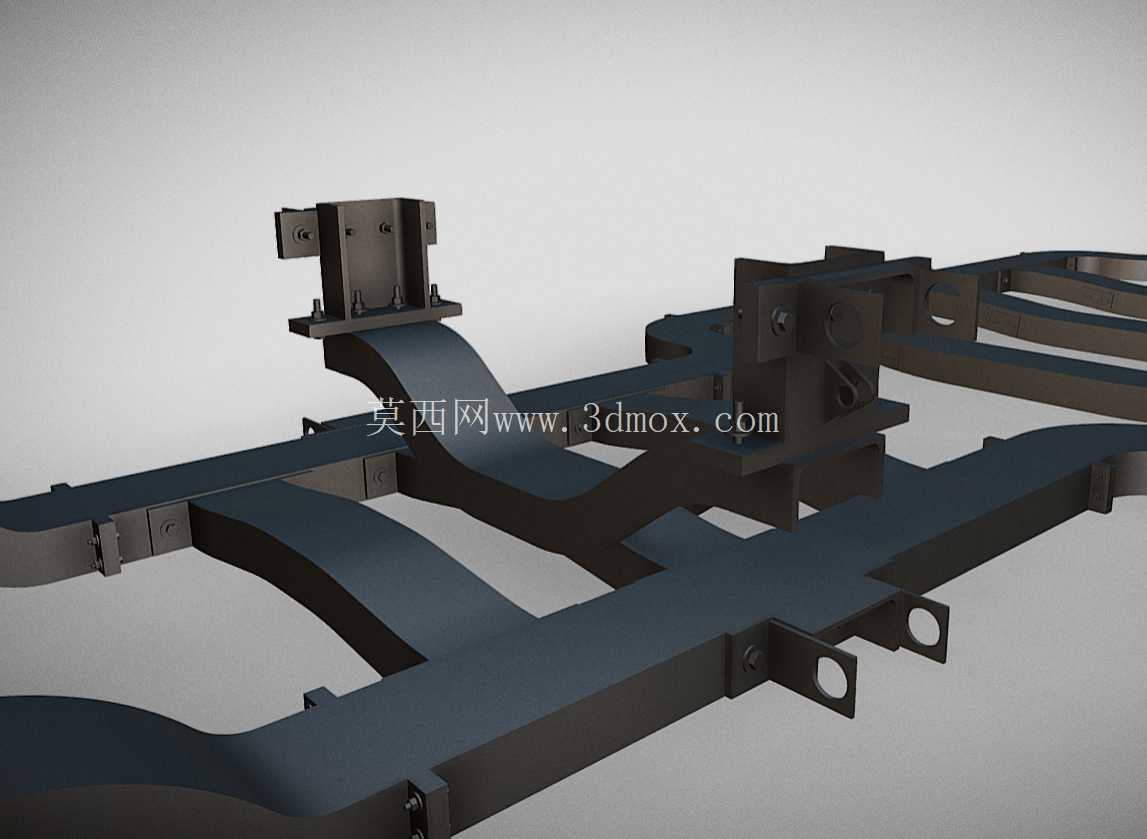

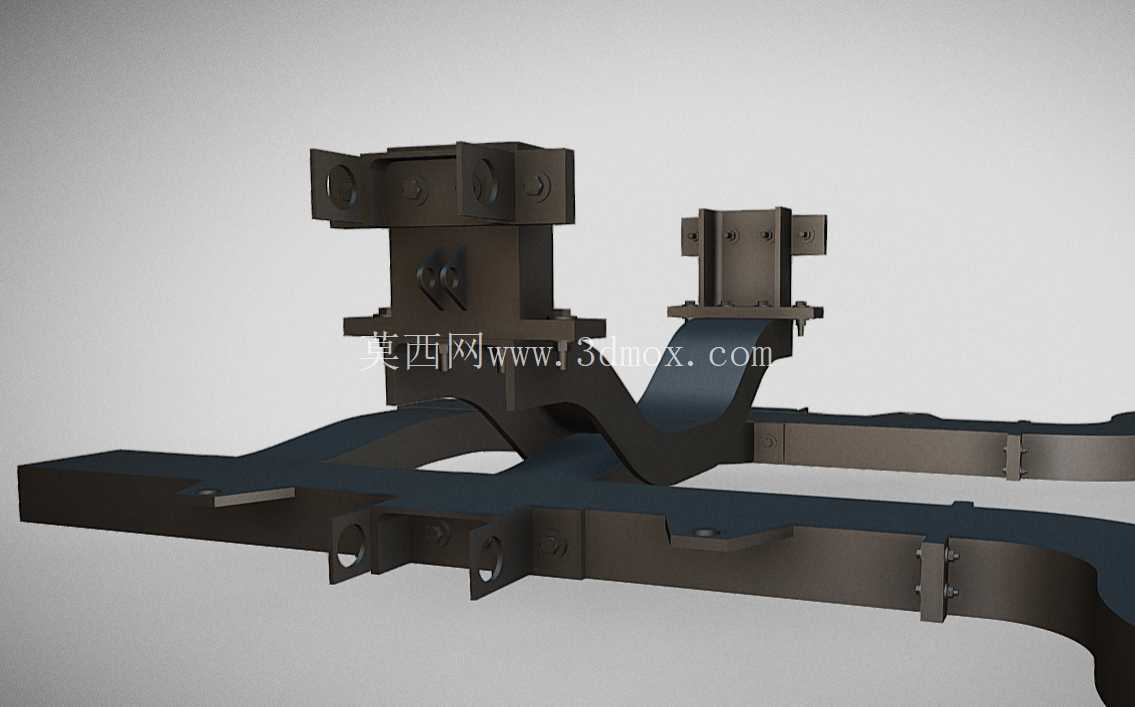

这套结构最突出的设计点是集成在纵梁上的各类安装支座，不同于后期加装的附属支架，所有安装件都与主纵梁、横梁做了一体化的结构匹配：前纵梁上部的支座用于固定前悬上控制臂与减震器塔顶，侧部的安装位对应驾驶室悬置的固定点，后纵梁上的支座匹配钢板弹簧或者螺旋弹簧的安装座、减震器下固定点，所有安装孔位的同轴度、安装面的平面度都按照整车装配公差要求设计，不需要后期二次加工即可满足总成装配要求，能够大幅减少整车装配时的配焊、配钻工序。

从实际应用场景出发，这类梯架底盘主要适配总质量3.5-12吨的轻中型卡车，以及硬派SUV、越野专用车等非承载式车型，在非铺装路面行驶时，底盘需要承受车轮传递的冲击载荷、扭转力矩，双纵梁加横梁的框架结构能够提供足够的弯曲刚度与扭转刚度，避免底盘变形导致的传动系统错位、车身部件干涉问题；在重载工况下，纵梁的截面设计能够将货箱的集中载荷均匀分散到整个框架结构上，避免局部载荷过大导致的纵梁弯折。

设计过程中需要重点控制的尺寸边界包括：左右纵梁的平行度公差，直接影响前后桥的安装定位精度，避免出现轮胎偏磨、行驶跑偏问题；各安装支座的位置度公差，需要匹配动力总成、悬架系统的安装坐标，保证悬置系统的隔振效果；横梁的间距设置，需要避开传动轴的运转空间、转向拉杆的运动行程，同时兼顾排气系统、燃油管路、制动管路的布置空间，在底盘的下部预留足够的离地间隙，满足车辆的通过性要求。

从结构强度的设计逻辑来看，这套底盘没有采用多余的加强结构，而是通过载荷路径的优化实现强度与重量的平衡：所有载荷从安装点输入后，会通过相邻的横梁传递到双侧纵梁，再通过纵梁传递到前后悬架位置，避免出现单段梁独立承载的情况；在应力集中的安装孔位置，设计了局部的加强翻边或者衬套安装座，避免孔位在反复载荷下出现开裂；纵梁的前后端设计了吸能结构，在发生碰撞时能够通过有序变形吸收冲击能量，保护中段的乘员舱与核心动力部件。

对于三维建模从业者而言，这类底盘结构的建模重点在于准确还原各梁体的截面变化、安装支座的空间角度，以及各安装孔位的相对位置，建模时需要先搭建整车的坐标系，确定前后桥中心线、车架中心线、地面线作为基准，再依次搭建纵梁、横梁的主体结构，最后添加各安装支座、安装孔的细节，才能保证模型能够直接用于后续的总布置校验、结构仿真分析工作，避免出现装配干涉、位置偏差等问题。
