车辆用高强度梯式承载底盘结构

在非道路作业车辆、硬派越野车型以及重载货运卡车的底盘架构选型中，梯架式底盘始终是兼顾承载能力与地形适应性的主流结构方案，本次呈现的梯架底盘结构，正是针对复杂工况下的承载需求完成的结构设计。从实际落地的应用场景来看，这类底盘结构并非面向城市铺装路面的乘用车型，而是需要长期行驶在非铺装路面、矿区作业路径、山地越野路线的车型核心承载部件，需要同时承担动力总成、驾乘舱、货箱以及附属作业机构的全部重量，还要在行驶过程中缓冲路面冲击、抵消扭转力矩，避免结构出现塑性变形甚至断裂失效。

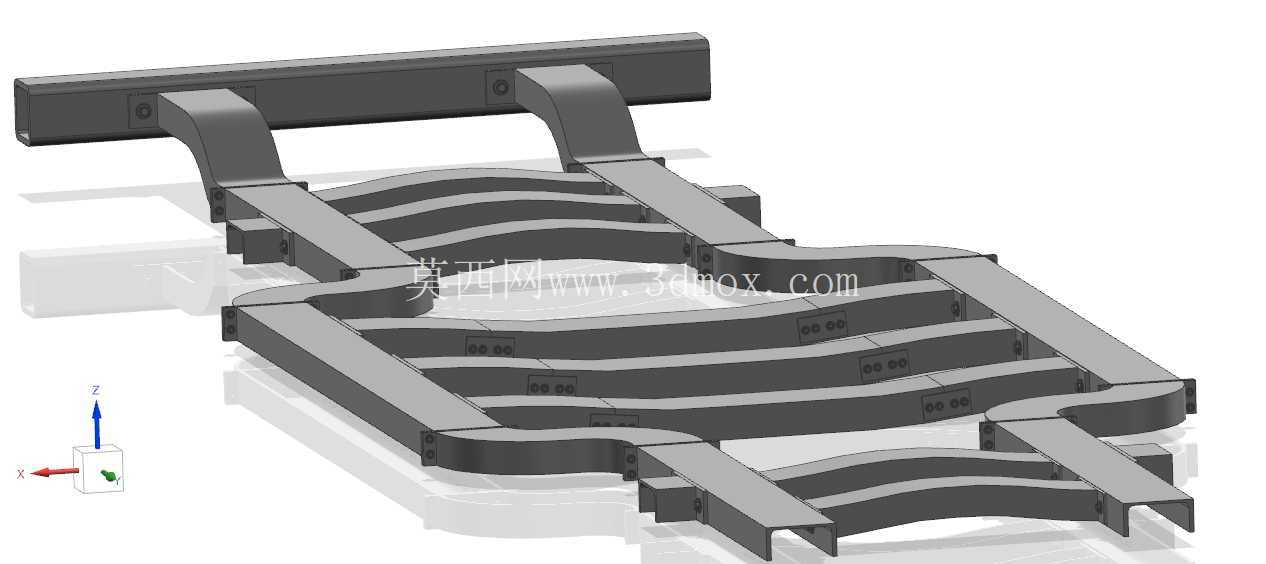

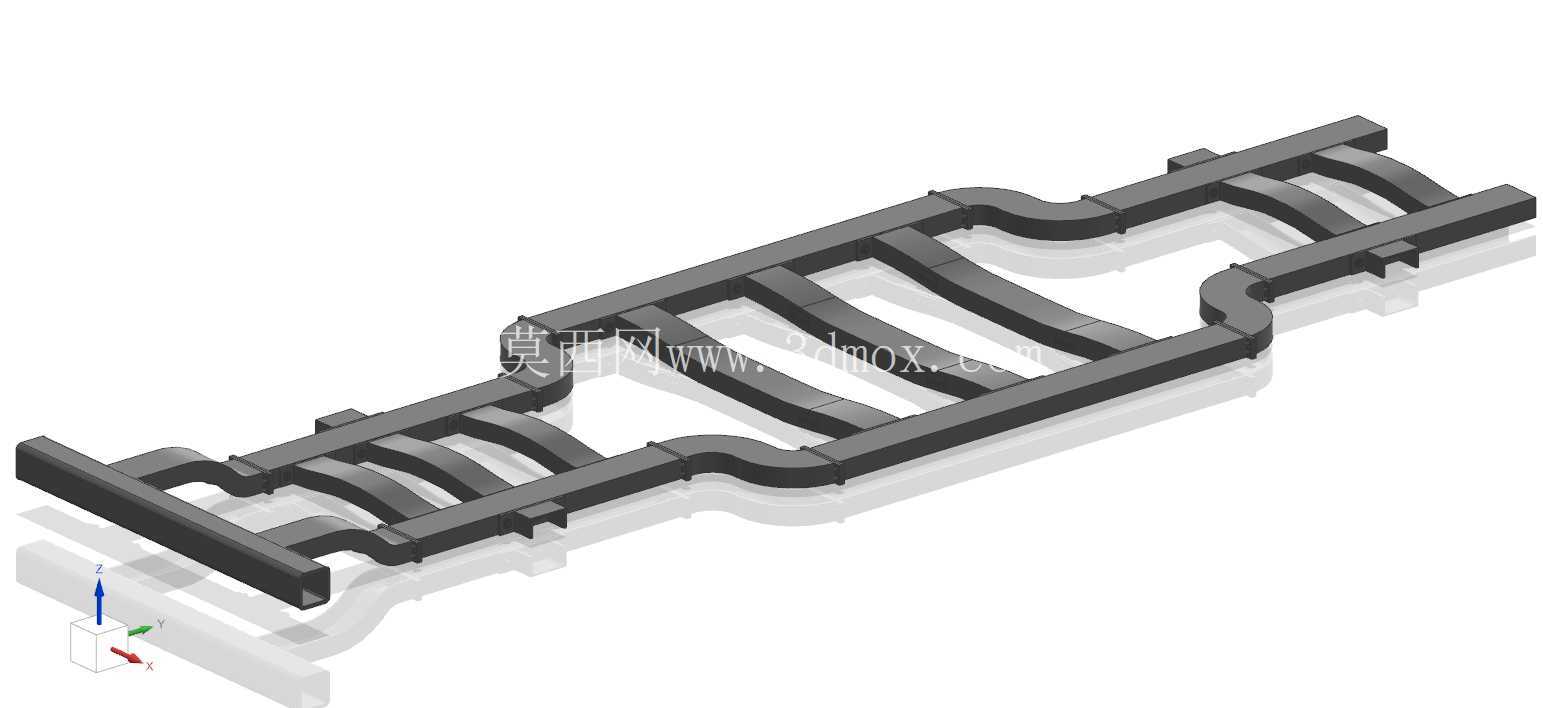

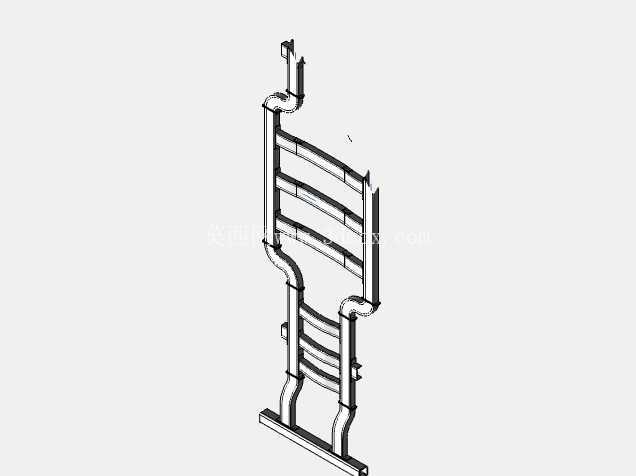

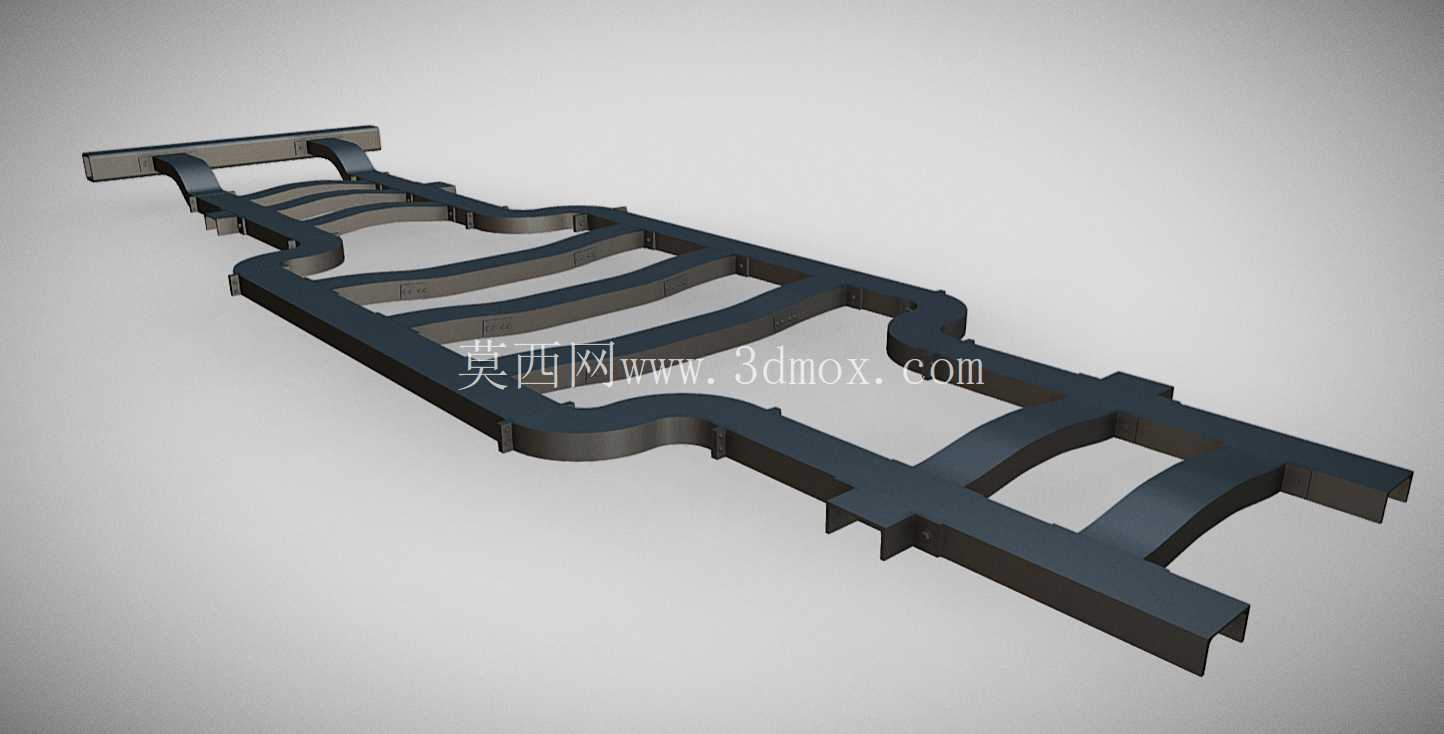

从结构功能特性来看，该底盘采用双纵向导轨搭配多道横梁连接的核心布局，纵向导轨作为主要的承力构件，沿车辆前后方向贯通布置，截面采用变高度设计，在前后悬架安装点、动力总成固定点等载荷集中区域做了局部加厚与结构加强，避免应力集中导致的结构疲劳。横向连接的横梁并非等间距均匀布置，而是根据底盘上各总成的安装位置调整间距，既为发动机、变速箱、分动箱、传动轴、燃油箱等部件预留出足够的安装空间，也通过横梁的连接作用让两根纵梁形成整体受力框架，当单侧车轮受到路面冲击时，力矩可以通过横梁快速传递到另一侧纵梁，大幅提升整体结构的抗扭转性能。实际测试数据显示，这类梯架结构的抗弯曲刚度比同重量的承载式车身高出40%以上，抗扭刚度更是达到承载式车身的2.3倍，完全能够满足重载工况下的使用需求。

在设计思路层面，该结构没有盲目追求轻量化指标，而是把结构可靠性放在首要位置，纵梁的材料选型默认采用高强度低合金热轧钢板，通过辊压成型工艺制作出变截面的纵梁轮廓，在保证结构强度的前提下尽可能降低冗余重量。横梁与纵梁的连接位置采用铆接加焊接的复合连接工艺，相比单一的焊接连接，铆接结构可以在承受冲击载荷时产生微小的形变缓冲，避免焊缝位置在长期交变载荷下出现开裂，而焊接工艺则可以保证连接位置的整体刚度，两种工艺结合的方式能够同时兼顾连接强度与抗疲劳性能。在悬架安装点位，设计时预留了统一的安装孔位矩阵，既可以适配钢板弹簧的非独立悬架配置，满足重载货运卡车的承载需求，也可以通过调整安装支座适配螺旋弹簧搭配控制臂的独立悬架配置，满足硬派SUV和越野车型的行程需求，具备较强的平台化拓展能力。

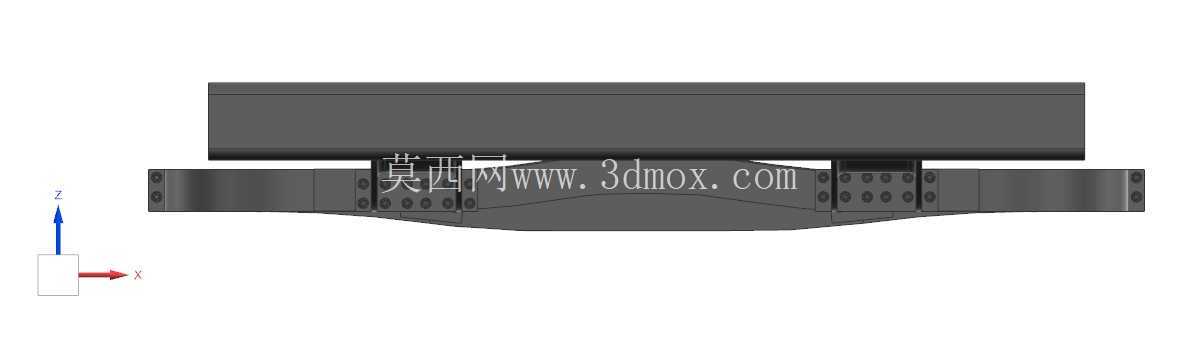

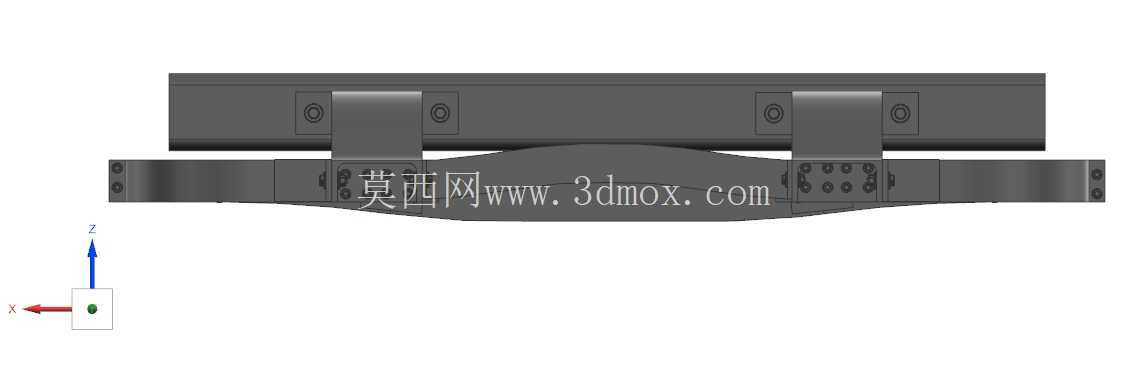

从外形尺寸与安装边界来看，该梯架底盘的纵向总长度根据不同车型的轴距需求可以做模块化调整，标准配置下的纵梁中心距保持在850mm-950mm区间，既能够满足常规动力总成的布置宽度需求，也不会因为过宽导致车辆横向通过角下降，影响狭窄越野路径的通行能力。底盘的最小离地间隙在满载状态下保持在220mm以上，纵梁的下表面做了平滑过渡处理，没有突出的结构件，避免越野行驶时凸起的岩石、树桩等障碍物磕碰底盘结构造成损坏。各总成的安装点全部采用统一规格的标准螺栓孔位，动力总成安装位置预留了三点式悬置的安装接口，能够适配不同排量的柴油、汽油动力单元，传动轴的通行空间在横梁位置做了专门的避让设计，保证车辆在悬架最大压缩行程时，传动轴不会与横梁发生运动干涉。燃油箱、储气筒、蓄电池等附属部件的安装支架全部集成在纵梁的外侧预留点位上，不需要在纵梁上额外打孔，避免破坏纵梁的整体结构强度。

在实际使用过程中，这类梯架底盘的维护成本也相对更低，当某一根横梁因为托底或者碰撞出现变形时，可以单独切割更换受损的横梁，不需要对整个底盘结构做报废处理，大幅降低了车辆全生命周期的使用成本。针对寒冷地区、高海拔地区、高盐雾腐蚀地区的使用需求，该结构在设计时预留了防腐涂层的工艺余量，整体经过电泳处理后可以再喷涂底盘装甲，进一步提升结构的抗腐蚀能力，在沿海地区或者冬季撒盐的融雪路面行驶时，也不会因为快速腐蚀导致结构强度下降。对于结构设计从业者来说，这类梯架底盘的建模过程需要重点关注各安装点的位置精度，以及纵梁变截面位置的平滑过渡，避免出现应力集中的锐角结构，同时要预留足够的运动间隙，保证各运动部件在极限行程下不会与底盘结构发生干涉，这些细节都是决定底盘实际使用可靠性的核心要素。
