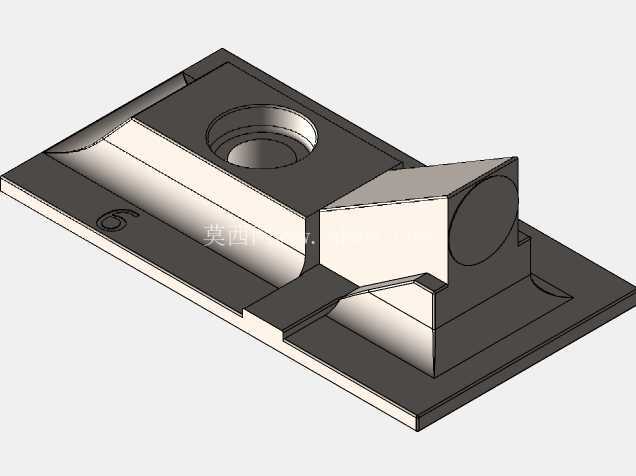

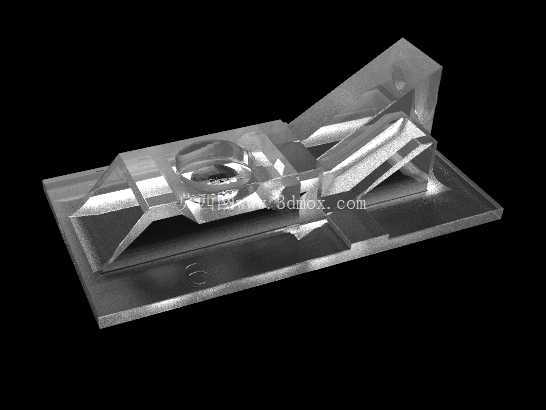

亚克力光学鼠标棱镜结构设计方案

　　很多新手建模的时候容易把棱镜当成普通的透明支撑件，忽略了光学面的平面度要求，实际生产中这个零件的三个光学工作面不能有顶针痕、熔接痕、缩水缺陷，表面粗糙度要达到镜面级，不然光线在内部传输的时候会出现漫反射，形成杂光干扰传感器成像。从安装边界来看，这个棱镜的底部定位基准面要和鼠标底壳的安装槽完全贴合，侧边的两个定位卡扣和底壳卡槽的配合间隙控制在0.05mm以内，既不能过紧导致装配时棱镜受应力产生内应力开裂，也不能过松导致使用过程中棱镜移位，光路偏移。棱镜上部的让位结构要避开鼠标主板上的发光二极管、成像传感器的焊盘位置，同时要留出0.3mm以上的安全间隙，避免组装时刮伤主板元器件或者碰伤传感器的镜头盖。日常使用的光学鼠标核心成像通路中，亚克力棱镜是决定定位精度的关键光学零件，很多人拆解鼠标时会忽略这个透明结构件，它承担着光路转折、光线匀化、成像面校准的多重作用，没有这个零件，发光二极管的出射光无法以指定角度照射到桌面接触面，成像传感器也无法捕捉到清晰的桌面纹理位移信号。做这个结构设计的时候，首先要匹配光电传感器的成像视场角，棱镜的入射面、反射面、出射面的角度公差必须控制在0.1度以内，否则会出现光路偏移，导致鼠标丢帧、定位漂移的问题。

　　设计光路的时候，要考虑亚克力材料的折射率，计算全反射临界角，确保发光二极管发出的光线经过反射面之后，能够以垂直角度照射到鼠标底部的接触面，反射回来的成像光线能够无偏折地进入传感器的成像靶面，这个过程中要反复调整反射面的倾斜角度，避免出现光线逃逸或者光线无法覆盖传感器整个成像区域的问题。很多量产的鼠标出现定位不准的问题，拆开检查往往不是传感器本身的性能问题，而是棱镜的安装角度偏差，或者光学面有雾化、划痕，导致成像对比度不足，传感器无法识别纹理的移动方向。这个棱镜的整体结构采用一体化注塑成型，不需要额外的装配工序，零件本身的壁厚控制在1.8mm到2.2mm之间，壁厚均匀避免注塑过程中出现气泡、缩痕，影响光线传输效率。

　　边缘的非光学面做0.2mm的倒角处理，避免装配的时候割伤操作人员，同时减少注塑件的应力集中点，提升零件的抗冲击能力，毕竟鼠标在使用过程中难免会出现磕碰、跌落的情况，棱镜如果出现碎裂，整个鼠标的定位功能就会完全失效。在实际的产品适配中，这个棱镜结构可以兼容不同波长的发光光源，不管是传统的红色LED光源还是现在常用的红外光源，只要调整反射面的镀膜参数（如果需要的话），就可以实现光路的匹配，不需要重新开模调整结构尺寸，能够有效降低产品的开模成本，缩短产品的研发周期。

　　做结构验证的时候，要把棱镜装配到整机里做高低温循环测试，验证亚克力材料在不同温度环境下的形变率，确保在-10℃到60℃的使用环境中，棱镜的形变量不会导致光路偏移超出允许范围，毕竟不同地区的使用环境差异很大，低温下亚克力材料会变脆，高温下会出现轻微的形变，这些因素在建模阶段就要提前考虑，预留足够的公差余量。另外棱镜的出射面和传感器镜头之间的距离要严格控制，这个距离直接决定了成像面的焦距，距离偏差超过0.2mm就会导致成像模糊，传感器无法捕捉到清晰的纹理图像，所以在设计安装定位柱的时候，定位柱的高度公差要控制在±0.03mm以内，保证装配完成后棱镜和传感器的相对位置精度。很多人觉得这个透明零件结构简单，实际从建模到量产要考虑的细节非常多，光学零件的设计和普通结构件不一样，普通结构件只要满足强度、装配要求就可以，光学零件每一个面的角度、平面度、粗糙度都会直接影响最终的产品性能，哪怕是0.1度的角度偏差，在光路上经过几次反射之后，偏差就会被放大，最终导致产品性能不达标。
