FDM3D打印机挤出端加热铝块结构

在桌面级FDM熔融沉积成型设备的热端总成里，加热块是衔接加热元件、温度传感部件、喉管与喷嘴的核心承载构件，直接决定耗材熔融过程的温度均匀性与长时间打印的工况稳定性。这款适配ELEGOO Neptune 4Pro机型的加热块，采用6061铝合金一体铣削成型，摒弃了传统拼接式结构的装配间隙问题，铝合金本身优异的导热系数能让加热棒产生的热量快速均匀传导至整个块体，避免局部温度差导致的耗材熔融不均、出料卡顿甚至堵头故障。

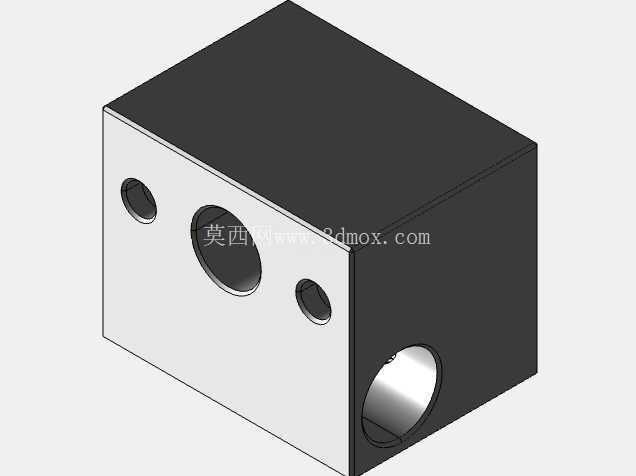

从实际装机的应用场景来看，这类加热块主要服务于高速FDM打印工况，Neptune 4Pro本身定位桌面级高速打印设备，常规打印速度可达300-500mm/s，高速移动下的挤出动作要求热端能快速补偿耗材熔融带走的热量，这就对加热块的热容量、热传导效率提出了更高要求。设计阶段首先确定了块体的核心安装边界：整体为规整立方体结构，各安装孔位的同轴度、位置度公差控制在0.02mm以内，保证装配后各部件的同轴度，避免喉管与喷嘴衔接处出现台阶导致的耗材滞留碳化。

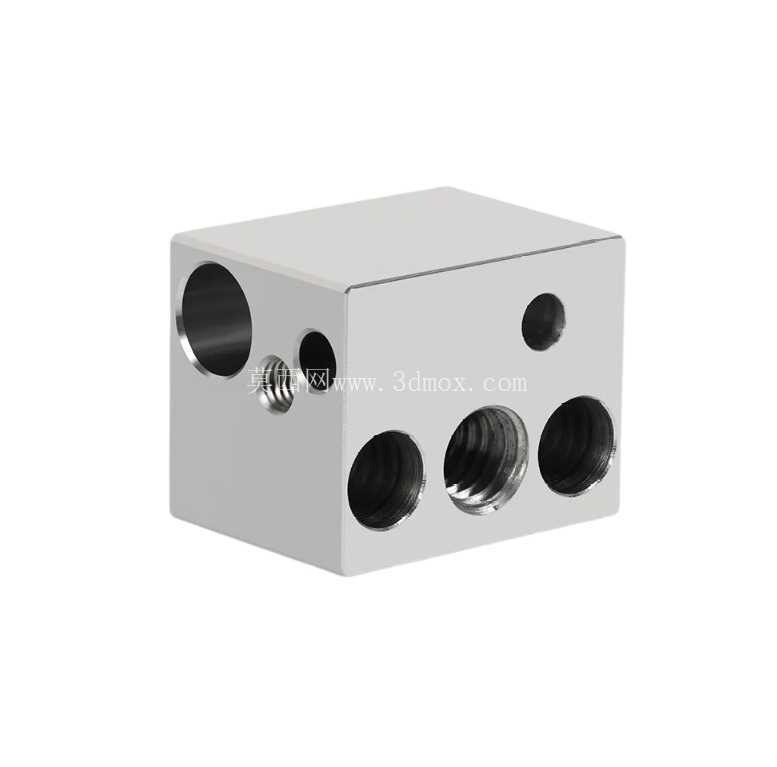

具体孔位布局完全围绕功能需求排布：大直径的中心螺纹孔用于衔接喷嘴与喉管，是耗材熔融后进入喷嘴的核心通道，孔壁的螺纹精度直接决定两者的锁紧密封性，避免熔融耗材从螺纹缝隙溢出形成漏料；侧面平行布置的两个光滑通孔，分别用于插入圆柱加热棒与NTC温度传感器，加热棒孔与中心喷嘴孔的中心距经过热仿真优化，保证热量传递路径最短，同时温度传感器孔紧邻喷嘴安装位，能精准采集喷嘴附近的实际温度，减少温控滞后，让温控系统的温度波动控制在±1℃以内，适配PLA、PETG、ABS等不同耗材的打印温度需求。

块体其余位置的小孔为螺纹安装孔与顶丝孔，顶丝孔用于锁紧固定插入的加热棒与温度传感器，避免设备高速往复移动过程中加热元件移位导致的温度检测失准、加热效率下降；侧面的安装螺纹孔用于将整个加热块固定到热端散热铝块的连接支架上，安装面的平面度经过精铣加工，保证装配后加热块与喉管的垂直度，避免喷嘴与打印平台不平行导致的首层打印附着力差、模型翘边等问题。

设计过程中特意规避了传统加热块的冗余结构，在保证结构强度与热容量的前提下尽可能缩小块体体积，既减少了热端整体重量，降低X轴运动组件的负载，让高速移动时的启停惯性更小，打印振纹更轻微，也能减少不必要的热量散失，降低加热功耗。块体表面做了本色氧化处理，既可以避免铝合金在长期高温工况下表面氧化发黑，也能适当减少表面热辐射，降低热端对周边打印件、散热组件的热影响，避免打印模型临近热端的位置出现软化变形。

从设备维护的角度看，这种一体铣削的加热块没有多余的拼接缝隙，日常清理漏料时更加方便，不会出现耗材卡入缝隙难以清理的问题；各孔位的孔径公差经过严格控制，更换不同规格的加热棒、温度传感器时不需要额外修配，直接插拔锁紧即可完成更换，降低后期维护的操作难度。在实际打印测试中，这款加热块在200℃到260℃的常用打印温度区间内，温度响应速度快，长时间连续打印时温度稳定性优异，即使在大流量快速挤出的工况下，也不会出现温度骤降导致的出料不足、模型层间粘接不牢的问题，完全匹配高速桌面级3D打印机的使用需求。
