铰接式防振缓冲连接支座结构设计

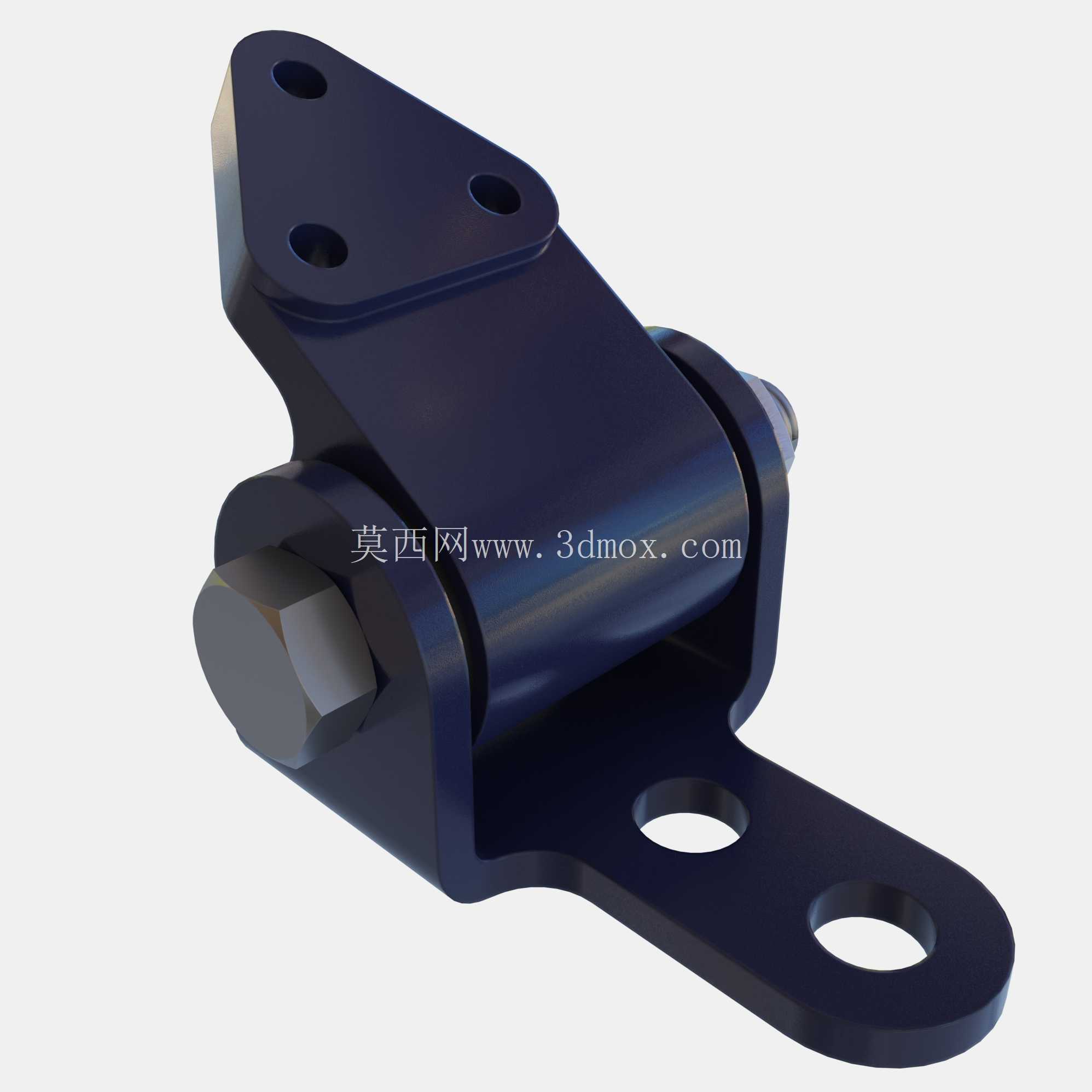

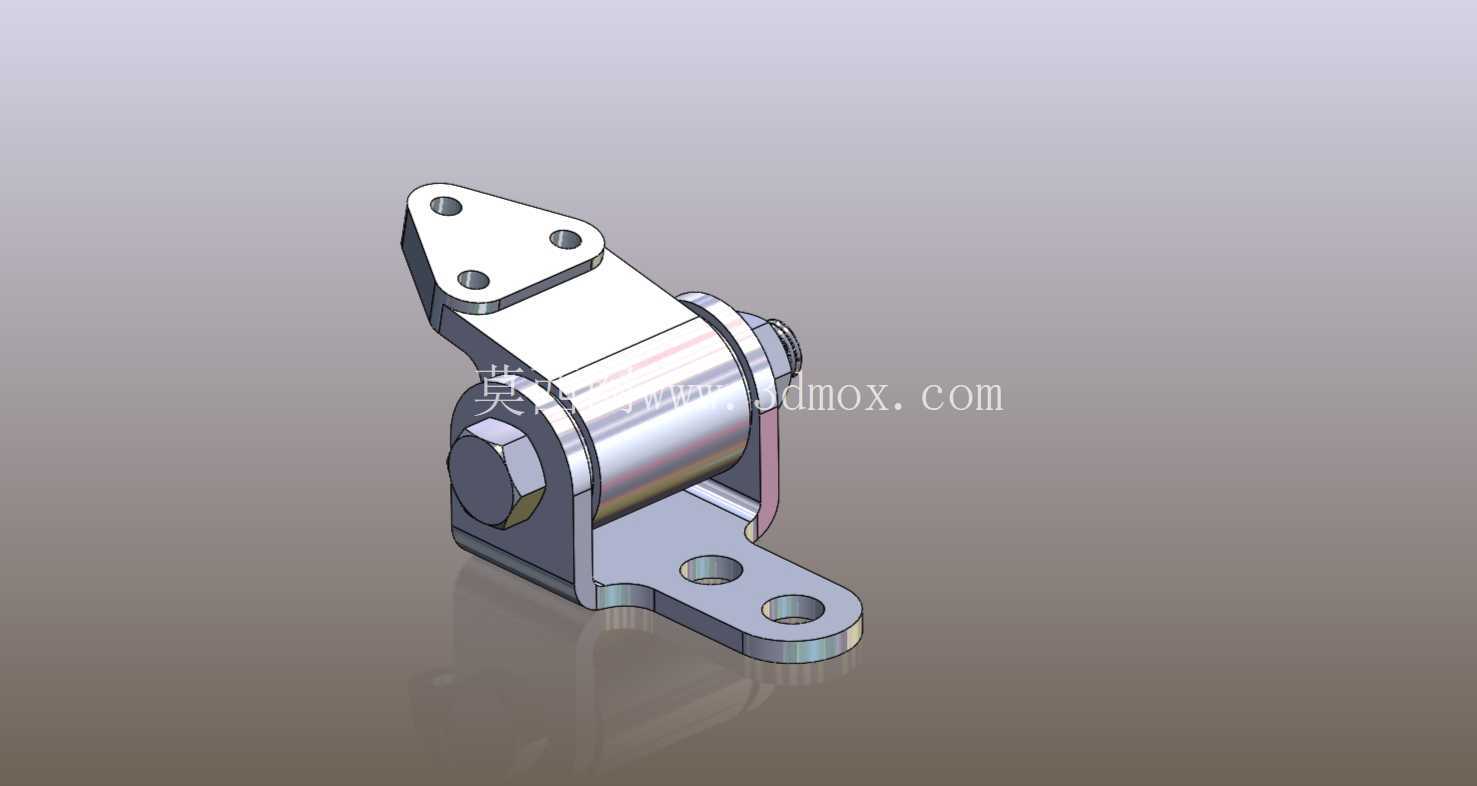

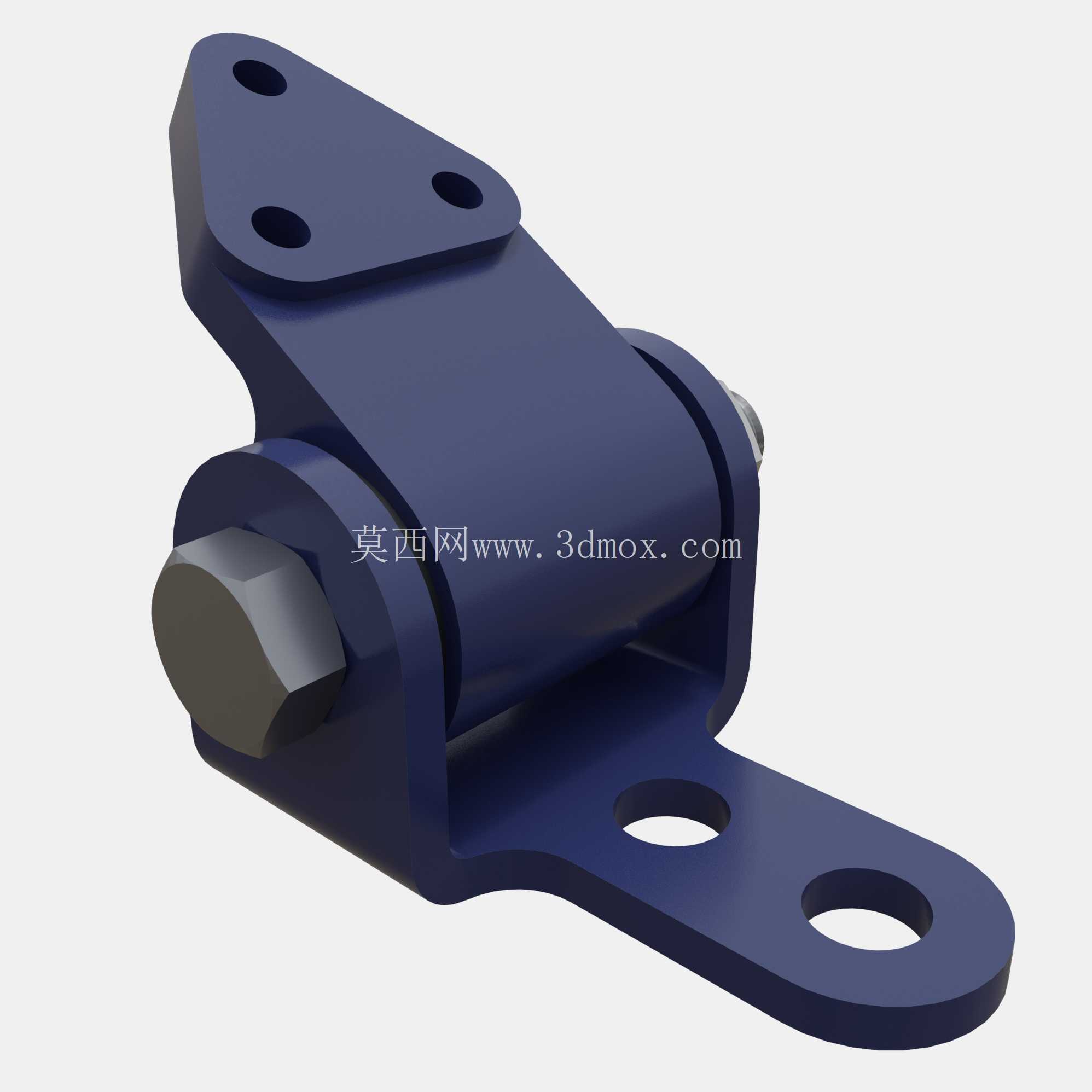

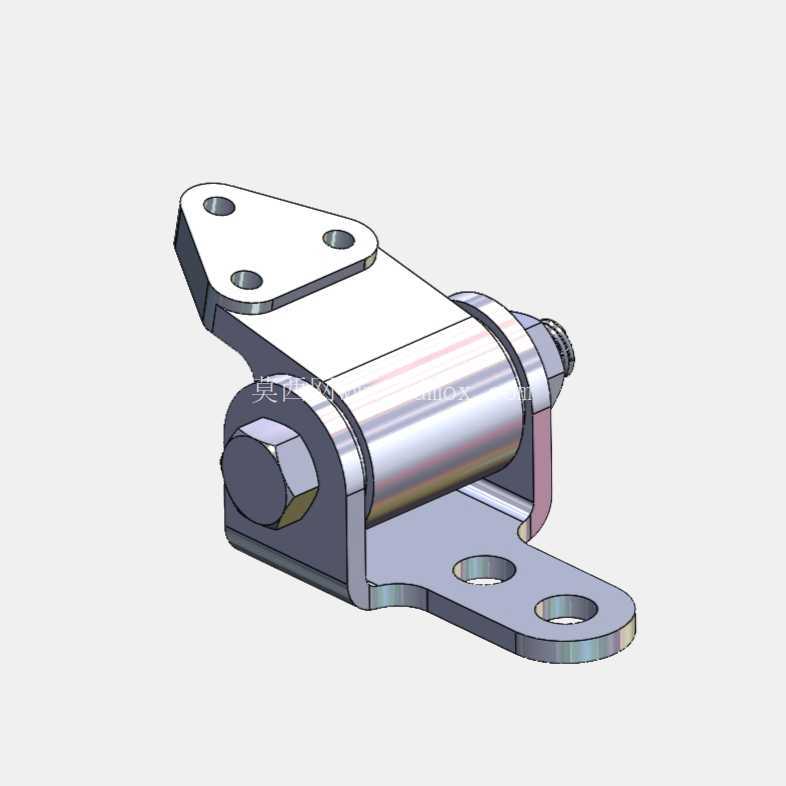

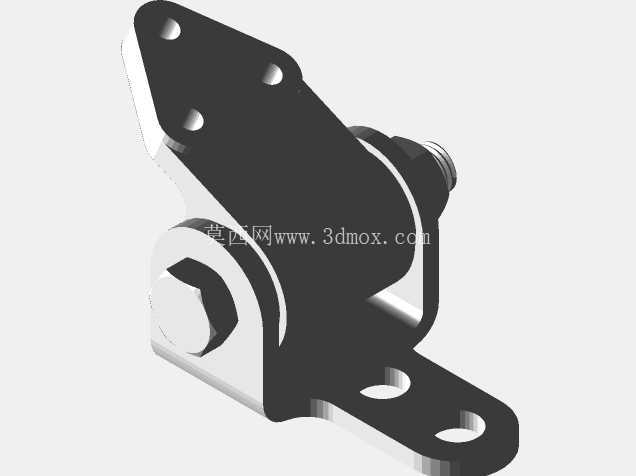

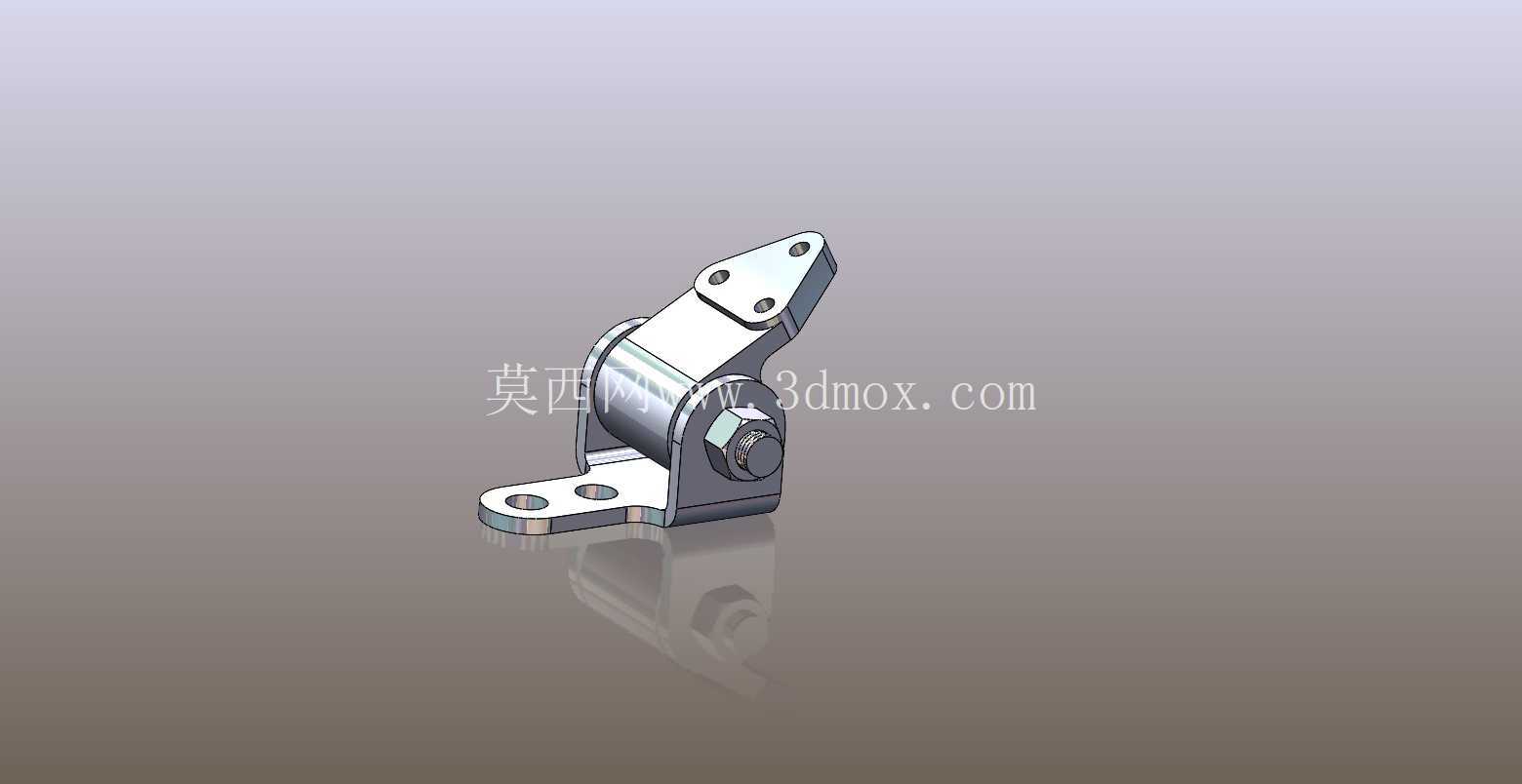

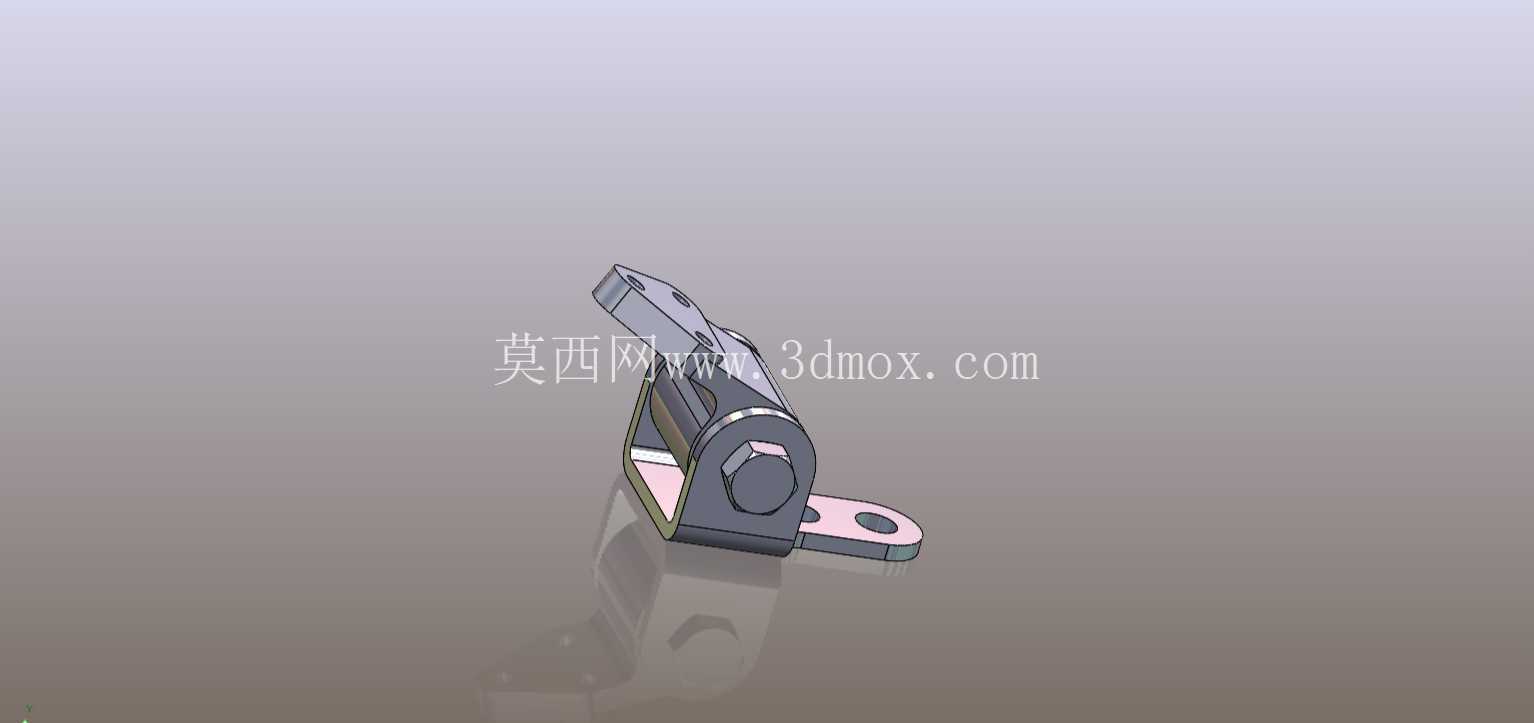

　　在土木基建、重型机械、航空航天机载设备的安装场景中，振动带来的结构疲劳、连接件松脱、精密部件精度失效是长期困扰工程人员的核心问题，这类铰接式防振缓冲连接支座，正是针对这类交变载荷工况开发的专用连接构件。不同于普通刚性安装座，该构件采用分体铰接式结构设计，上安装板为三角式布局，三个安装孔呈非对称三角排布，可适配不同安装面的孔位需求，避免安装时的孔位对位干涉，板体边缘做了大圆角过渡处理，消除应力集中隐患，在长期受交变振动载荷时，不会出现板体边角开裂的问题。

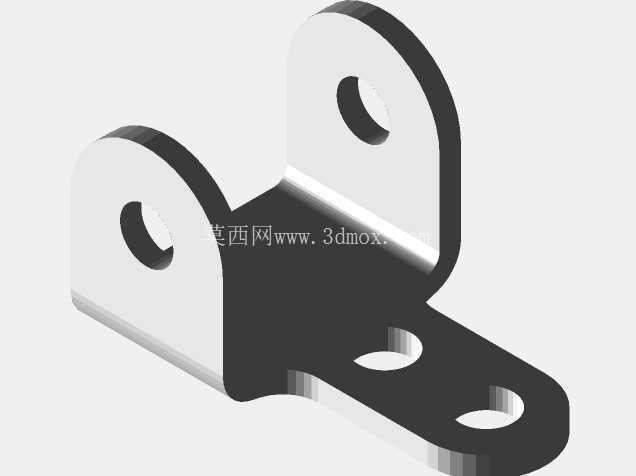

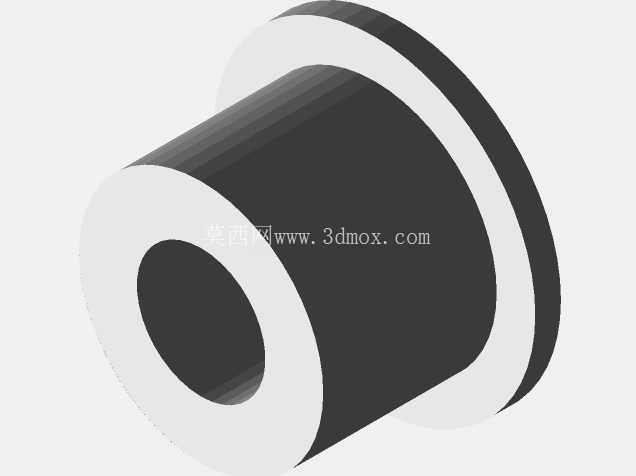

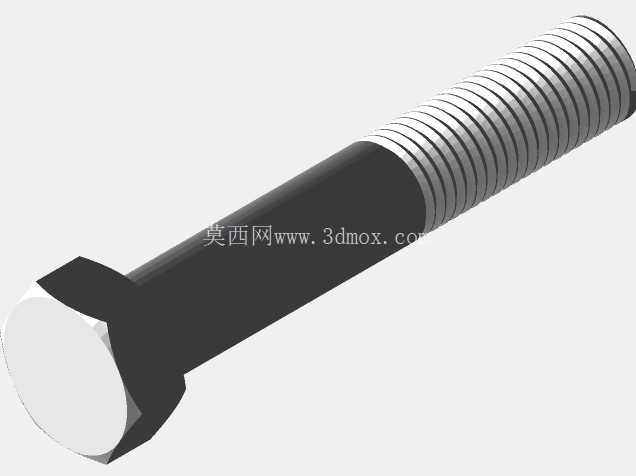

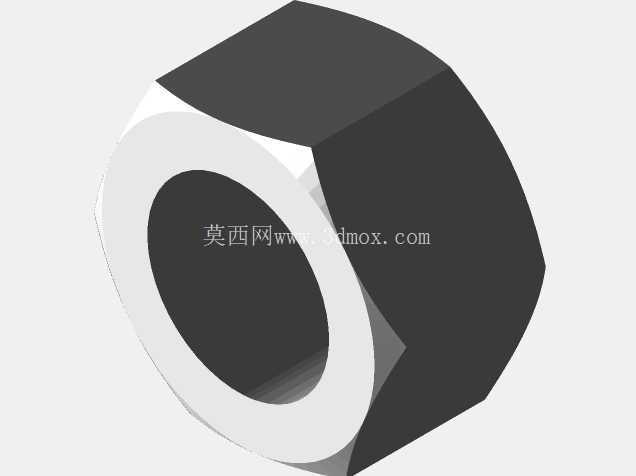

　　下安装板为长条形延伸结构，两个同轴安装孔沿板体长轴方向排布，可提供更长的力臂调节空间，适配不同跨距的安装基座，板体厚度经过载荷校核，可承受垂直方向的冲击载荷与水平方向的剪切力，不会在重载冲击下出现弯折变形。中间的铰接回转副采用销轴加衬套的组合结构，销轴端部采用六角头设计，方便安装时使用标准扳手施加预紧扭矩，衬套可在铰接转动时提供阻尼缓冲，同时避免金属件直接接触产生的磨损与异响，回转副的间隙控制在合理范围内，既可以允许安装面之间存在小角度的偏转位移，补偿安装基面的加工误差与设备运行时的结构形变，又不会因为间隙过大导致连接松动。从实际应用场景来看，这类支座可用于重型设备的动力单元与机架之间的连接，比如柴油发电机组的机脚安装，可有效隔绝发动机运行时产生的高频振动传递到机架，降低整机运行噪音；在土木建筑的管线支吊系统中，这类支座可作为管道与建筑结构之间的缓冲连接件，吸收管道内流体脉动产生的振动，避免振动传递到建筑墙体引发结构共振；在航空航天领域的机载设备安装中，这类支座可缓冲飞行器起降、机动飞行时产生的冲击载荷，保护精密机载设备不受冲击损坏。

　　设计过程中，首先根据目标工况的额定载荷、振动频率范围确定各部分的材料厚度与销轴直径，上安装板的三角孔位布局经过多轮迭代，确保三个安装孔的受力均匀，避免单个孔位承受过大的集中载荷；下安装板的长度根据常见安装基座的跨距设定，两个安装孔的间距兼顾连接强度与安装便利性，孔边距满足机械设计手册中关于紧固件连接的最小边距要求，避免安装时板体被紧固件压溃。铰接副的阻尼参数经过匹配，可针对目标频段的振动实现最优的隔振效果，当设备运行产生振动时，铰接副的微小转动可将振动能量转化为摩擦阻尼热能耗散掉，同时上下安装板之间的相对位移可避免刚性连接时的振动硬传递。

　　外形尺寸方面，整体结构紧凑，不会占用过多安装空间，安装边界清晰，上安装板的三个孔位坐标、下安装板的两个孔位坐标都做了标准化处理，可直接适配常用规格的紧固件，不需要额外加工转接板，安装时只需将上安装板与设备本体连接，下安装板与基座固定，调整好销轴预紧力即可完成安装，后期维护时只需定期检查销轴的磨损情况与紧固件的预紧扭矩，维护成本极低。不同于一体式的防振橡胶支座，这种金属铰接式结构耐温范围更广，在高温、油污、腐蚀等恶劣工况下也能长期稳定工作，不会出现橡胶老化、失效的问题，使用寿命远高于普通橡胶减振件，适合在重型工业场景、户外基建场景中长期使用。在结构细节处理上，所有板件的边缘都做了去毛刺处理，安装孔的孔口做了倒角，方便紧固件顺利穿入，销轴的端部做了防脱设计，避免设备运行过程中销轴窜出脱落，整体结构没有复杂的异形曲面，加工工艺性好，可采用冲压、焊接、机加工的组合工艺批量生产，制造成本可控，适合在各类需要减振缓冲的连接场景中推广使用。
