空间站管线快装固定扶手夹结构设计

这款扶手夹的设计核心围绕空间站在轨管线布设场景展开，针对舱内管线临时固定、快速调整的实际需求做了全链路的结构优化，完全适配在轨作业的特殊操作逻辑。在轨作业场景下，航天员出舱或舱内布设管线时，没有多余的操作空间，也无法携带复杂工具，传统的螺栓固定、扎带捆扎要么操作流程繁琐，要么无法实现快速拆装调整，这款夹具从根源上解决了这一痛点，所有结构都做了防呆设计，操作人员拿到手不需要对照说明手册，一秒就能判断安装方向，不存在装反、装错的可能，完全适配失重环境下的快速作业需求。

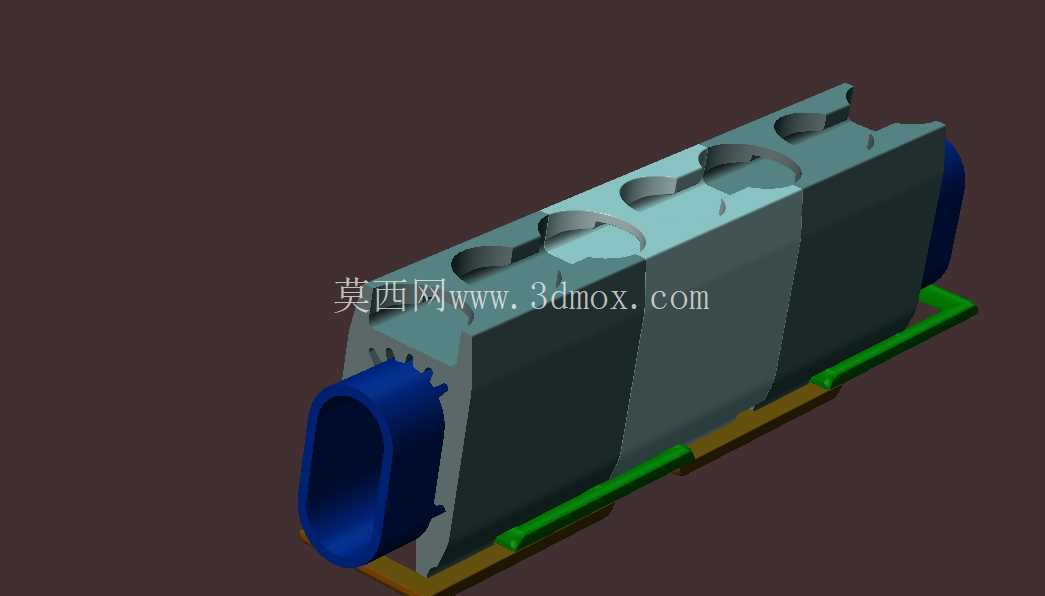

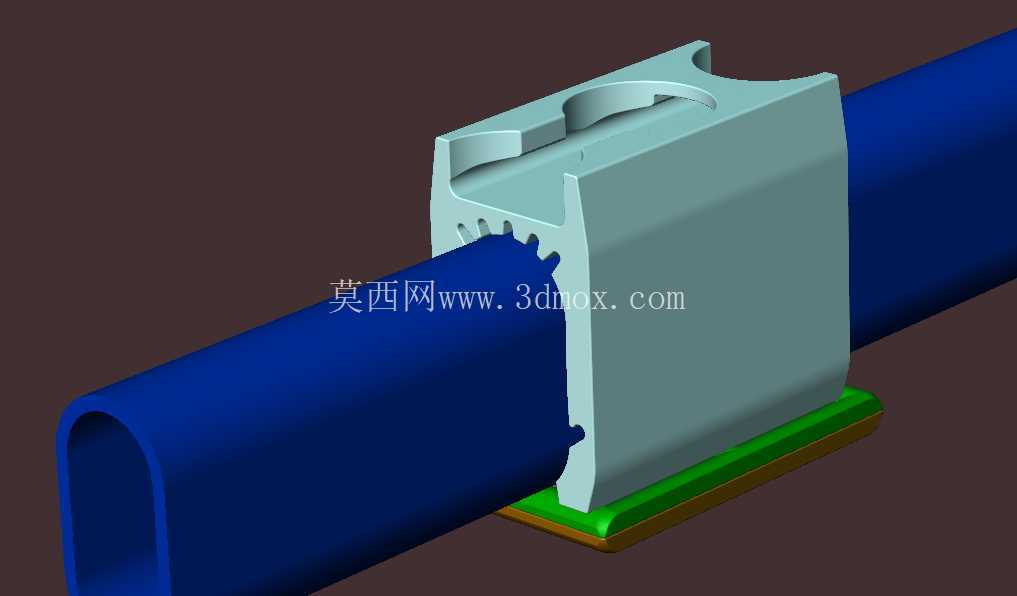

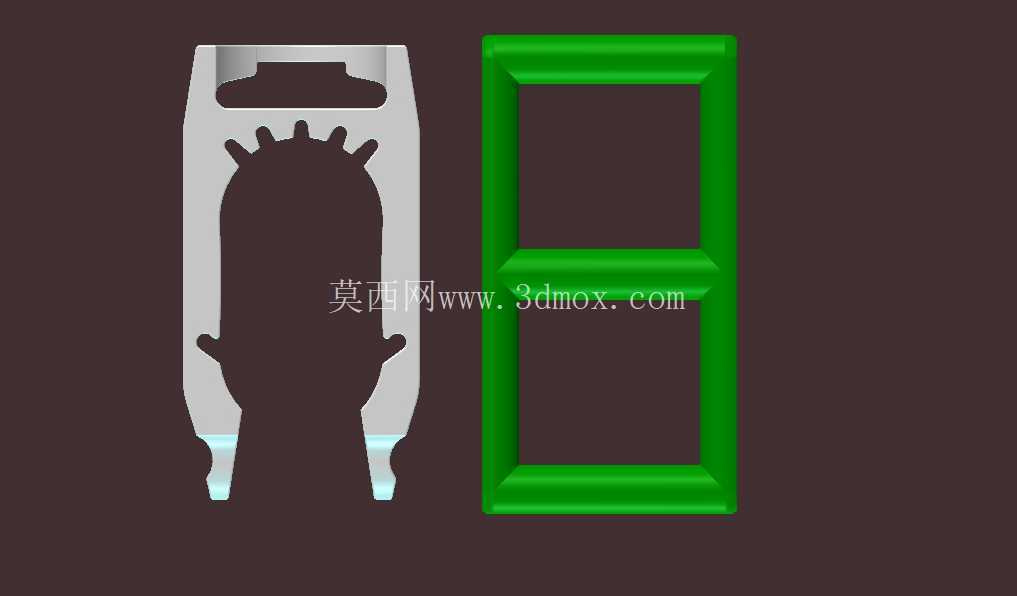

从功能特性来看，这款夹具同时兼顾了管线抱紧、轨道挂载两个核心功能，底部的平直面设计可以直接粘贴在舱壁平面上，也可以通过交错背靠背拼接的方式形成线性阵列，实现长距离管线的连续固定。夹具顶部的开口做了圆弧过渡处理，允许管线从外侧直接卡入，不需要从端部穿装，布设完成的管线也可以直接卡入固定，不需要拆解原有布设结构，大幅降低了在轨调整的作业量。底部的切口结构做了挤压导向设计，当管线卡入后，切口受挤压产生微变形，会将管线向夹具内部的抱紧轮廓推送，配合内部的圆弧型腔，能够牢牢贴合不同外径的管线外壁，不会出现管线滑脱、窜动的问题。

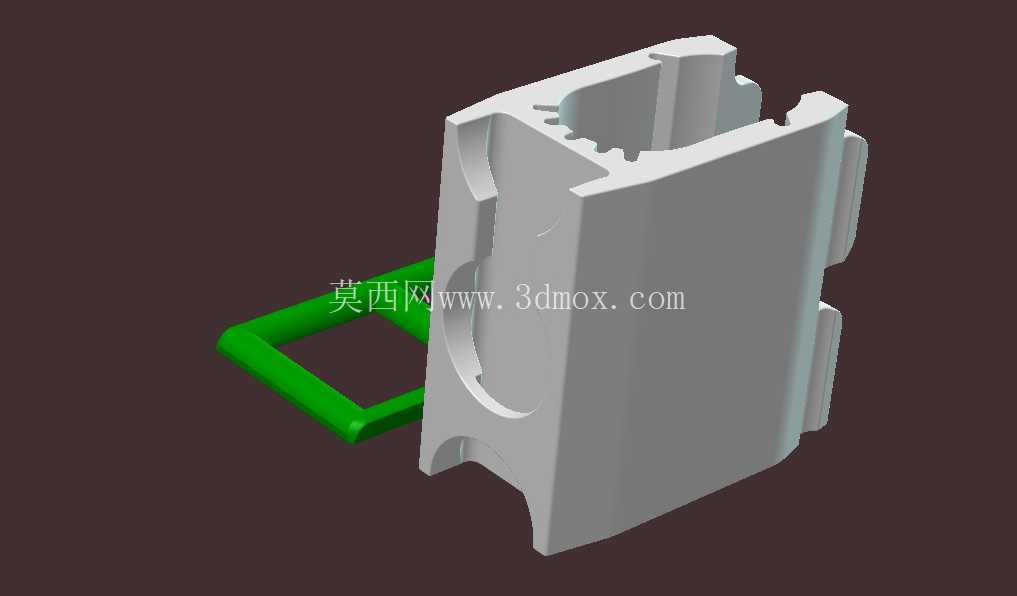

结构强度设计上，横跨轨道挂载位的顶部做了加厚的桥型结构，额外增加了结构强度，相对设置的凸缘结构在不影响紧固件安装的前提下，提升了整体的抗扭、抗弯折性能，即使在管线受外力拉扯、航天器变向产生过载的情况下，也不会出现结构断裂、变形失效的问题。整个夹具的轮廓做了低轮廓优化，安装完成后突出安装面的高度极低，不会占用过多舱内空间，也不会剐蹭航天员的航天服或者其他舱内设备，所有棱边都做了圆角处理，不存在尖锐边角，完全符合航天设备的安全设计要求。

设计过程中特意规避了复杂的铰链、卡扣等易失效结构，整体采用一体化成型设计，没有多余的活动零件，不会出现零件脱落、卡滞的问题，在失重环境下不会产生多余的漂浮碎屑，可靠性远高于拼接式的固定结构。针对3D打印的制造工艺，结构做了打印友好性优化，不需要额外添加支撑结构就可以完成打印，打印填充率设置为15%即可满足结构强度要求，分别测试了六角填充和直线填充两种填充方式，都能达到设计的强度指标，打印完成后不需要做额外的后处理就可以直接使用，适配在轨应急制造的需求。

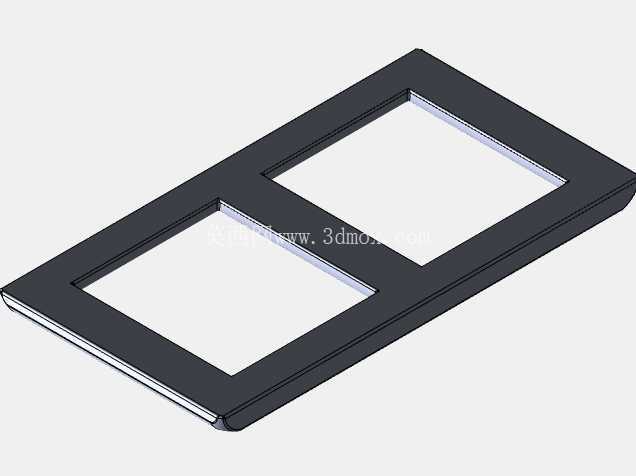

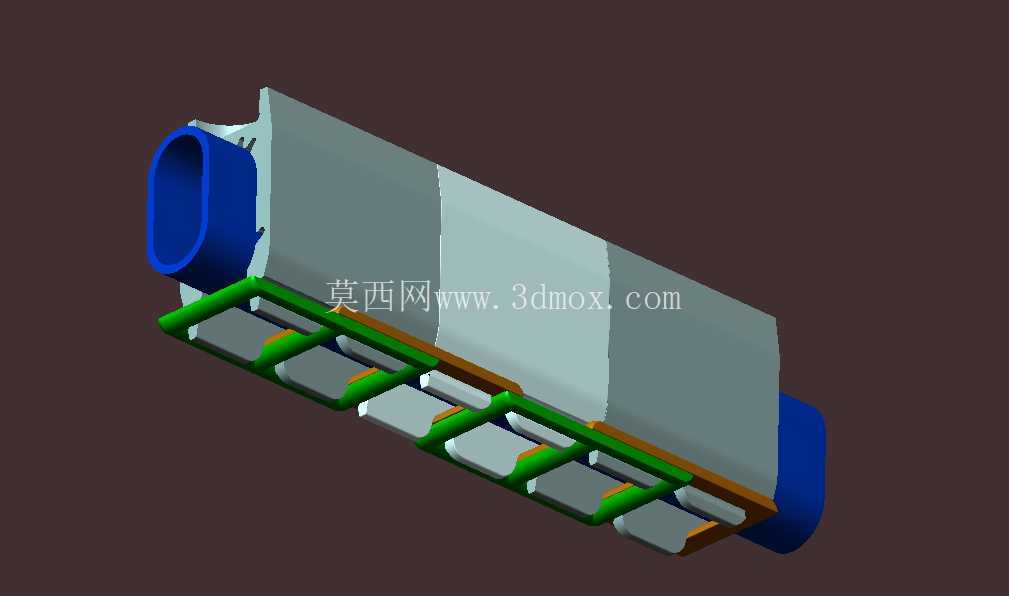

安装边界方面，这款夹具适配标准的空间站轨道路径系统，可以直接卡装在现有轨道上，不需要对原有轨道结构做任何改造，单点固定就可以实现稳定的挂载效果，不需要在多个点位做额外固定，大幅减少了安装作业的步骤。夹具单侧的平直面可以适配多种粘接方式，不管是采用压敏胶粘接还是磁吸固定，都有足够的接触面积保证连接强度，背靠背拼接时，两个夹具的贴合面完全重合，拼接后不会出现错位、松动的问题，可以根据管线的布设长度灵活拼接任意数量的夹具，适配不同长度的管线固定需求。

实际使用过程中，这款夹具不需要借助任何工具就可以完成安装和拆卸，操作人员单手就可以完成管线卡入、夹具挂载的全部操作，完全适配失重环境下的作业姿态。夹具对管线的抱紧力经过反复调校，既可以保证管线不会随意窜动，也不会因为抱紧力过大损伤管线外壁，针对不同材质的管线，包括塑料管线、金属管线、复合材质管线，都有很好的适配性，不会出现夹伤管线外层绝缘层或者防护层的问题。顶部的桥型结构除了提升强度之外，还可以作为临时的扶手点位使用，航天员在舱内移动时可以临时借力，不需要额外设置扶手结构，进一步提升了舱内空间的利用率。
