概念竞速小车底盘传动结构设计

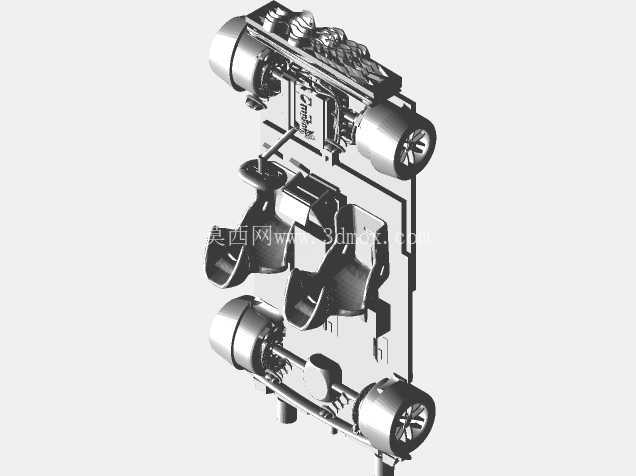

　　这套概念小车的结构设计，核心围绕轻量化竞速场景的功能需求展开，整体采用上下分层的开放式布局，没有设置封闭的外覆盖件，所有功能部件直接外露，既方便调试阶段的部件拆装调整，也能在实际运行中快速排查传动卡滞、轮组偏移这类常见故障，适配青少年科创竞赛、小型教具演示这类需要频繁调整参数的应用场景。从结构布局来看，四个轮组分别布置在车架的四个角端，轮组与车架之间预留了足够的摆动间隙，没有额外设置独立的弹性悬架结构，而是依靠车架自身的结构形变吸收路面传递的小幅振动，这种设计能大幅压缩整体结构高度，降低整车重心，在平整的室内竞速赛道上行驶时能有效减少侧翻风险。

　　传动系统采用对称式布局，前后轴分别对应两组动力输出端，中间通过传动杆件连接动力输入区域，动力传递路径短，传动损耗相比长轴传动结构降低不少，同时对称布局能保证左右轮的动力输出一致性，避免高速行驶时出现跑偏的问题。车架中部预留了两个嵌入式的座椅安装位，安装位的轮廓完全贴合人体坐姿的臀部与腿部支撑曲线，安装位周边预留了3mm的安装孔位，可以直接固定轻量化的座椅壳体，不需要额外增加转接支架，进一步控制整车重量。动力舱区域布置在座椅后方，舱体内部预留了标准的动力模块安装空间，周边设置了多个走线卡槽，可以将动力线、控制线规整收纳在卡槽内，避免行驶过程中线缆晃动卷入轮组造成故障。

　　轮组的轮毂采用镂空式结构设计，在保证轮毂结构强度的前提下尽可能减少轮端转动惯量，提升加速响应速度，轮毂与传动轴之间采用快拆式连接结构，不需要额外工具就能完成轮组的更换，适配不同抓地力需求的轮胎更换场景。整车的安装边界控制十分紧凑，整体宽度不超过轮组的最大外沿尺寸，长度方向前后轮组的外端就是整车的最长边界，没有额外突出的结构，能适配宽度较窄的竞速赛道行驶需求，同时在碰撞时突出的轮组能先接触障碍物，吸收碰撞能量，保护中部的车架与传动核心部件。

　　设计过程中优先考虑了部件的通用性，所有连接孔位都采用标准孔径，大部分结构件都可以通过常规的板材切割、3D打印工艺制作，不需要定制特殊的异型连接件，降低了制作门槛，对于科创教学场景来说，学生可以根据这套基础结构，自行调整传动比、轮距、轴距参数，验证不同结构布局对行驶性能的影响。转向结构布置在车架前部，转向拉杆直接连接两个前轮的转向节，转向虚位控制在极小范围内，转向响应直接，没有多余的传动间隙，能保证高速行驶时的转向精准度。车架的主体结构采用一体化的框架设计，没有多余的拼接焊缝，整体结构刚性足够，在高速过弯时不会出现车架形变导致的轮组定位偏移问题，各个功能部件的安装位置都经过受力校核，承重区域的结构厚度做了加强处理，非承重区域做了镂空减重，在刚性与重量之间做到了较好的平衡。
