自行车踏板连接轴承组件结构设计

　　设计初期首先梳理了安装边界条件，组件的外圈与踏板主体的安装孔位采用过盈配合设计，配合公差选取H7/p6，保证踏板转动过程中外圈不会跟转松脱，内圈与曲柄侧的固定轴采用间隙配合，配合公差控制在H8/h7区间，既保证装配时的顺畅度，也能避免长期使用后出现轴与内圈的磨损咬合。结构设计上采用双滚道的承载布局，内外圈之间的滚动体排布经过载荷计算校核，径向额定动载荷按照1200N的踩踏峰值设计，能够满足体重100kg以内骑行者的高强度使用需求，密封结构采用内置式双唇密封圈，能够阻挡骑行过程中泥水、沙尘进入滚道区域，延长组件的维护周期，密封圈材质选用丁腈橡胶，耐候温度覆盖-20℃到80℃，适配不同地域的骑行环境。日常通勤、山地越野、公路竞速等不同骑行场景下，踏板作为骑行者动力输出的直接接触部件，其连接组件的可靠性直接决定骑行体验与传动效率，本次设计的踏板连接组件正是针对踏板与曲柄衔接位置的核心承载需求开发。从实际使用场景来看，骑行过程中踏板组件需要持续承受交变载荷，不仅要传递骑行者踩踏的径向力，还要应对过坎、颠簸时产生的轴向冲击，同时在踏板绕轴转动过程中要保持低阻尼的转动特性，避免出现卡滞、旷量等问题。

　　外形尺寸方面，组件整体外径控制在32mm，轴向宽度14mm，适配市面上绝大多数民用自行车、山地车的标准踏板安装位，不需要对原有踏板结构做额外修改即可直接替换安装，内圈的安装孔径为12mm，匹配通用的M12踏板固定轴规格，安装时只需要按照标准扭矩锁紧即可，不需要额外的调整工序。从功能特性来看，组件的转动阻尼经过优化，空载转动阻力矩控制在0.05N·m以内，踩踏过程中不会出现额外的动力损耗，滚道表面采用淬硬处理，硬度达到HRC60-64，表面粗糙度控制在Ra0.8以下，能够降低滚动体运转时的摩擦噪音，长期使用后的磨损量控制在微米级，正常使用场景下使用寿命可以达到3万公里以上。

　　设计过程中也充分考虑了不同使用场景的适配性，针对山地骑行场景的高冲击需求，组件的内外圈边缘做了圆角过渡处理，避免应力集中导致的圈体开裂，针对城市通勤场景的低维护需求，组件内部填充了长效润滑脂，正常使用3年内不需要重新加注润滑脂。实际装配验证阶段，组件与踏板主体的压装力控制在800-1200N，压装后外圈端面与踏板安装面的平行度公差控制在0.02mm以内，保证踏板转动时不会出现偏摆，转动过程中的径向跳动量不超过0.03mm，避免骑行时踏板出现晃动感。

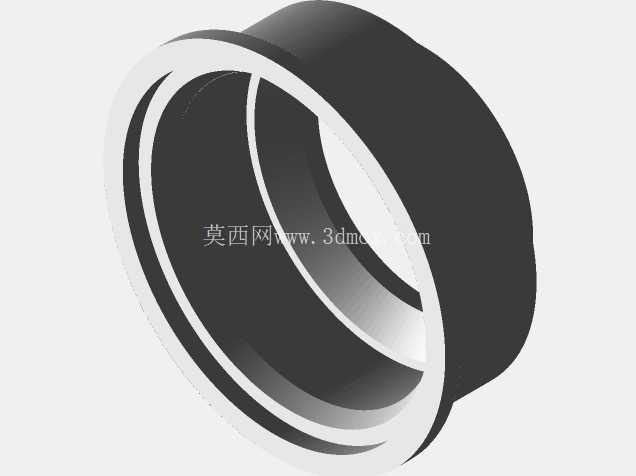

　　很多骑行爱好者遇到的踏板异响问题，大多是因为连接组件的密封失效导致沙尘进入滚道，或者配合公差选取不当出现旷量，本次设计在密封结构与公差匹配上做了针对性优化，从结构根源上降低了异响出现的概率。另外组件的重量控制在28g，不会额外增加踏板的整体重量，符合轻量化的骑行配件设计趋势，表面采用发黑处理，既具备基础的防锈能力，也能和多数金属、塑料材质的踏板外观匹配，不会出现突兀的视觉效果。在三维建模过程中，所有配合面的尺寸都按照实际加工公差标注，滚道的曲率半径按照滚动体直径的52%设计，保证滚动体与滚道的接触应力处于合理区间，建模时也预留了密封圈的安装槽位，槽位的尺寸公差按照橡胶件的压缩量15%-20%设计，保证密封圈的密封效果同时不会产生过大的转动阻力。
