汽车右上前控制臂悬架结构设计

　　在乘用车底盘悬架系统的开发流程中，前控制臂作为连接转向节与副车架的核心受力构件，其结构合理性直接决定了整车的操控稳定性、行驶平顺性以及底盘部件的疲劳寿命，右上前控制臂因布置位置靠近轮舱上部，需要同时兼顾转向运动避让、减震器安装空间预留以及多方向载荷传递的多重需求，是麦弗逊式前悬架结构中设计难度较高的构件之一。从实际装车场景来看，该控制臂主要应用于前置前驱家用车型的前悬架系统，上端通过球铰结构与转向节总成相连，下端衬套点位分别对接副车架的安装支座，在车辆行驶过程中，需要承担车轮传递来的纵向制动力、侧向转向力以及垂直方向的冲击载荷，同时还要在车轮上下跳动、转向摆动的过程中，按照设计的运动轨迹约束车轮定位参数的变化范围，避免出现轮胎异常磨损、转向回正力异常等问题。

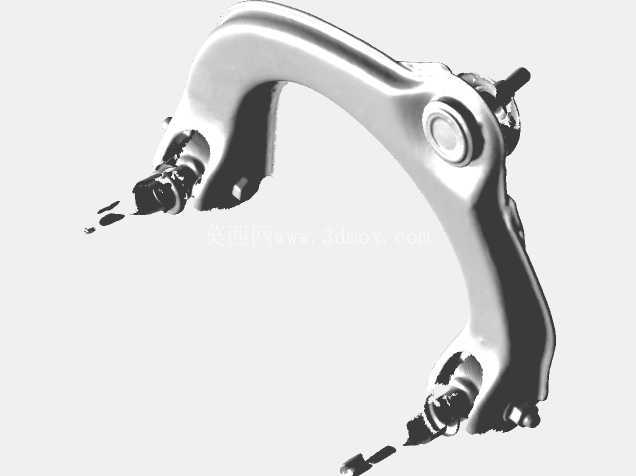

　　在结构设计思路上，该控制臂采用弯臂式的整体构型，主体轮廓通过多段变曲率的弧形过渡实现空间避让，在轮舱内部有限的布置空间内，既避开了转向拉杆、减震器筒身、刹车管路等周边部件的运动干涉边界，又通过合理的力臂长度匹配，保证了悬架纵向与侧向刚度的平衡。臂身主体采用变截面设计，在靠近球铰安装座、衬套压装位的高应力区域，通过局部加厚、增设加强筋的方式提升结构强度，而在臂身中段的低应力区域则适当减小壁厚，在满足强度刚度要求的前提下尽可能降低构件自重，减少簧下质量对悬架响应特性的负面影响。

　　从安装边界来看，该控制臂的两个衬套安装孔位轴线存在预设的空间夹角，压装橡胶衬套后可以通过衬套的各向异性刚度，过滤路面传递来的细碎振动，同时保证纵向力传递过程中的柔顺性，避免底盘出现生硬的冲击感；上端球铰的安装座采用一体化铸造成型后精加工的工艺方案，球销的摆角范围经过运动学仿真校核，在车轮达到最大转向角、最大上跳行程的极限工况下，球销不会出现拉脱或者卡滞的问题，球铰座周边预留的防尘罩安装卡槽，可以保证防尘罩压装后完全覆盖球铰摩擦副，避免泥水、沙尘进入摩擦面造成球销过早磨损。在外形尺寸的匹配上，该控制臂的整体轮廓完全适配对应车型的轮舱内部空间，臂身与周边部件的最小静态间隙控制在10mm以上，在悬架全行程运动过程中，与减震器弹簧、刹车卡钳、轮辋内侧的动态间隙不小于6mm，避免车辆在极限颠簸、大角度转向工况下出现部件磕碰的问题。臂身表面的安装凸台位置经过精准定位，预留的ABS线束固定卡扣安装位、刹车管路导向卡扣位，可以保证周边管线沿着控制臂表面平顺布置，不会出现管线弯折、与运动部件摩擦的风险。

　　从功能特性来看，该控制臂的刚度参数经过多轮迭代优化，侧向刚度满足激烈驾驶时的车轮定位保持要求，在0.8g侧向加速度的工况下，前束角变化量控制在合理范围内，保证车辆的转向精准度；纵向刚度则经过针对性调校，在经过减速带、路面接缝等冲击工况时，可以通过衬套的变形吸收部分冲击能量，提升行驶的平顺性。在疲劳强度校核环节，通过采集整车强化坏路试验的载荷谱，对控制臂的各个应力集中区域进行仿真分析，球铰安装座根部、衬套压装孔周边、臂身弯折过渡区域的应力幅值均低于材料的疲劳极限，满足整车全生命周期的使用要求。在建模过程中，所有安装孔位的尺寸公差、形位公差都按照装车要求进行了标注，衬套压装孔的圆柱度、球铰安装面的平面度都符合量产零件的加工精度要求，既可以作为底盘结构设计的参考模型，也可以用于悬架运动学仿真、零部件有限元分析的基础数模，帮助结构设计人员快速理解前悬架控制臂的布置逻辑与结构设计要点，在新车型底盘开发过程中减少方案迭代的工作量，提升结构设计的效率。
