罐式振动搅拌混合设备结构设计

该振动混合罐设备主要面向精细化工、食品加工、粉体改性等行业的多相物料混合工序，可处理固-固、固-液、高粘度浆料等多种形态的物料，在涂料制备、饲料添加剂混配、医药中间体均质、建筑浆料拌合等场景中均有广泛应用，能够解决传统搅拌设备存在的混合死角多、物料团聚难以打散、长纤维物料易缠绕桨叶、混合均匀度不足等实际生产痛点。设备核心采用振动耦合搅拌的作业原理，工作过程中罐体自身产生高频低幅的振动，配合内部的搅拌组件同步作业，振动作用可让罐内物料始终处于流化状态，大幅降低物料颗粒间的内摩擦力，避免高密度物料沉底、轻质物料浮面的分层问题，同时搅拌桨叶可对物料施加剪切、对流、扩散的多重混合作用力，让不同密度、不同粒径的物料在短时间内达到均匀分散的效果，相比传统静态搅拌设备混合效率可提升40%以上，混合均匀度偏差可控制在2%以内。

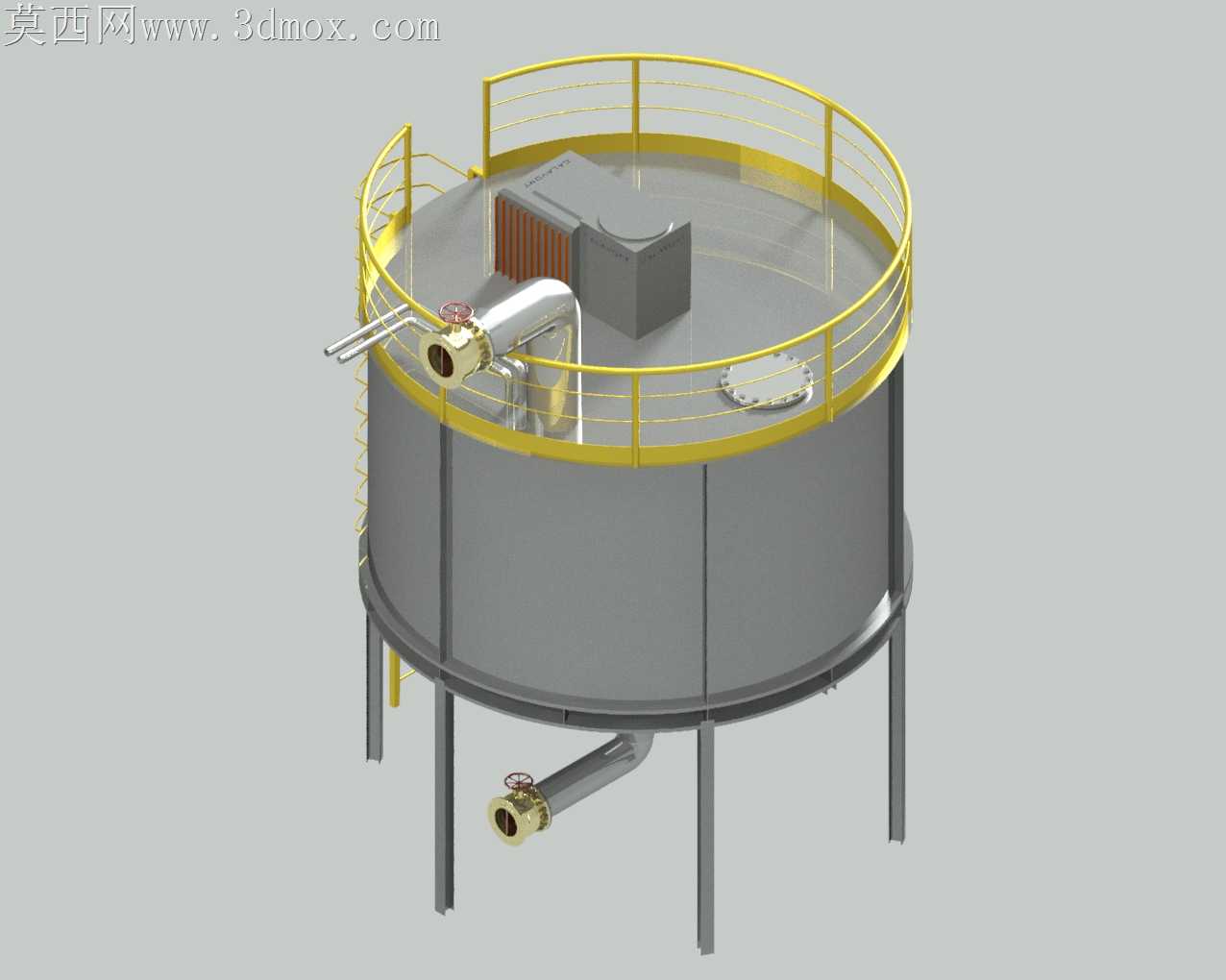

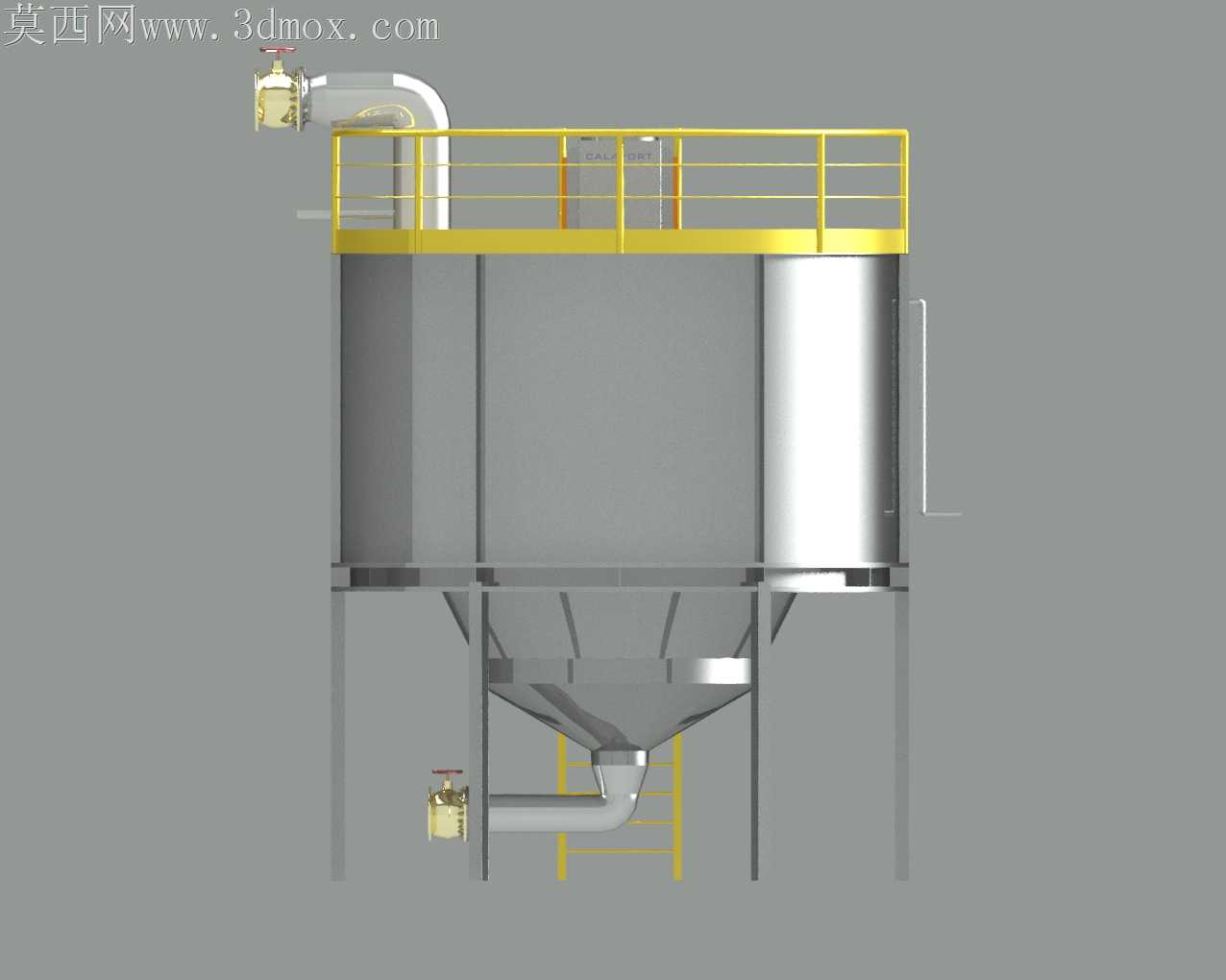

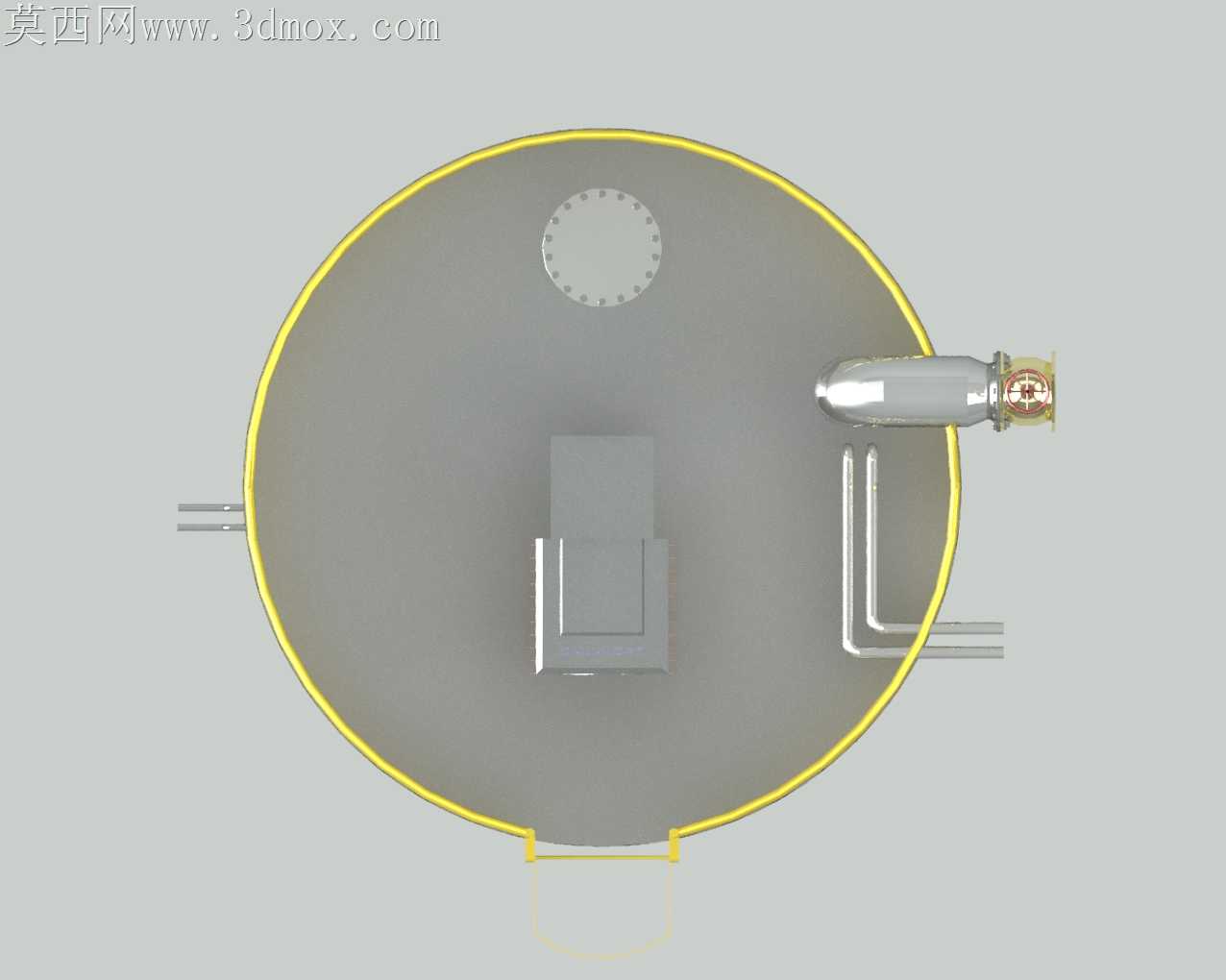

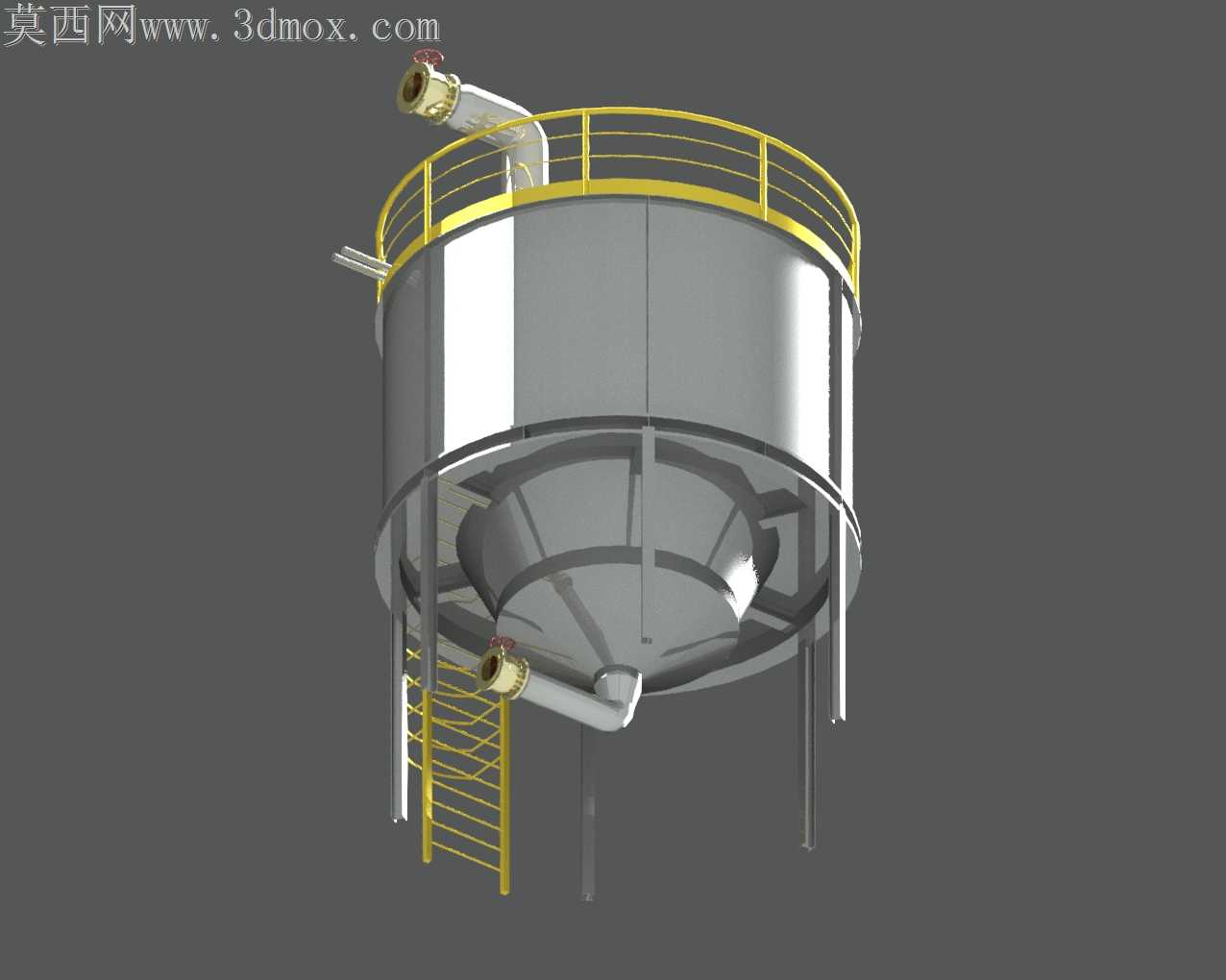

在结构设计层面，该设备采用立式罐体布局，整体为圆柱形承压罐体结构，底部采用锥底设计便于混合完成后的物料彻底排空，减少罐内物料残留；罐体顶部设置快开式检修人孔与进料接口，可适配人工投料、管道密闭输送等多种上料方式，侧面预留观察视镜、温度检测、压力检测等安装接口，可根据实际生产需求加装传感组件实现作业过程的参数监控；内部搅拌组件采用转子搭配螺旋桨叶的组合结构，靠近罐底位置设置切割型桨叶，可对混入物料的纤维类杂质、结块物料进行高速剪切破碎，避免大颗粒物料堵塞出料口，螺旋桨叶采用大倾角曲面设计，运转时可推动物料形成轴向上下循环流，配合罐体的振动作用让物料无规则运动，彻底消除罐壁附近、搅拌轴周边的混合死角；搅拌轴采用高强度合金钢材质加工，轴端设置多重密封结构，可适配带压作业、易挥发物料混合的密封需求，避免物料泄漏与外界杂质进入罐内。

在安装边界与外形尺寸设计上，该设备整体采用支腿式安装结构，支腿预留标准地脚螺栓安装孔，可直接固定于混凝土生产平台或钢架结构平台上，安装时需在支腿与安装基础之间加装减震垫，阻断罐体振动向安装基础传递，避免振动影响周边其他设备的正常运行；设备整体的外接接口均采用标准工业法兰设计，可直接与上下游的进料管道、出料输送设备、除尘系统对接，无需额外进行非标接口改制；罐体侧面预留的辅助安装位可根据生产需求加装夹套结构，通入导热油或冷却水实现混合过程的温度控制，适配需要控温的物料混合工序，设备整体的维护空间预留充足，搅拌组件、密封件均采用快拆式连接结构，日常检修更换易损件时无需整体拆解罐体，可大幅缩短设备维护停机时间。
