3D打印机耗材线轴自适应平衡限位板

桌面级FDM3D打印机日常作业过程中，耗材线轴的转动顺畅度直接影响送料稳定性，不少从业者都遇到过不同品牌耗材线轴内孔尺寸不统一的问题——市售1kg装PLA、ABS耗材线轴的内孔直径公差浮动范围较大，部分线轴内孔与料架转轴配合间隙过大，打印过程中线轴易出现径向跳动、轴向窜动，轻则导致送料阻力波动引发层纹、挤出不均，重则出现线材拉扯断料、打印中途停机的故障。这款平衡限位板正是针对这一实际工况痛点设计，适配常规桌面级3D打印机的开放式料架安装场景，无需对原有设备结构做打孔、焊接类改造，可直接加装在现有料架转轴上使用。

从功能实现逻辑来看，该限位板的核心作用是消除不同内径耗材线轴的配合间隙，让线轴始终与转轴保持同轴转动状态，避免线轴偏心带来的额外拉扯力。设计过程中充分考虑了耗材送料的受力特性：3D打印挤出机的送料力本身仅需克服线材进入挤出齿轮的阻力，若线轴偏心转动，会周期性给线材施加额外的径向拉力，当拉力超过挤出机齿轮的握持力阈值时，就会出现送料打滑、挤出量不足的问题。该限位板通过自身的定位结构与线轴内孔端面贴合，将线轴的转动中心约束在料架转轴的轴线上，从根源上消除偏心转动带来的阻力波动，让送料过程仅需克服线轴自身的转动惯量，无需额外抵消偏心拉扯力，能有效提升薄壁件、高精度小尺寸零件的打印成型质量。

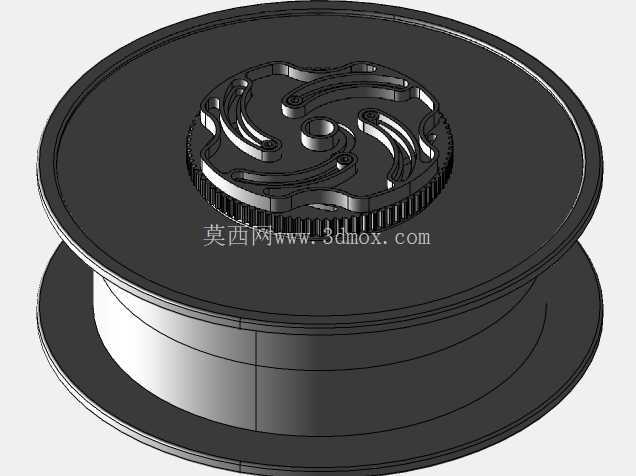

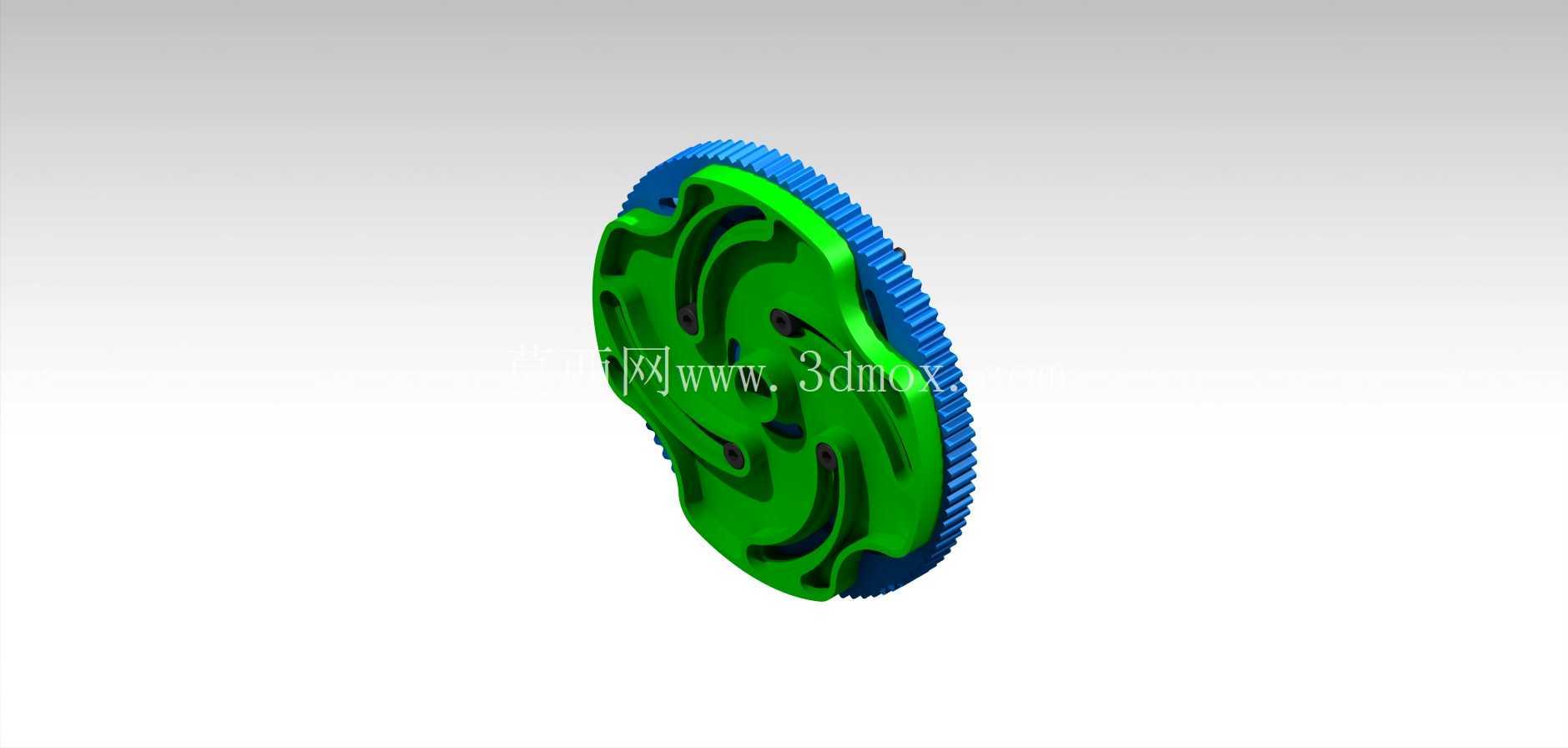

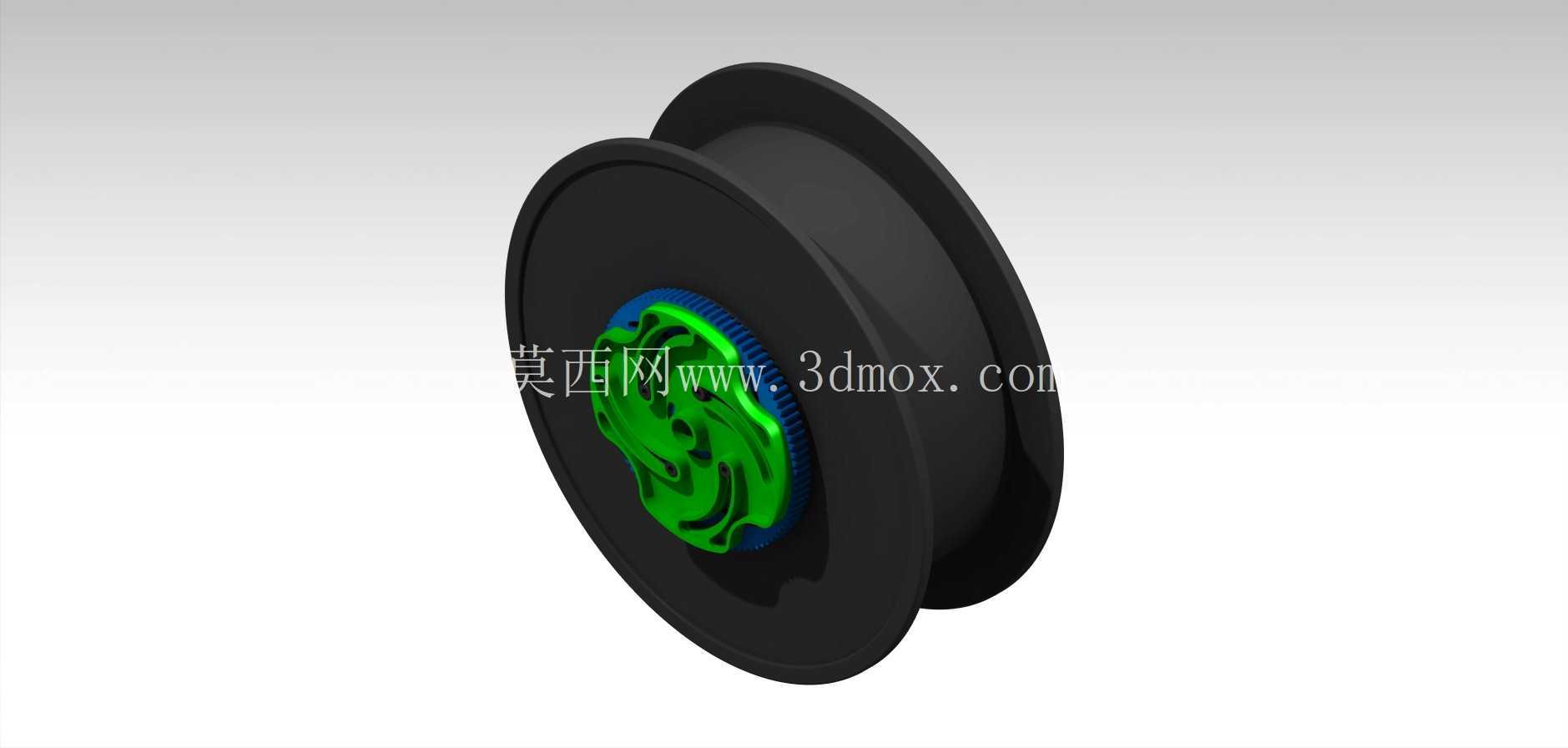

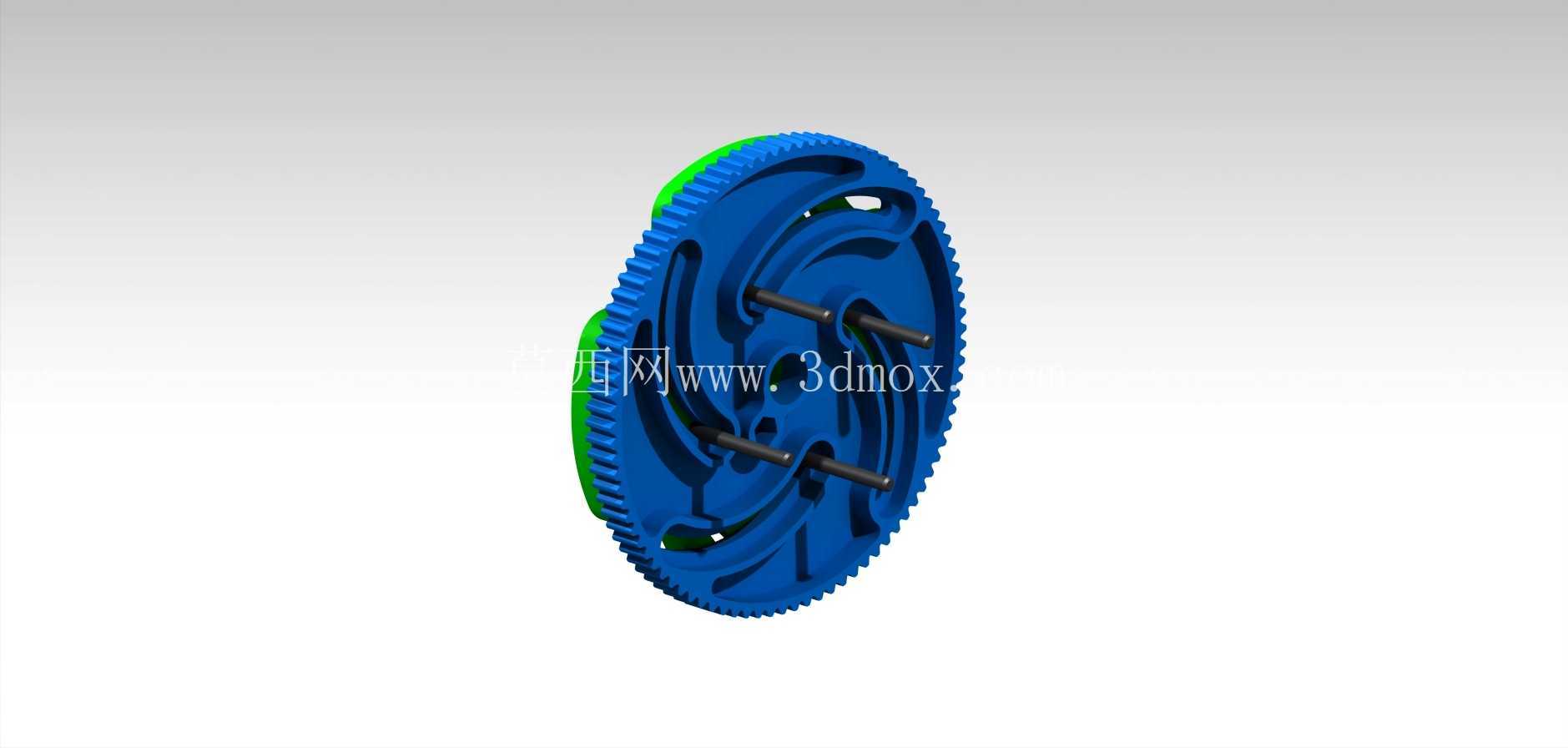

安装适配维度上，该限位板采用分体式锁紧设计，配套使用4颗M3x30mm的内六角螺钉作为锁紧连接件，搭配4个内径3mm、外径8mm的平垫圈分散锁紧压力，避免锁紧时应力集中导致塑料件开裂，同时配套4个M3六角螺母作为锁紧紧固件，整套紧固件均为标准五金件，后期维护更换无需定制非标配件。限位板与线轴配合的中心定位直径为10mm，可适配市面上绝大多数主流品牌1kg装耗材线轴的内孔尺寸，安装时仅需将两块限位板分别套在料架转轴上，从线轴两侧夹紧线轴端面，调整好同轴度后拧紧螺钉即可完成固定，整个安装过程无需专业工具，普通用户徒手配合小号内六角扳手即可完成操作。

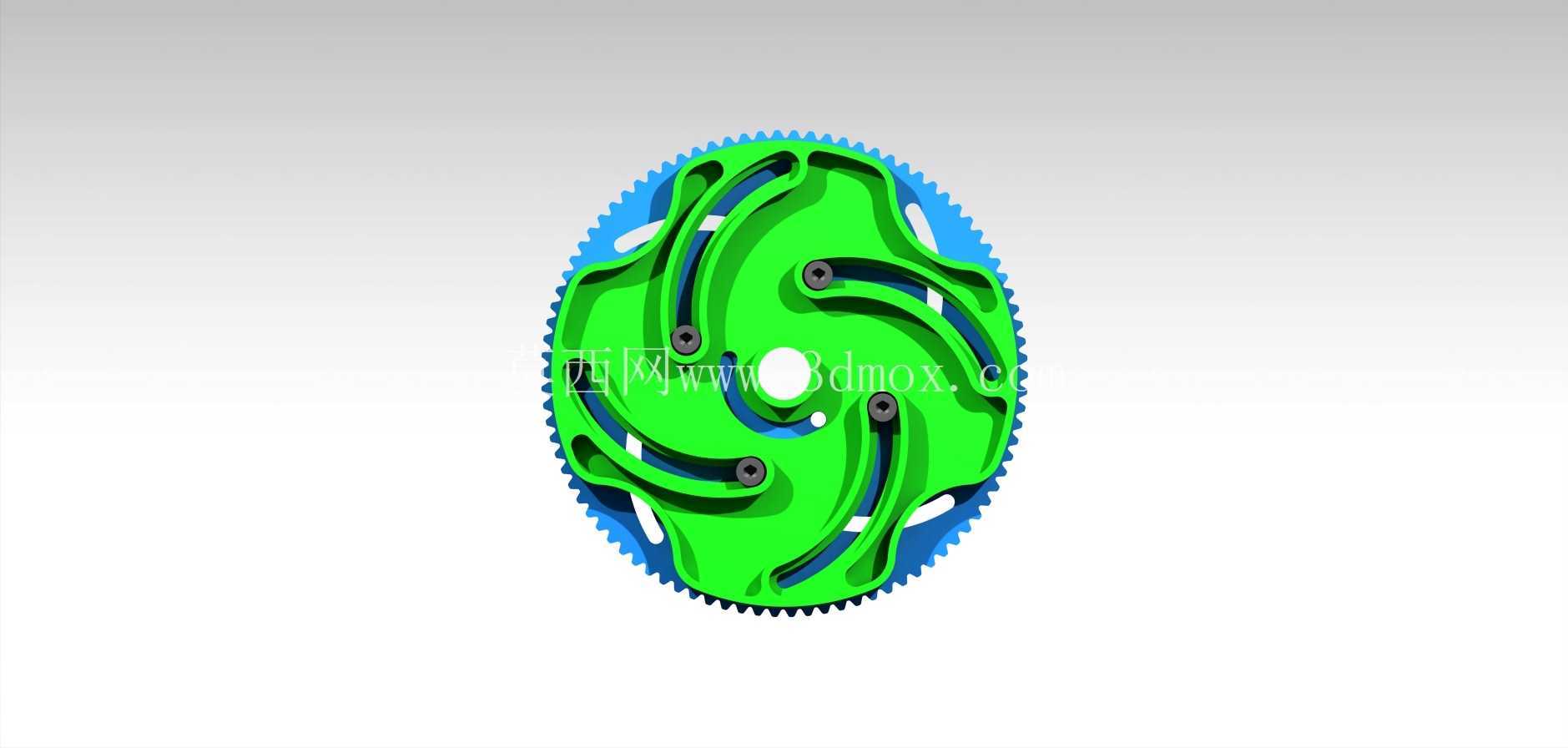

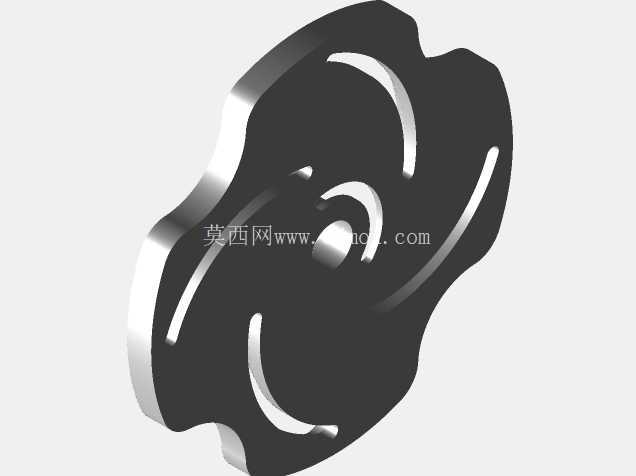

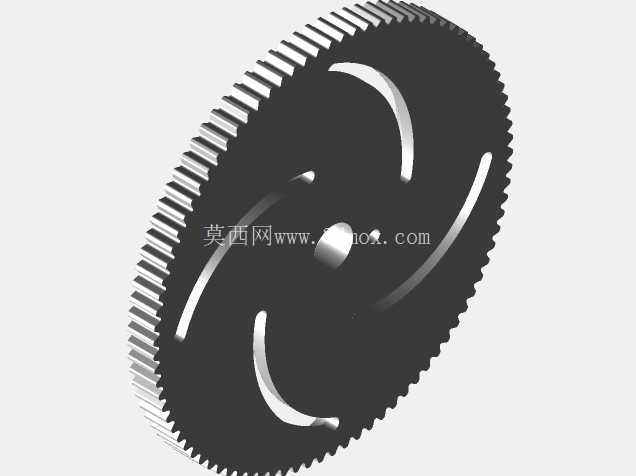

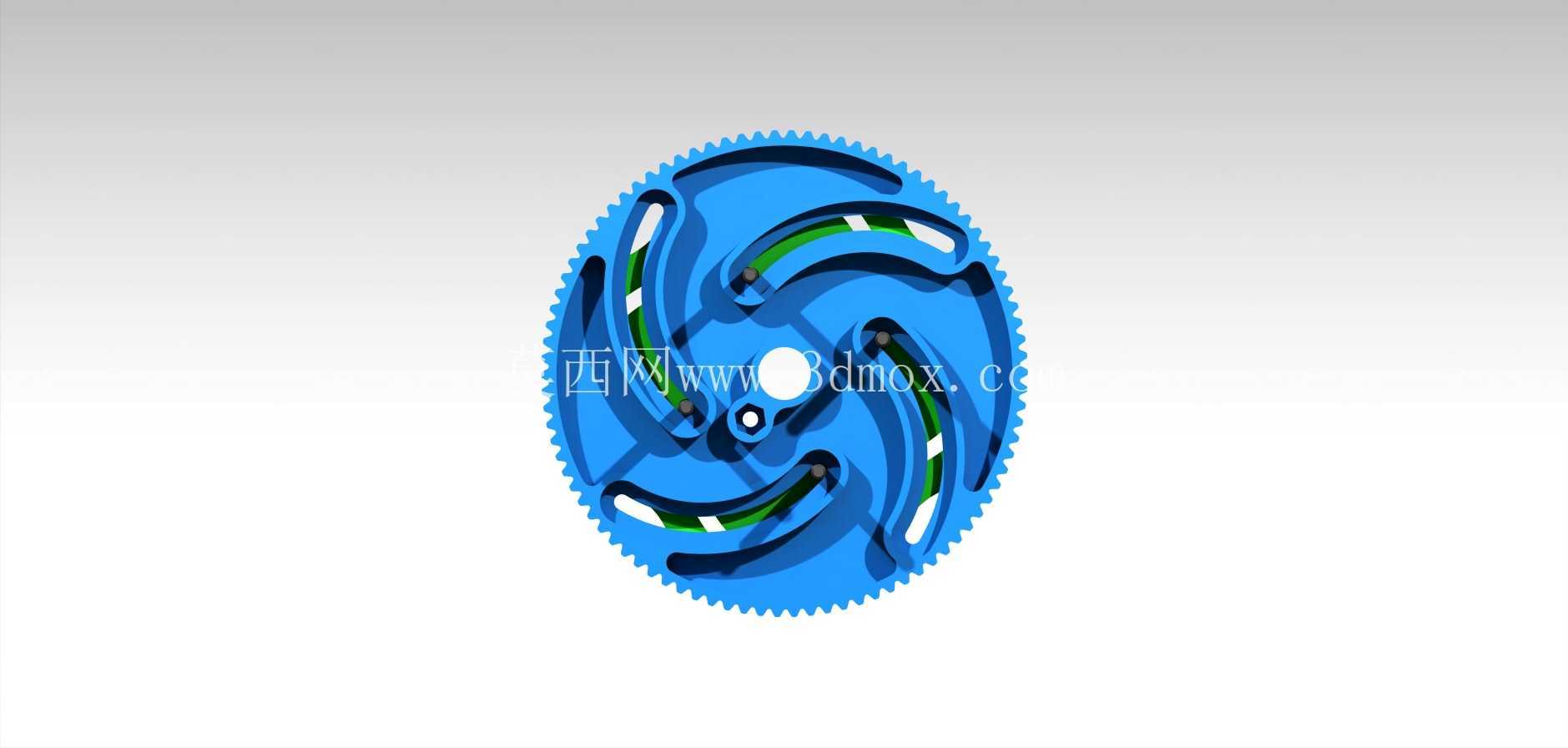

结构细节设计上，限位板与线轴接触的端面做了防滑纹理处理，增大与线轴塑料端面的静摩擦力，避免打印过程中线轴与限位板之间出现相对转动，导致定位失效。板体采用镂空式结构设计，在保证结构刚性的前提下尽可能降低自身重量，不会给料架转轴增加额外的转动负载，同时镂空结构也能减少打印该限位板本身的耗材用量，降低自制成本。限位板的外圆尺寸做了限位约束，不会超出常规耗材线轴的法兰盘外径，安装后不会与料架周边的走线槽、外壳结构产生运动干涉，适配绝大多数i3结构、三角洲结构、CoreXY结构的桌面级3D打印机料架安装空间。

实际使用场景中，该限位板不仅能解决不同品牌线轴内径不统一的适配问题，还能兼容部分重复使用的可填充线轴——不少用户会将散装耗材缠绕到旧线轴上重复利用，这类自制填充线轴往往内孔磨损较大，同轴度误差更高，使用该限位板夹紧后可有效修正同轴度偏差，让重复利用的旧线轴也能保持稳定转动状态，减少耗材浪费。针对高速打印场景，该限位板的同轴定位作用可降低线轴高速转动时的晃动量，避免高速送料过程中线轴跳动导致的线材回抽误差，提升高速打印下的成型精度，适配目前主流的300mm/s以上高速打印工况需求。
