弹性夹持式双叉移动支撑支架结构

项目分类:通用五金配件 发布时间:2026-06-29 ID:1193916
  • 弹性夹持式双叉移动支撑支架结构
  • 弹性夹持式双叉移动支撑支架结构
  • 弹性夹持式双叉移动支撑支架结构
  • 弹性夹持式双叉移动支撑支架结构

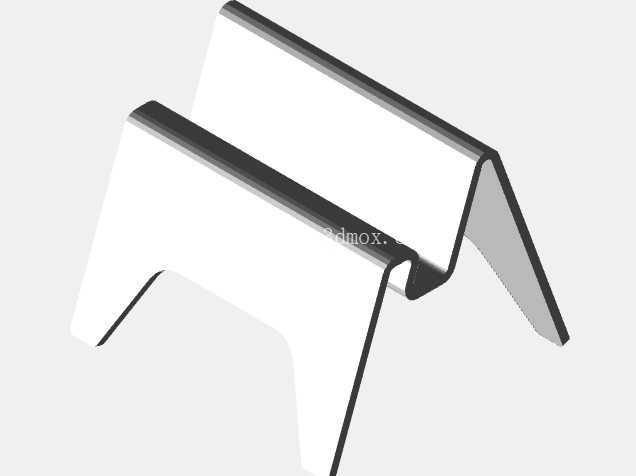

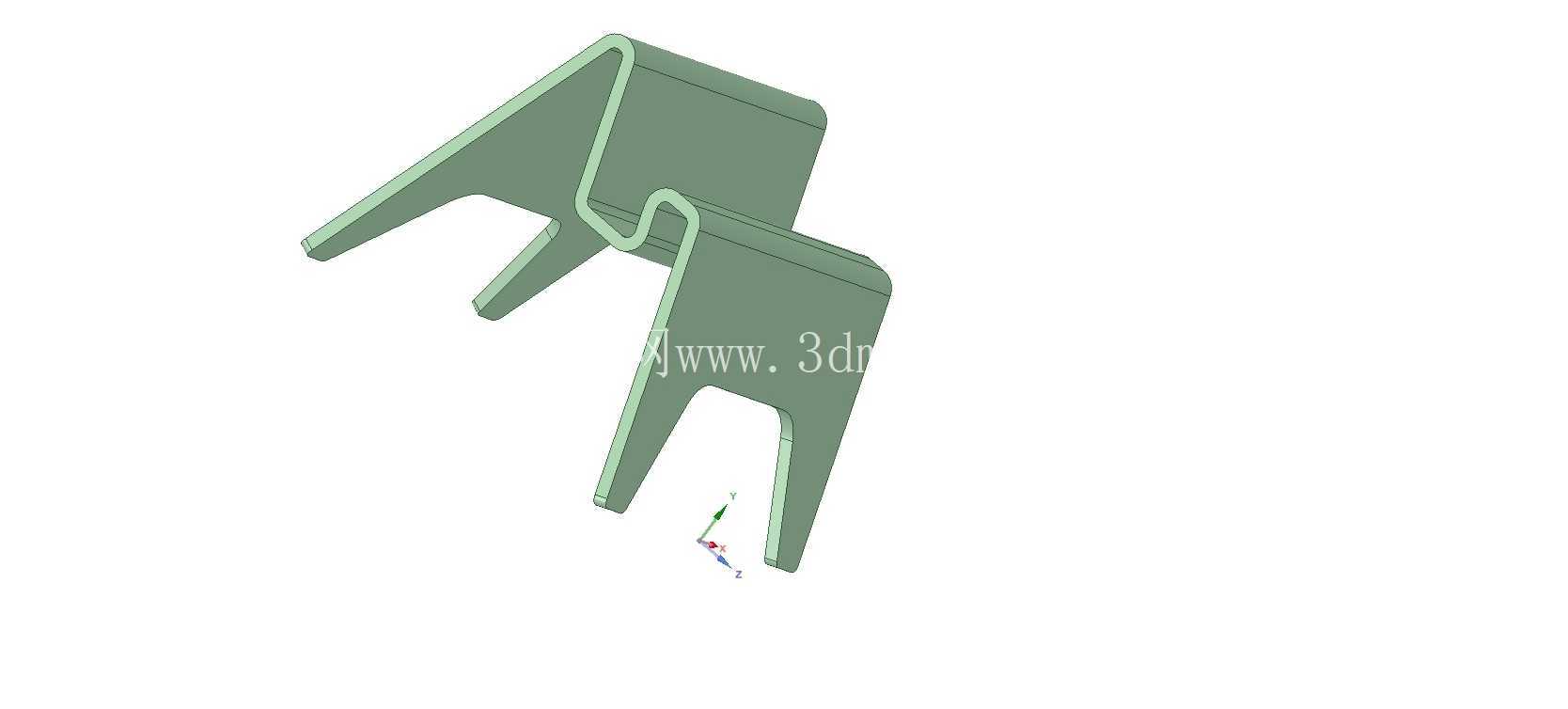

  这类双叉形弹性支架常见于轻载工位的快速装夹场景,在小型自动化生产线的工件移位、电子组装线的治具定位、仓储分拣设备的料道卡位环节都能见到同类结构的应用,核心作用是在移动过程中对目标工件提供稳定的侧向夹持与支撑,同时依靠自身的弹性形变补偿装配公差,避免硬接触造成的工件表面刮伤或者定位卡死问题。从结构形态来看,该支架采用一体化弯折成型的设计,主体为对称分布的双叉臂结构,两个叉臂的开口端做了圆弧过渡处理,既可以在接触工件时起到导向导入的作用,也能消除尖锐边角带来的安全隐患,叉臂根部的连续弯折结构形成了类似板簧的弹性形变区间,当支架压向工件时,弯折段会产生可控的弹性变形,提供持续的夹持预紧力,不需要额外加装弹簧元件就能实现自适应夹紧。

  设计这类支架的时候,首先要核算的是叉臂的有效形变行程,需要匹配对应工位上工件的尺寸公差带,通常形变行程控制在1.5mm到3mm之间,既能保证足够的夹持力抵消工件移动过程中的惯性晃动,又不会因为形变量过大造成材料的塑性变形,丧失弹性性能。安装边界上,支架的上部平直段为安装基准面,上面预留的安装位可以适配M3或者M4规格的紧固件,直接固定在移动滑台或者气缸执行端的连接板上,安装时需要保证两个叉臂的对称中心与工件的夹持中心重合,偏差控制在0.2mm以内,避免单侧受力过大造成支架偏磨或者工件夹偏。

  叉臂的开口宽度需要根据被夹持工件的对应尺寸设计,通常开口尺寸比工件被夹持部位的公称尺寸小0.8mm到1.2mm,这样在装配到位后刚好能获得合适的预紧力,不会出现夹不紧或者压装力过大的问题。在实际使用场景中,这类支架经常替代传统的刚性卡爪,用于薄壁塑料件、小型冲压件的移载工序,因为自身带弹性缓冲,在高速移动的启停阶段不会对工件造成冲击损伤,也能抵消滑台重复定位精度带来的位置偏差,降低对设备整体精度的要求,减少设备调试的工作量。材料选择上通常采用65Mn弹簧钢或者冷轧不锈钢板,经过冲压、弯折、热处理工序成型,表面做钝化或者喷塑处理,提升耐磨性能与防锈能力,在常规车间环境下使用寿命可以达到百万次循环以上。

  结构细节上,叉臂的内侧接触面可以根据工件的外形做适配的型面加工,如果是夹持圆形工件就做对应的圆弧凹槽,如果是夹持方形工件就做平直接触面,进一步提升夹持的稳定性,避免工件在移动过程中出现转动或者滑脱的问题。另外支架上的弯折圆角需要严格控制,圆角过小会造成应力集中,在反复形变过程中容易出现断裂问题,圆角过大则会降低弹性臂的有效长度,影响形变行程与弹力输出,通常弯折内R取板材厚度的1到1.5倍是比较合理的参数区间。在装配调试环节,不需要对支架做额外的调整,只要保证安装基面的平面度在0.1mm以内,紧固件锁紧力矩符合对应规格的标准要求即可,日常维护也只需要定期检查叉臂的形变情况,如果出现永久变形或者表面裂纹及时更换就行,维护成本极低。这类一体化弹性支架相比组合式的夹持结构,零件数量少,没有活动铰接点,不会出现铰接点磨损松动的问题,长期使用的精度保持性更好,非常适合在高节拍的自动化生产线上长期连续运行,能够有效减少设备的停机维护时间,提升生产线的整体运行效率。
