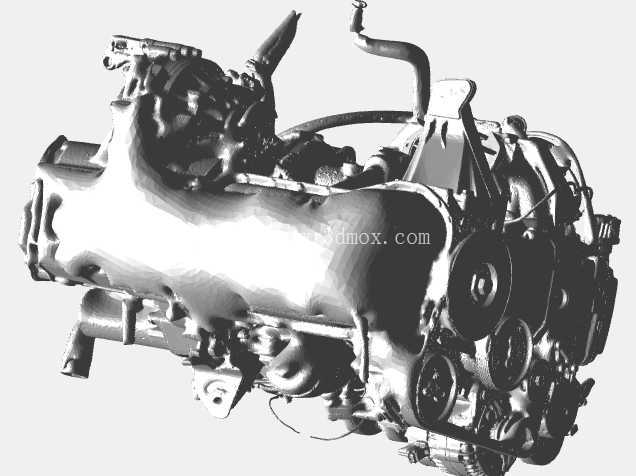

大众2.8L V6动力总成与五速手动变速机构

这套动力与传动组合的三维结构，在前置前驱性能车型的动力匹配场景中有着很强的参考价值，做整车总布置、动力舱布局校核、传动系统匹配的工程师，都可以借助这套完整的扫描结构，理清横置动力总成的空间占用逻辑。从实际装车用途来看，2.8L排量的V型六缸自然吸气发动机负责输出宽扭矩区间的动力，五速手动变速箱则通过不同齿比的匹配，把发动机输出的动力经过减速增扭后传递给驱动轮，同时满足不同车速、负载工况下的动力衔接需求，相比自动变速结构，手动五速的传动效率更高，机械结构的可靠性表现也更突出，适合偏向驾驶操控取向的车型使用。

从功能特性上看，V6发动机的V型缸体布局能够有效缩短动力总成的纵向长度，更适配横置前驱车型的动力舱宽度限制，两侧缸盖的进排气布局经过优化，能够在有限的舱内空间里完成进气管路、排气歧管的走向布置，不会和周边的车架纵梁、冷却模块、悬挂塔顶产生运动干涉。配套的五速手动变速箱采用横置布局，和发动机缸体直接连接，输入轴和发动机曲轴保持同轴设计，最大程度减少了动力传递过程中的损耗，变速箱壳体上的安装支脚位置，和发动机缸体上的预留安装位完全对应，装配后整个动力总成的重心落在前桥轴线附近，能够优化前驱车的轴荷分配，减少转向不足的倾向。

做这套结构的逆向建模时，扫描采集的逻辑是优先保证上部可见结构的精度，因为实车装配过程中，动力总成上部的管路、传感器、加油口、线束接口都是和周边部件产生装配关系的核心区域，底部结构因为装车后被副车架、下护板遮挡，和周边部件的干涉风险较低，所以采集时的细节保留度稍低，这也符合整车开发过程中优先级划分的工程逻辑——优先保证装配干涉风险高的区域尺寸精度，非干涉区域可以适当放宽精度要求，减少不必要的建模工作量。

从安装边界来看，整个动力总成的左侧和右侧分别预留了发动机机脚的安装凸台，凸台的位置、螺栓孔间距都和前副车架、纵梁上的安装支座对应，装配后能够有效过滤发动机运转产生的振动，避免振动传递到驾驶舱内。变速箱侧的换挡机构安装位、离合器分泵安装位都保留了完整的结构特征，做换挡操纵机构设计、离合器系统匹配时，可以直接提取这些位置的安装点坐标，不用再反复核对实车尺寸。发动机前端的附件轮系布局清晰，发电机、空调压缩机、转向助力泵、水泵的安装位置都在轮系的覆盖范围内，皮带的走向、张紧轮的安装位置都和实际装车状态一致，做前端附件驱动系统设计时，可以直接参考这套布局的张紧力分配、轮系包角参数，减少前期方案验证的工作量。

在实际的工程应用中，这套三维结构不仅可以用于老款性能车型的维修、改装配件开发，也能作为横置V6动力总成匹配的参考案例，帮助工程师理解大排量横置动力的布局难点——比如如何在有限的动力舱宽度内，平衡V6缸体的宽度和两侧悬挂塔顶的间隙，如何布置排气头段避免和转向拉杆产生运动干涉，如何设计进气谐振腔的位置满足进气噪声的控制要求。变速箱部分的换挡拨叉、同步器结构虽然没有完全拆解展示，但壳体外部的选换挡轴位置、离合器壳体的轮廓尺寸，都能为手动变速箱的改装、移植提供准确的尺寸参考，比如做跨车型动力移植时，可以根据这套壳体的轮廓，提前制作适配的转接板、调整机脚位置，避免装车时出现空间不足的问题。

另外，整个动力总成的外部管路布局，包括曲轴箱通风管、冷却液管路、燃油管路的走向，都沿着缸体和变速箱壳体的加强筋位置布置，用管卡固定在壳体的预留凸台上，这种布局方式能够避免车辆行驶过程中管路和周边运动部件产生摩擦，也能减少振动带来的管路疲劳损坏，这些细节的设计思路，在做全新动力总成的管路布置时也有很强的借鉴意义，不用从零开始摸索管路的固定点位置，可以参考成熟量产方案的固定逻辑，缩短开发周期。
