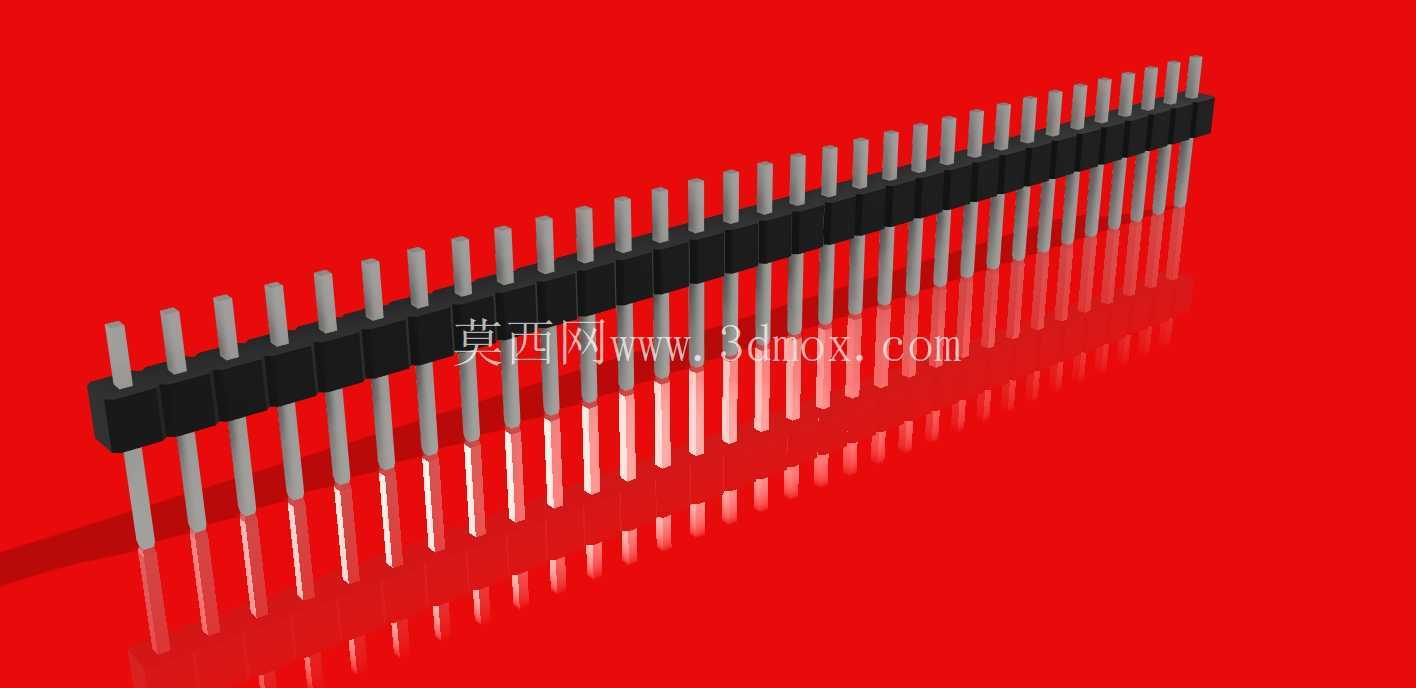

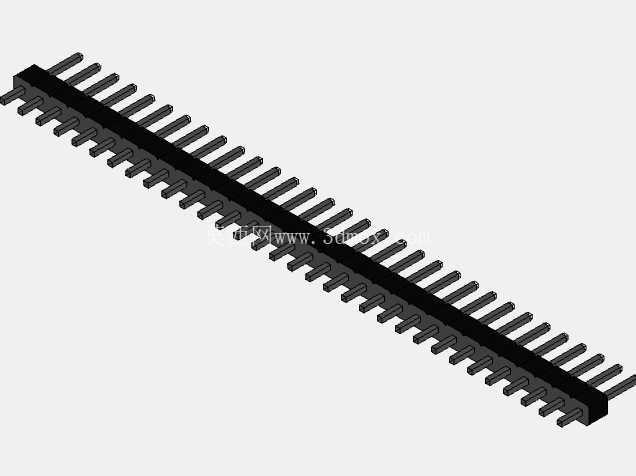

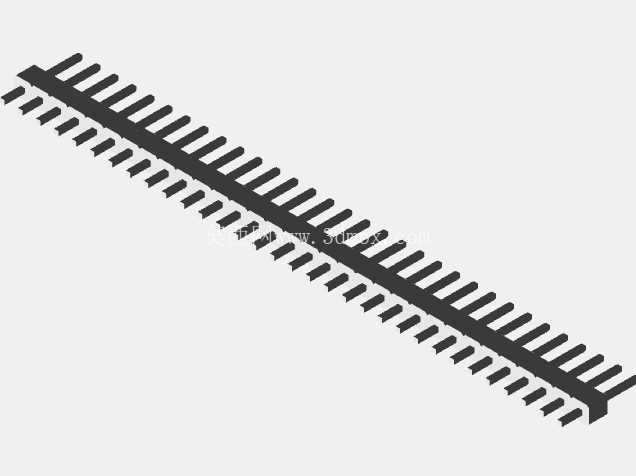

32针单排2.54间距公头排针结构设计

　　在消费电子、工业控制板卡、嵌入式开发硬件的板间连接场景中，单排公头排针是应用覆盖度极广的板级互联元件，这类元件承担着不同PCB模块间的电信号传输、小功率供电导通作用，是硬件结构设计中选型频率极高的基础连接部件。本次设计的32针单排公头排针，采用行业通用的2.54mm标准针距，这一间距规格匹配绝大多数通用PCB的焊盘孔位设计，能够直接适配面包板、万能板、量产PCB的标准安装孔位，无需额外调整焊盘布局即可完成焊接装配，大幅降低硬件设计阶段的适配工作量。

　　排针的塑胶基座采用耐高温绝缘材质设计，能够耐受波峰焊、回流焊过程中的短时高温冲击，不会出现基座融化变形、针位偏移的问题，塑胶基座的每一个针位都设计有独立的定位卡槽，插针装配后不会出现轴向窜动、径向偏斜的情况，保证每一根插针的位置度公差控制在±0.05mm以内，避免焊接时出现针脚偏位导致的虚焊、连焊问题。插针部分采用黄铜基材表层镀锡的工艺处理，既保证插针自身的导电性能，也能提升焊接时的焊锡浸润性，同时表层镀锡层可以有效隔绝空气防止基材氧化，延长元件的存储与使用寿命，插针的外露长度分为板上插接段与板下焊接段两个部分，焊接段长度适配1.6mm标准板厚的PCB，穿过焊盘后预留的焊锡浸润长度能够形成饱满的焊点，保证焊接后的机械强度与导电可靠性；插接段长度匹配常规母座排针的插接深度，插接后能够形成足够的接触面积，避免接触不良导致的信号衰减、供电压降问题。

　　设计过程中充分考虑了实际生产中的裁切需求，排针整体为连续式结构设计，塑胶基座上预留有标准裁切缺口，使用者可以根据实际电路的针数需求，沿着裁切缺口将整排排针裁切成任意针数的小段，裁切后断面平整，不会出现塑胶开裂、插针松动的问题，能够灵活适配2针到32针之间的任意连接需求，无需单独开模定制不同针数的排针，大幅降低多品种小批量硬件项目的物料采购成本。在安装边界设计上，排针塑胶基座的宽度控制在2.5mm，安装后在PCB板面占用的横向空间极小，相邻排针之间的最小安全间距满足安规要求，不会出现高压引脚间的爬电距离不足问题，插针的直径采用0.64mm的标准规格，适配常规圆孔排母、杜邦线母座的夹持力范围，多次插拔后依然能够保持稳定的接触压力，不会出现插拔过松导致的接触断开、插拔过紧导致的母座损坏问题。这类排针的实际应用场景覆盖极广，从单片机最小系统的扩展接口、传感器模块的信号引出，到工业控制板的IO端口扩展、电源模块的功率输出连接，都能见到这类标准排针的身影，在三维建模过程中，每一根插针的同轴度、塑胶基座的平面度都按照行业实际生产公差进行还原，模型可以直接用于PCB结构干涉检查、整机装配的空间布局验证，帮助结构设计人员在设计阶段提前确认排针安装后与周边壳体、元件的安全间隙，避免后期打样时出现元件干涉、装配不到位的问题。

　　排针的塑胶基座边角做了微小的倒角处理，既可以提升注塑生产时的脱模效率，也能避免安装过程中尖锐边角划伤操作人员、刮伤周边线材绝缘层，插针的插接端做了圆弧导向头设计，插接时能够顺利导入母座的夹持孔内，不会出现插针顶弯、对位困难的问题，即使是盲操作场景下也能顺利完成插接装配。在长期使用可靠性方面，排针的插针与塑胶基座之间采用过盈配合设计，插针压入塑胶基座后能够承受不小于30N的轴向拉力，不会出现插针被拔出基座的情况，满足工业场景下的振动、冲击使用要求，即使在设备运输、长期运行振动的环境下，依然能够保持稳定的连接状态，不会出现针脚松动导致的信号中断问题。
