3D打印机触控操作面板LCD外壳结构设计

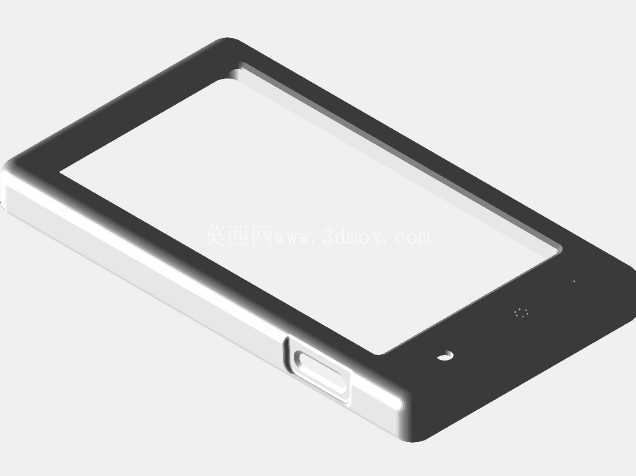

　　做桌面级FDM3D打印机的人机交互端改造时，最先要解决的就是外露显示屏的防护与安装适配问题，这款PanelDue7i配套的LCD外壳，就是针对7英寸触控屏的嵌入式安装场景做的结构方案。日常车间里的3D打印机经常会遇到耗材碎屑飞溅、操作时误碰屏幕边缘、移动设备时剐蹭显示面的情况，这个外壳的边框做了高出屏幕表面0.8mm的凸起防护边，刚好能在屏幕朝下放置或者受到正面轻微冲击时，让接触面先碰到边框而不是直接压到LCD玻璃层，避免屏幕碎裂的风险。

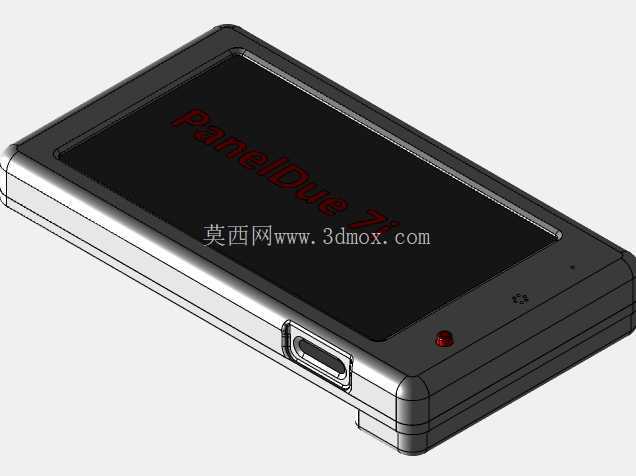

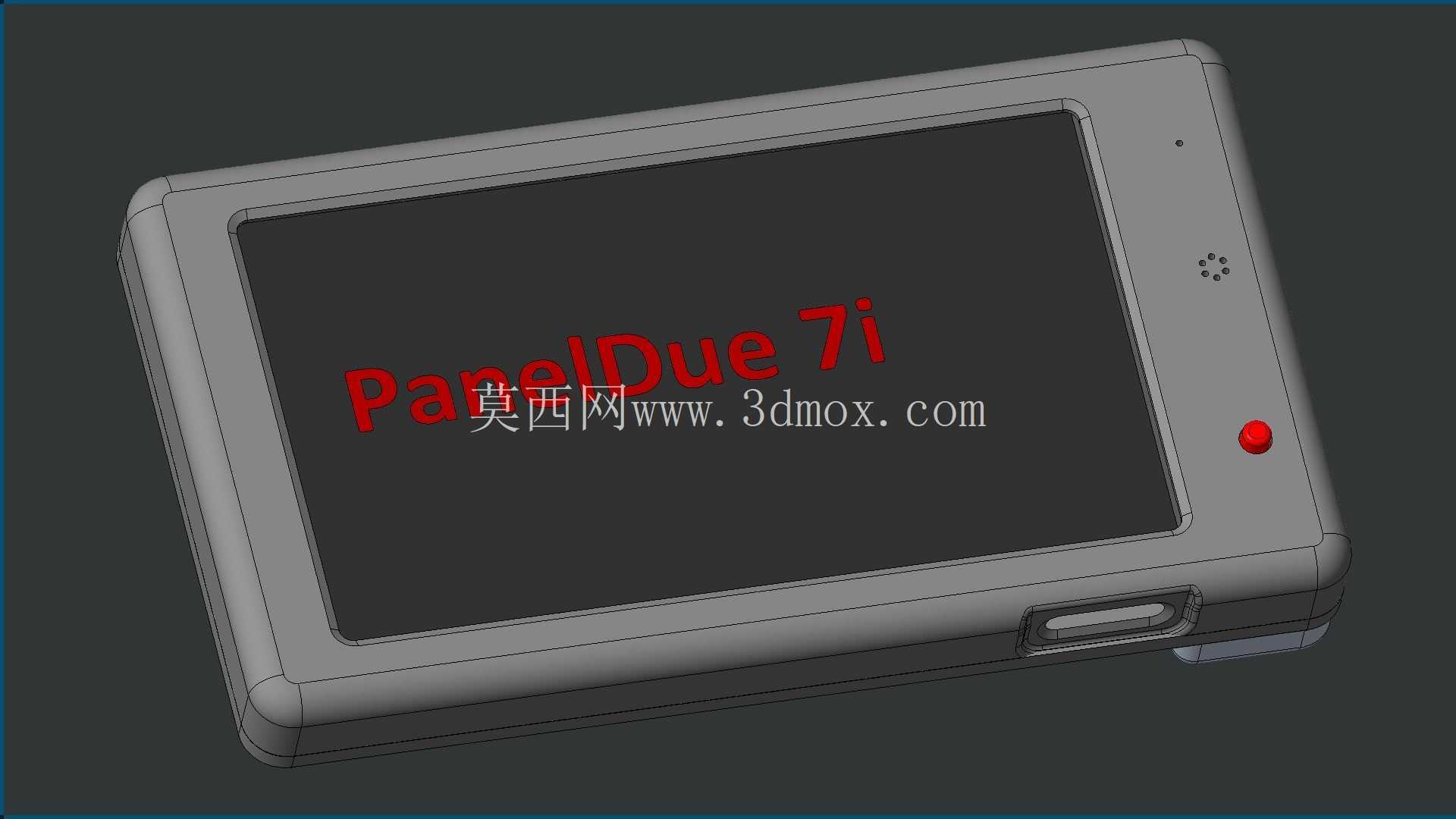

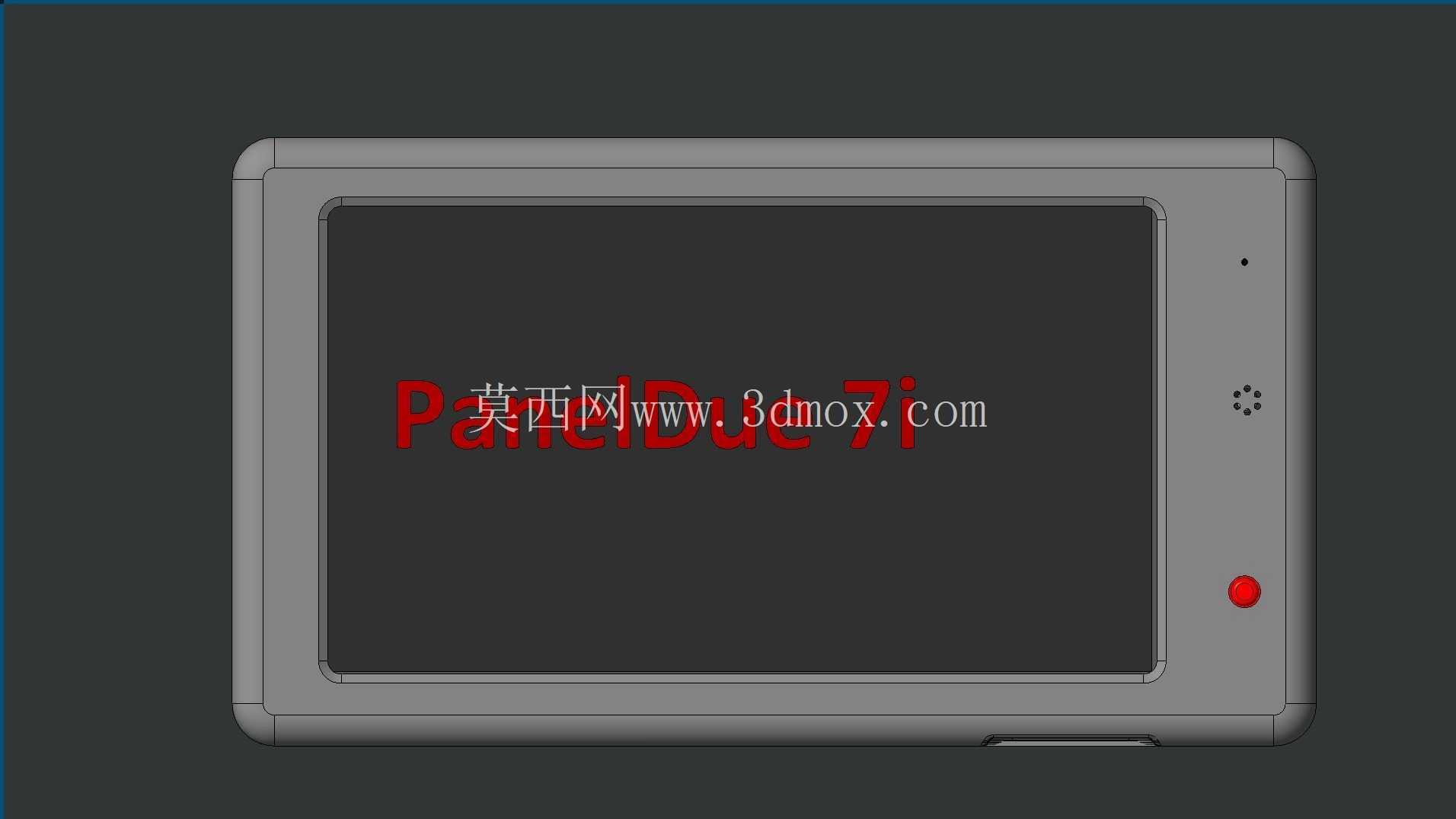

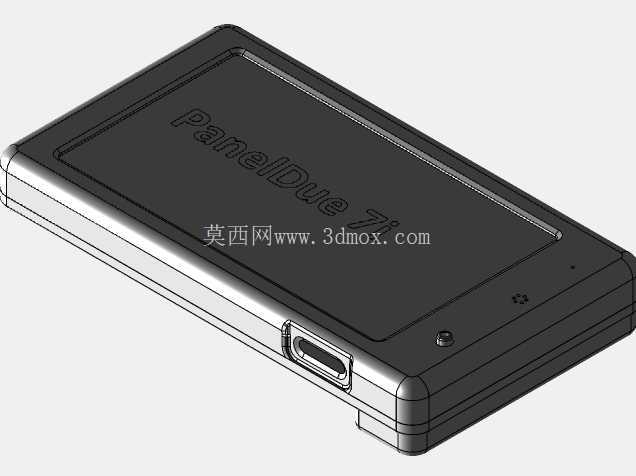

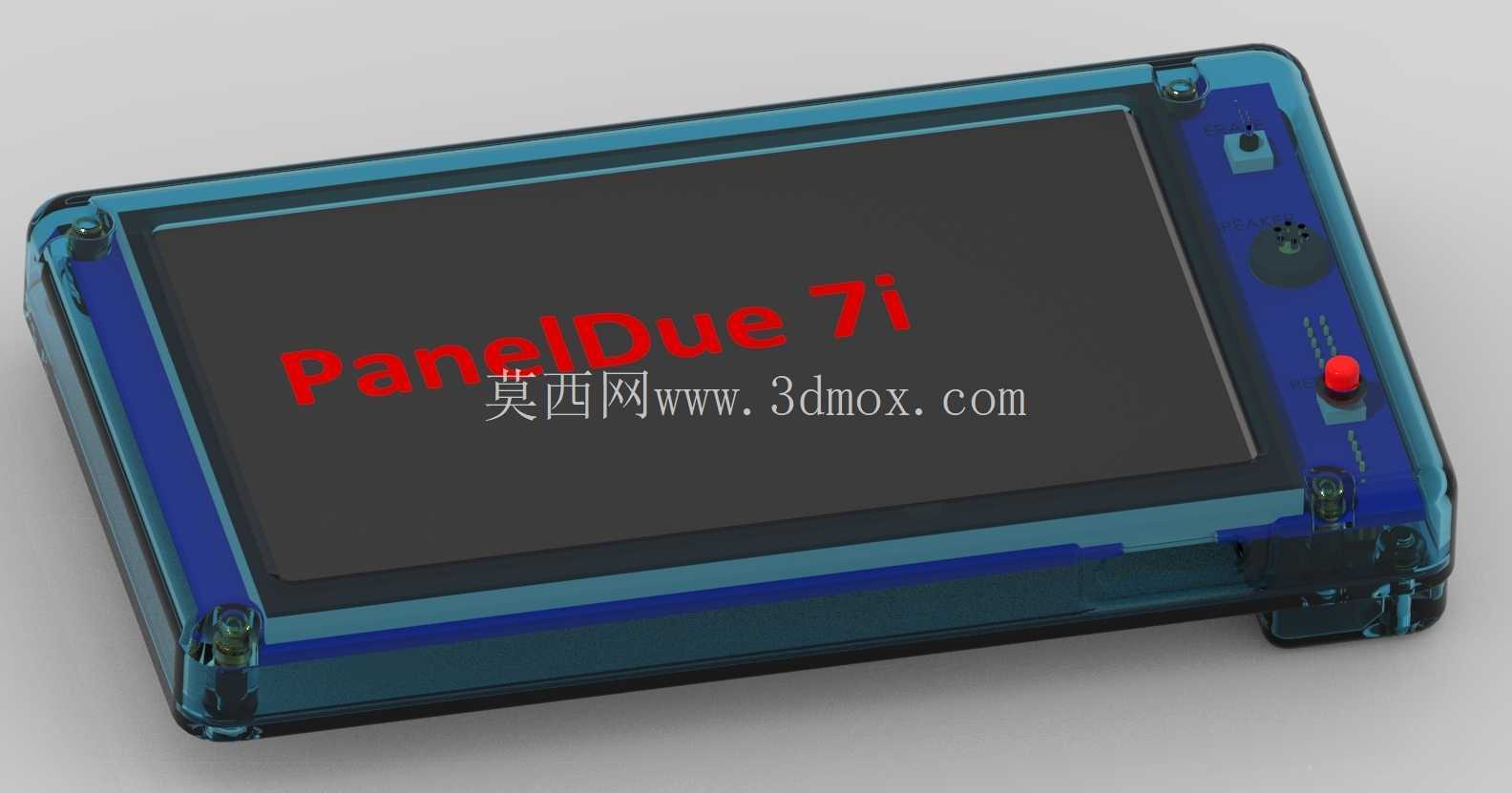

　　从结构设计的思路来看，整个壳体采用一体化压铸成型的思路做壁厚规划，主体壁厚均匀控制在2.2mm，既不会因为壁厚过薄导致压铸时填充不足出现缺料，也不会因为壁厚过大产生内部缩孔影响结构强度，四个边角做了R3.5的圆角过渡，一方面是消除压铸后的应力集中点，避免壳体受外力时从直角处开裂，另一方面也能避免安装操作时锋利边角划伤操作人员。外壳的正面预留了精准的屏幕安装沉台，沉台深度刚好匹配7英寸LCD模组的总厚度，屏幕装入后背面可以通过四周的卡扣或者点胶固定，不需要额外打螺丝破坏壳体外观，右侧区域预留了状态指示灯的透光孔、复位按键的安装位，还有内置蜂鸣器的出声孔阵列，出声孔做了0.8mm的微孔设计，既能保证蜂鸣器的提示音正常传出，也能阻挡打印过程中产生的PLA、ABS碎屑飘入壳体内部堆积在电路板上。

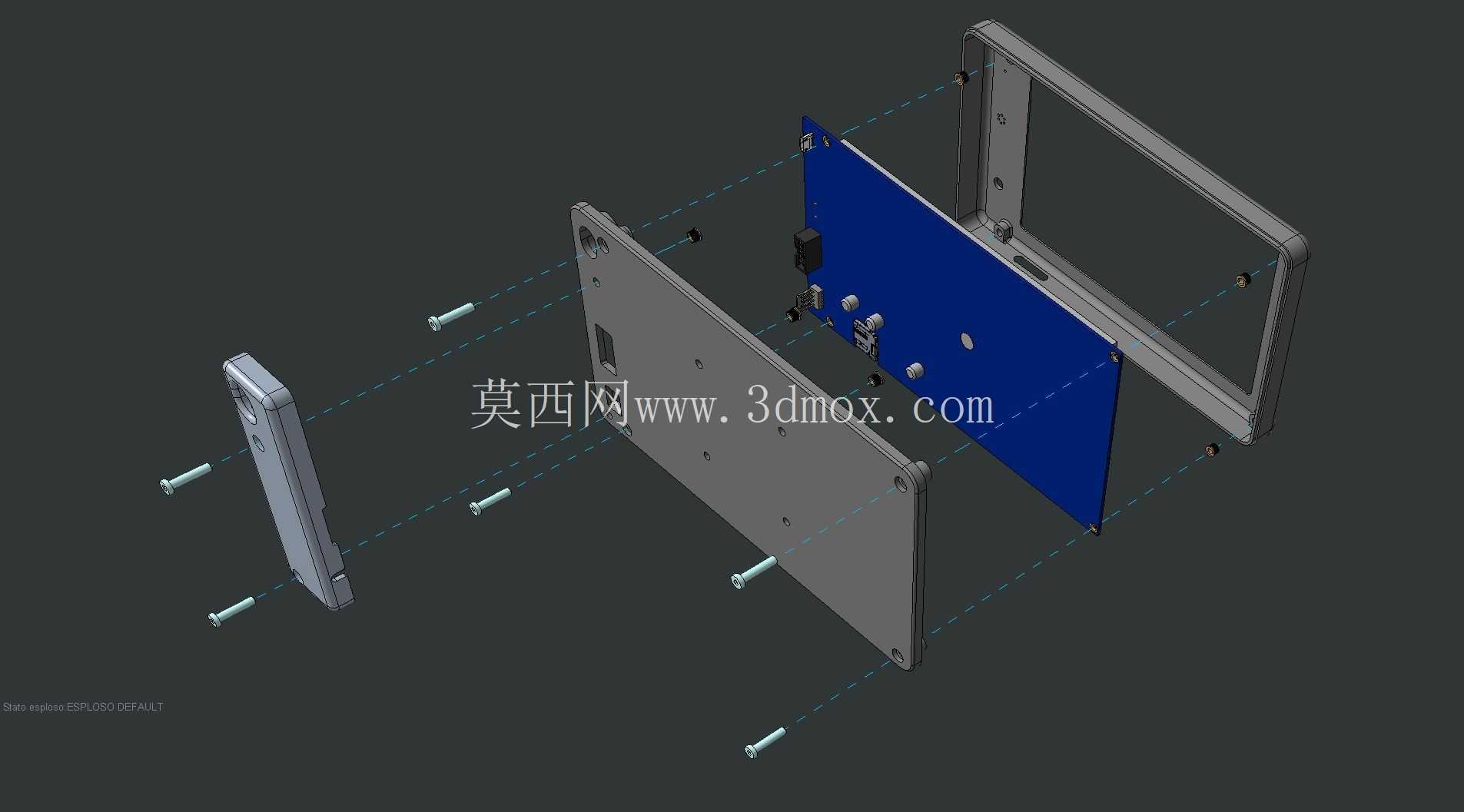

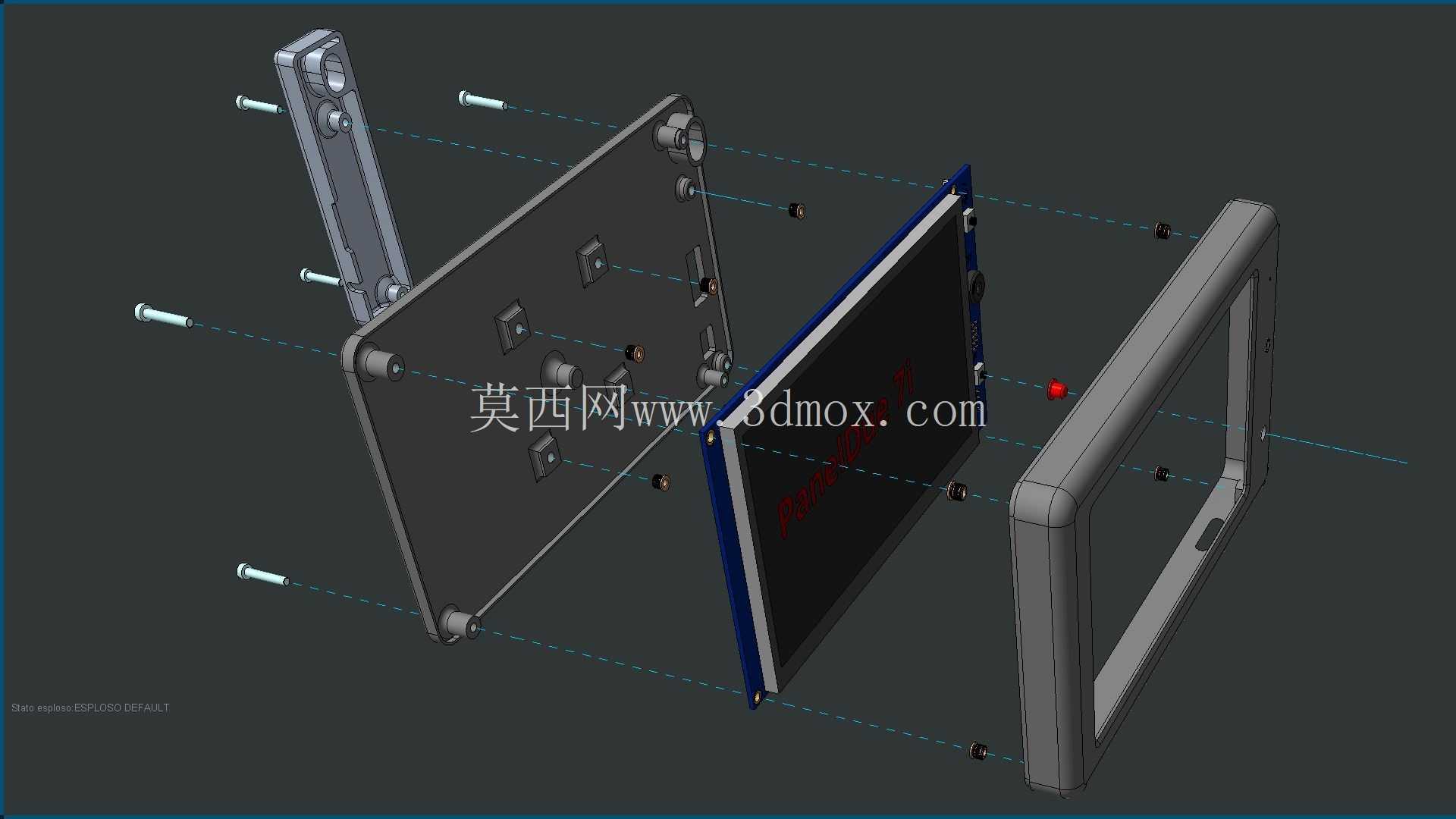

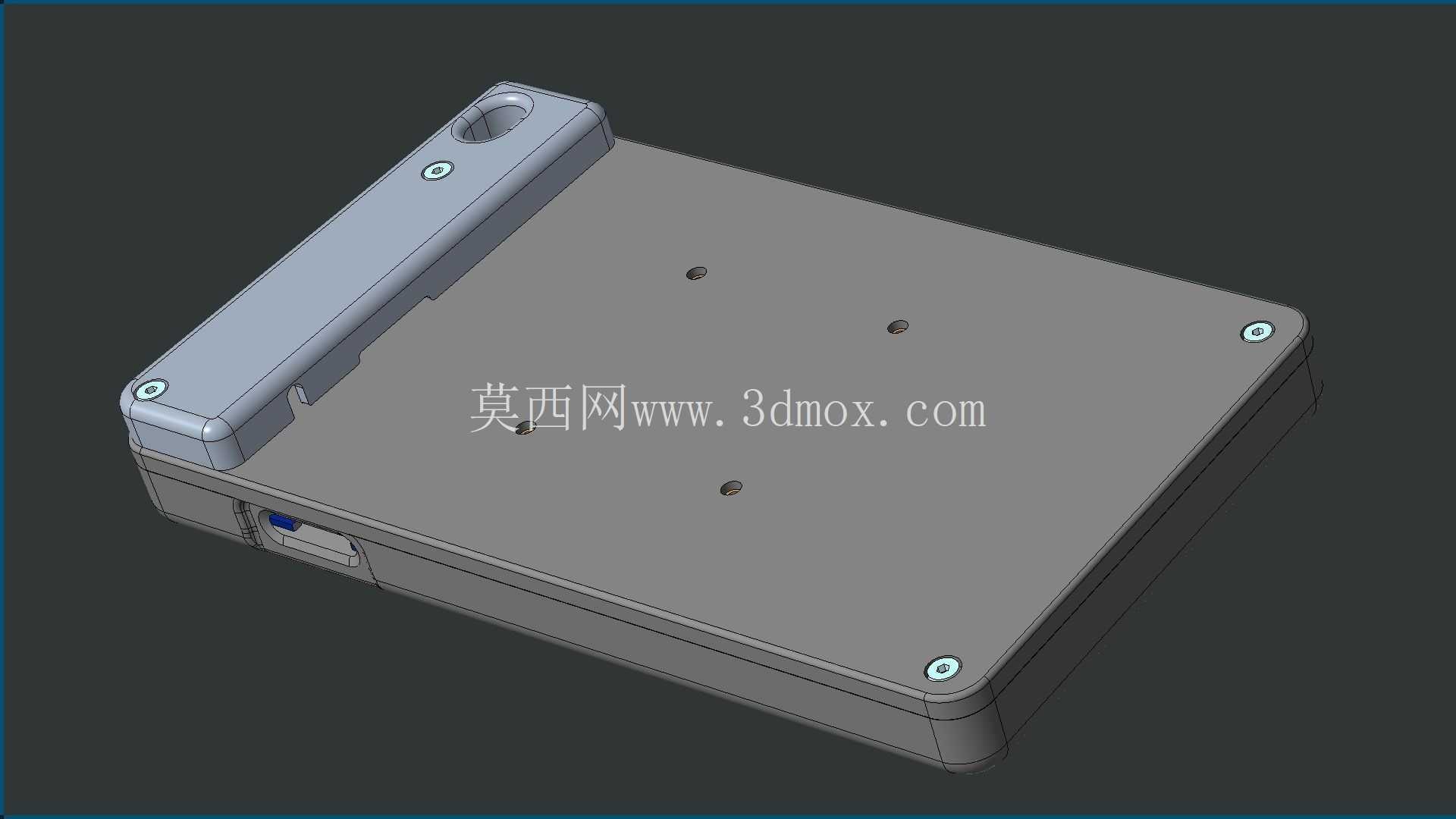

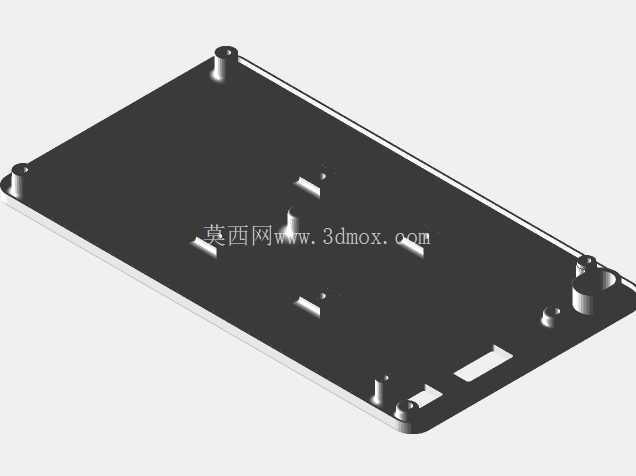

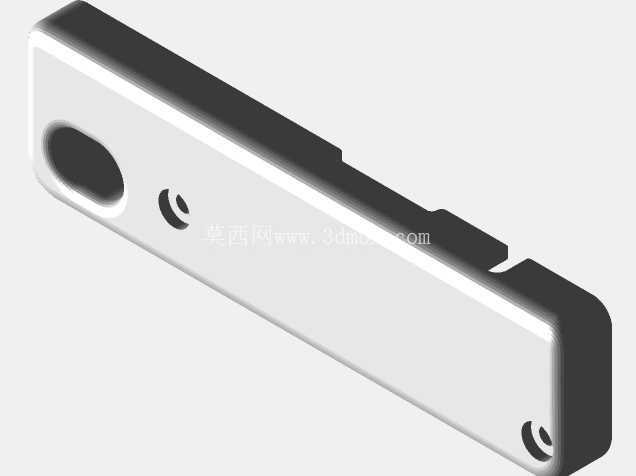

　　考虑到实际安装场景，这款外壳的背面做了通用的嵌入式安装卡扣结构，既可以嵌入到3D打印机的铝型材框架面板上，通过卡扣卡在预先开好的方孔里，也可以通过背面预留的M3螺丝柱，用支架固定在设备的外置操作臂上，适配不同机型的安装需求。安装边界上，外壳的整体外轮廓尺寸控制在185mm×115mm×12mm，对应的面板开孔尺寸需要做到178mm×108mm，预留单边0.2mm的安装间隙方便装配，屏幕安装区域的可视窗口尺寸刚好匹配7英寸屏的显示区域，不会遮挡显示内容也不会漏出屏幕边缘的黑边。

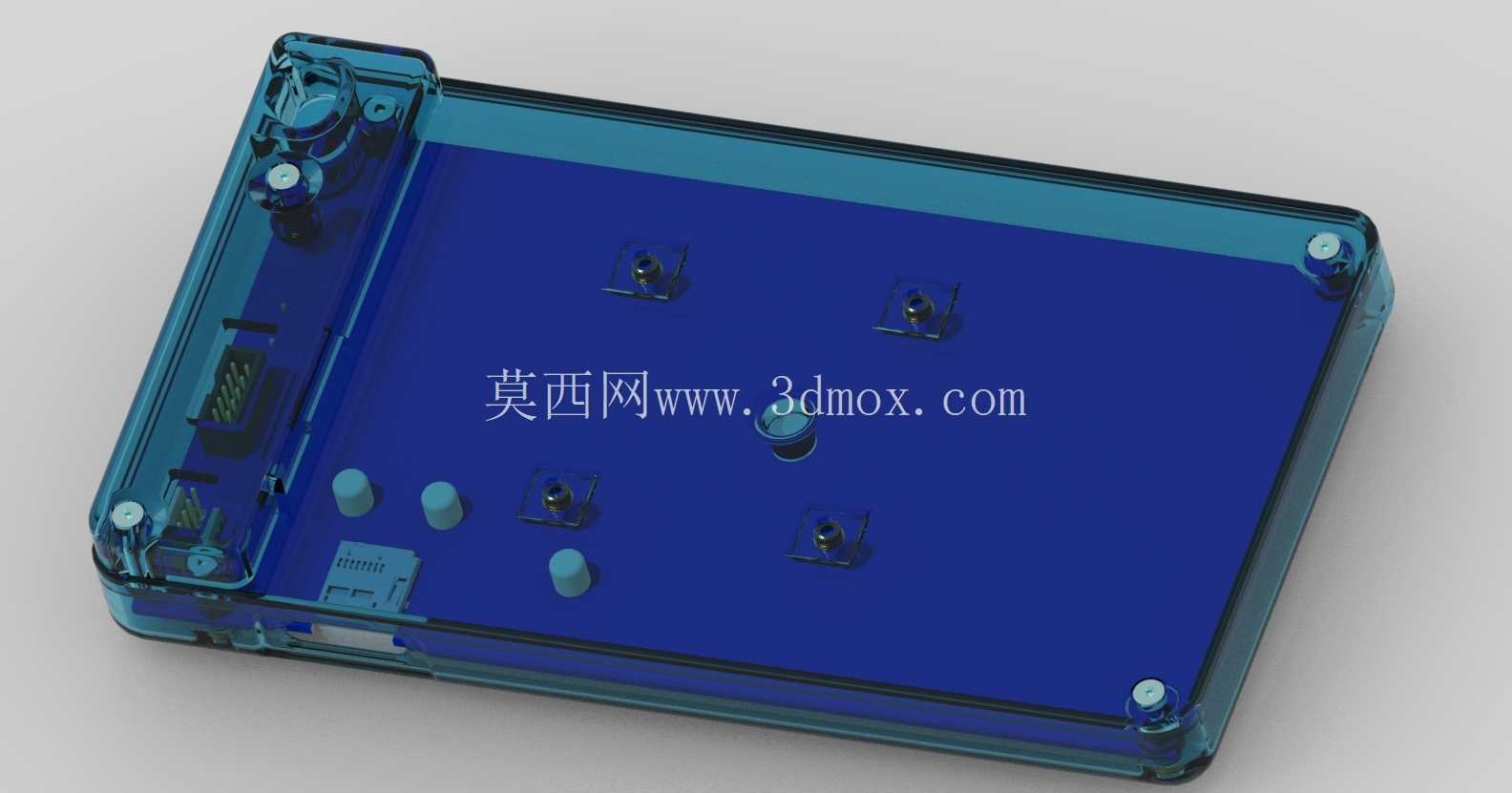

　　在实际使用场景里，这款外壳配套的PanelDue7i屏是3D打印机脱机操作的核心交互部件，操作人员不需要连接电脑，直接通过这个触控屏就能完成调平、温度设置、打印文件选择、打印进度监控等操作，外壳的存在不仅给内部的LCD驱动板、触控排线提供了物理防护，也让整个操作端的外观更规整，和工业级设备的设计风格统一。壳体的侧边做了轻微的拔模斜度，方便压铸生产时脱模，外表面做了细磨砂的纹理处理，不容易残留指纹和操作时的油污，日常维护只需要用干布擦拭就能保持整洁。另外在接口位置，壳体的下边缘预留了排线出口的缺口，刚好能让屏幕和主控板连接的FPC排线平顺引出，不会出现排线被壳体压折导致接触不良的问题，缺口边缘做了圆角处理，避免长期使用过程中磨损排线外皮造成短路风险。从结构强度验证的角度，这个壳体的安装柱位置做了局部加厚到3mm的处理，螺丝锁附时不会出现柱体开裂的情况，四周的防护边在承受1kg的正面冲击力时不会产生变形，能够满足车间日常使用的防护需求。
