大众T5-T6车型配套夹式电池盖结构

在商用车电气系统的配套部件设计中，这类夹式电池盖的结构合理性直接影响车载电气接口的防护可靠性，尤其针对大众T5、T6这类厢式商用车，日常运营场景覆盖城市配送、长途通勤、户外作业等多元环境，电池舱接口的防护件需要兼顾安装便捷性与长期使用的稳定性。从实际装车场景来看，该部件安装于车辆对应电池舱的外侧接口位置，核心作用是封闭电池相关的接口区域，避免行车过程中泥水、灰尘、飞溅的碎石侵入接口位置造成接触不良或者电路腐蚀，同时夹式的结构设计不需要额外增加紧固件，在售后维修或者电池检测时可以快速徒手拆装，大幅降低维保环节的操作耗时。

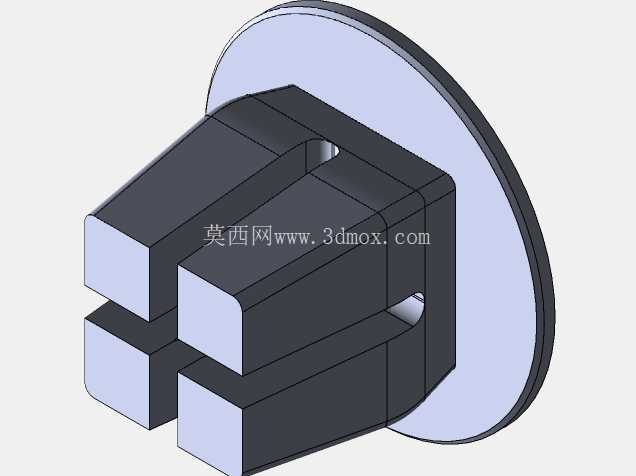

从结构设计逻辑来看，该部件采用圆盘式贴合基座加双组夹爪的组合构型，圆盘基座的弧面轮廓完全匹配车身安装位的曲面弧度，安装后基座背面可以完全贴合车身钣金的安装面，不会出现局部翘缝，避免高压洗车时水流顺着缝隙渗入安装腔内部。前端的四片夹爪采用对称式分布，上下各两组的夹爪在插入安装位对应的方形卡槽后，夹爪侧面的限位凸台可以卡入卡槽内侧的限位凹位，不需要螺丝固定即可实现轴向的限位固定，同时夹爪根部做了渐变的壁厚过渡，既保证夹爪插入时具备足够的弹性变形量，又能在安装到位后提供足够的卡紧力，避免车辆行驶过程中因持续振动出现松脱脱落的问题。

从安装边界尺寸来看，该部件的圆盘基座直径适配安装位9x9规格的喇叭口安装孔位，夹爪的外轮廓尺寸与安装孔的方形内腔尺寸保持单边0.12mm的间隙，这个间隙值既考虑了ABS材质注塑成型后的收缩率波动，也兼顾了安装时的导向需求，不会因为间隙过小导致安装卡滞，也不会因为间隙过大造成安装后旷量晃动。夹爪的插入深度经过匹配设计，安装到位后基座的贴合面刚好与钣金面完全贴合，不会出现过压导致夹爪根部应力发白，也不会因为插入深度不足导致卡接不牢。

在材质选型的适配性上，该结构适配ABS材质的注塑成型工艺，壁厚设计保持均匀的2mm基准厚度，基座与夹爪的连接位置做了R角过渡，避免注塑成型时出现应力集中导致的开裂问题，同时ABS材质具备足够的耐候性，可以适应-30℃到80℃的车载使用环境温度范围，不会因为夏季暴晒或者冬季低温出现材质脆化、卡接力下降的问题。在实际的结构验证环节，这类夹式结构需要经过反复拆装测试、振动耐久测试、喷淋防水测试，确保在全生命周期内的功能可靠性，比如经过上百次的反复拆装后，夹爪的弹性变形量依然保持在设计范围内，卡接力衰减不超过初始值的15%，在模拟车辆终身里程的振动测试后，部件不会出现松脱、移位，在高压喷淋测试后，安装腔内部不会出现渗水痕迹。

不同于传统螺丝固定的电池盖结构，这种夹式设计大幅减少了装配工序，整车生产线上的装配工人只需要对准孔位按压到位即可完成安装，单工位的装配时间可以缩短三分之二，同时也避免了螺丝安装过程中出现的滑牙、螺丝掉落遗失等问题，在售后维保环节，维修人员不需要借助工具，只需要用平口螺丝刀轻轻撬动夹爪的限位位置即可拆下部件，操作门槛极低。另外，该部件的圆盘基座表面做了哑光的纹理处理，与车身周边塑料件的表面质感保持一致，不会因为外观质感差异影响整车的内饰或者外饰的视觉协调性。

从结构建模的角度来看，这类卡扣类部件的建模需要重点关注夹爪的拔模角度、卡接凸台的干涉量、壁厚的均匀性，拔模角度设置为1.5度，既可以保证注塑脱模的顺畅性，也不会影响夹爪的尺寸精度，卡接凸台的干涉量设置为0.8mm，这个数值是ABS材质卡扣的常用合理干涉量，既可以保证足够的卡紧力，也不会因为干涉量过大导致安装力过大，甚至造成夹爪断裂。同时在建模过程中需要对所有的锐边做倒圆角处理，避免安装过程中锐边划伤操作人员的手部，也避免应力集中导致的部件开裂。
