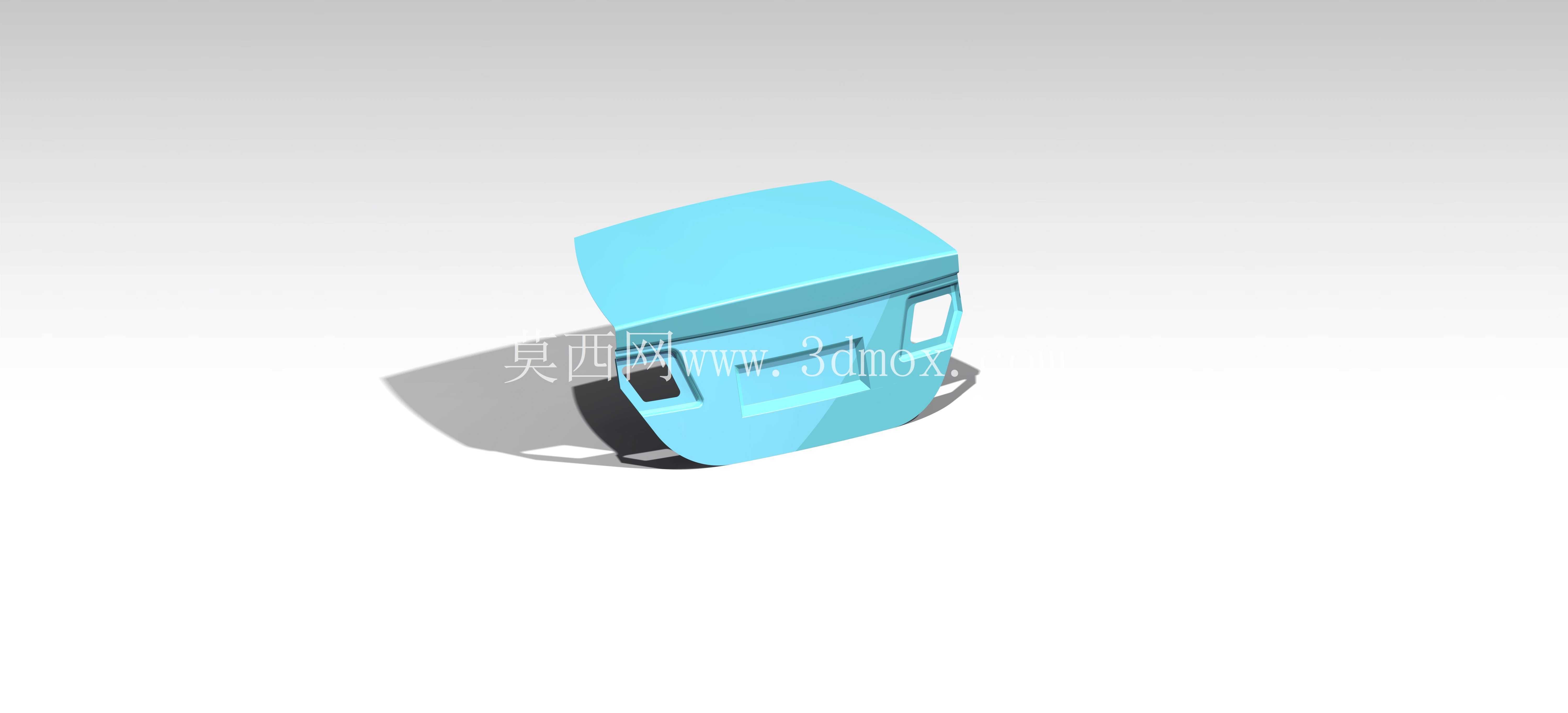

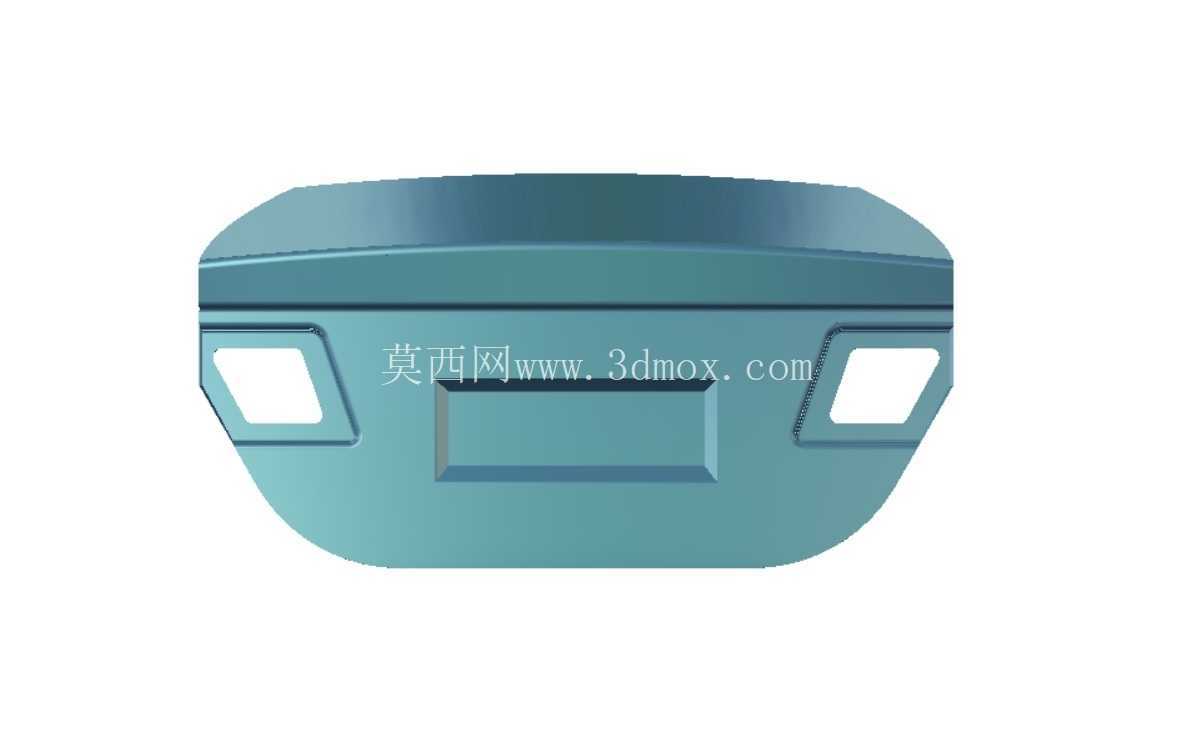

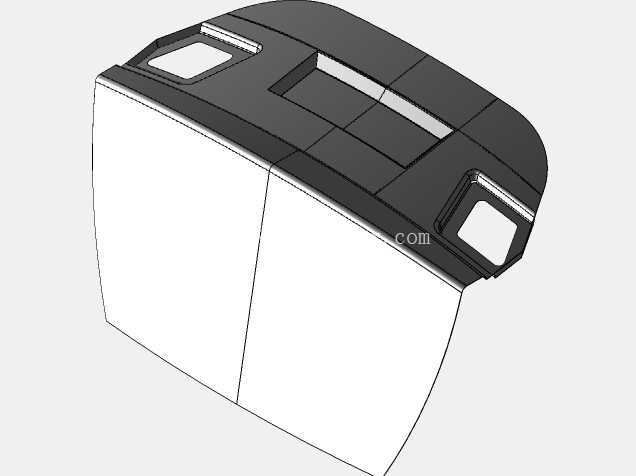

汽车尾门压铸成型结构三维设计

　　汽车尾门作为车身覆盖件与功能集成件的结合体，在整车结构中承担着后部密封、行李舱启闭、尾部防护以及外观造型匹配的多重作用，日常使用场景覆盖城市通勤、长途载物、户外出行等各类工况，既要满足高频次启闭的结构强度要求，也要匹配整车风阻、NVH性能的设计指标，同时还要兼顾与尾灯、后保险杠、流水槽、密封胶条等周边部件的装配公差匹配。本次针对汽车尾门的压铸结构设计，首先从实际装车的边界条件入手，先梳理尾门与车身侧围D柱、后围上横梁、后保险杠安装点的位置关系，明确尾门的旋转铰链安装位、气弹簧支撑点、锁扣啮合位置的硬点坐标，确保设计出的尾门结构在开启过程中不会与周边部件产生运动干涉，最大开启角度能够满足日常大件行李的取放需求，关闭状态下能够与车身密封面完全贴合，满足整车防雨、防尘的密封要求。

　　在结构设计层面，尾门主体采用一体化压铸的结构思路，将尾门的外板造型面、内板加强筋、安装凸台、线束过孔预留位进行整合设计，减少后续装配环节的零件拼接数量，从根源上降低装配累积误差，同时提升尾门整体的结构刚度。针对尾门不同区域的受力特性做差异化的壁厚设计：铰链安装区域作为启闭过程的主要受力点，局部增加壁厚并设计放射状加强筋结构，分散铰链螺栓的紧固应力，避免长期使用出现安装点开裂的问题；锁扣啮合区域设计局部加强凸台，匹配锁体的安装尺寸，保证锁止状态下的啮合强度，避免行驶过程中出现尾门异响、松动的问题；尾门中部区域做适度的壁厚减薄，在保证整体抗凹性能满足按压要求的前提下，尽可能降低零件自重，减少铰链与气弹簧的负载，提升启闭操作的轻便性。

　　外形尺寸层面，严格按照B级乘用车尾部的通用尺寸边界进行设计，整体宽度匹配车身尾部的横向安装空间，高度方向覆盖后风挡下沿到后保险杠上沿的区域，边缘的翻边结构预留密封胶条的安装槽位，胶条安装槽的深度与宽度按照常用车用密封胶条的压缩量要求设计，保证胶条压缩后能够形成完整的密封环带，阻断车外噪音、雨水进入行李舱的路径。设计过程中同步考虑压铸工艺的成型可行性，所有结构转角处均设计符合压铸工艺要求的圆角，避免锐角结构导致的压铸充型不畅、应力集中问题；拔模方向统一按照尾门开模的主方向设置，所有侧壁的拔模斜度满足压铸脱模的要求，减少后续模具加工过程中的滑块、抽芯结构数量，降低模具的制造成本与后期生产的维护难度。针对尾门上的附属部件安装位，包括后风挡玻璃粘接面、尾灯安装螺柱、内饰板卡扣座、牌照安装孔、倒车雷达探头安装孔等，均在主体结构上预留对应的安装凸台与定位结构，保证后续附属部件装配时的定位精度，减少装配调整的工作量。结构的刚度仿真层面，重点校核尾门在扭转工况、垂直加载工况下的变形量，确保尾门在单侧铰链受力、气弹簧支撑受力的情况下，整体变形量控制在允许范围内，不会出现尾门与周边部件的间隙不均、开关卡滞的问题；同时校核尾门的固有频率，避免与整车行驶过程中的振动频率重合，防止行驶过程中出现尾门共振异响的问题。

　　从实际生产的角度出发，压铸结构的设计充分考虑铝液充型的流道走向，将壁厚均匀性控制在合理范围内，避免局部壁厚过厚导致的压铸缩孔、缩松缺陷，提升零件的成品率；针对尾门外板的造型面，设计足够的成型余量，保证后续表面处理工序能够获得平整的外观质量，满足整车外观的面差、间隙匹配要求。在安装边界的匹配上，所有安装点的位置度公差按照车身零部件的通用装配要求设置，保证同平台车型的尾门具备互换性，减少售后维修的配件适配难度；尾门与车身之间的间隙按照整车外观的DTS要求设计，保证关闭状态下尾门与侧围、后保险杠、尾灯的间隙均匀，面差匹配符合外观质量标准。
