卧式板载DC直流电源插孔结构设计

日常接触的消费类电子、小型工控终端里，板载直流电源输入接口的选型从来不是随便选个插接件了事，尤其是卧式DC插孔这类用量极大的通用部件，结构细节直接决定整机组装的良率和长期使用的可靠性。很多刚入行的结构工程师在画PCB封装时，容易只盯着 datasheet 上的引脚间距画焊盘，忽略了塑胶本体的安装高度、插脚折弯后的应力释放空间，最后打样回来要么插件时本体顶到周边的电解电容，要么插脚过波峰焊后因为折弯应力把焊盘扯掉，这类低级错误在小批量试产阶段出现的概率极高。

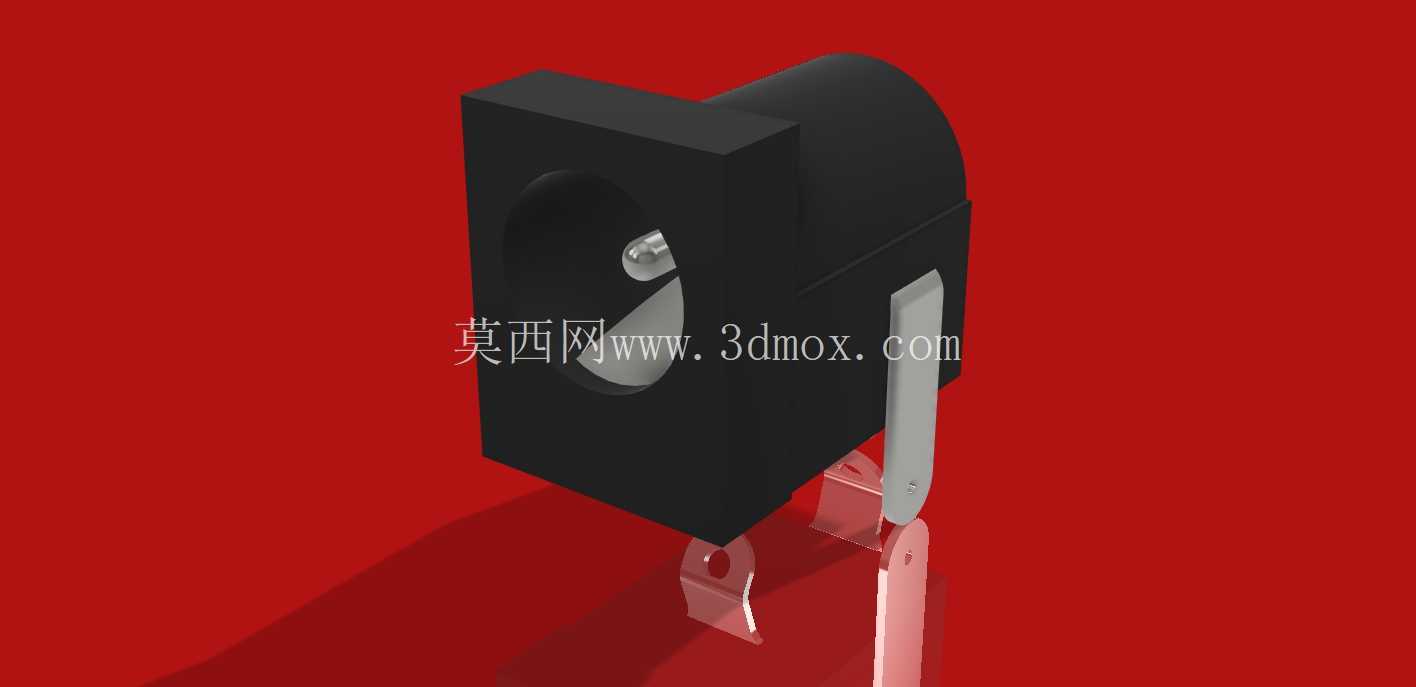

这款卧式直流插孔的设计，首先考虑的是波峰焊工序的适配性，两个固定插脚采用了预折弯的L型结构，插脚末端做了圆弧收边，既可以在插件时顺利穿过PCB的安装孔，又能在焊接后形成足够的拉拔强度，避免用户插拔电源插头时把整个插座从PCB上带下来。中心的导电接触弹片采用了弧形收口设计，和常规DC插头的圆柱形铜头接触时，能形成至少两个线性接触带，比单点接触的结构载流能力提升30%以上，应对2A以内的直流输入完全不会出现接触发热的问题，弹片根部做了加宽处理，反复插拔500次以上也不会出现弹性衰减导致的接触不良。

从安装边界来看，这款插座的塑胶本体采用了带定位凸台的方形结构，插件时凸台可以卡在PCB对应的定位孔里，过炉时不会因为锡流的冲击力出现偏移，本体总高度控制在11mm以内，对于厚度要求严苛的薄型设备，比如壁挂式安防摄像头、桌面型LED驱动控制器来说，不会因为插座高度过高导致外壳需要做额外的凸起避让。插座的插接口做了15度的导入倒角，用户在盲插电源插头时，不需要完全对准孔位就能顺利滑入，减少插歪导致的插头针脚弯折断在插座内部的故障概率，塑胶本体选用的是耐温260度的PA66加纤材料，过无铅波峰焊时不会出现本体融化变形的问题，长期在60度的工作环境下也不会出现塑胶脆化开裂的情况。

在实际应用场景里，这类DC插孔除了常见的笔记本适配器接口、CCTV监控设备供电口，还大量用在LED灯带的分线控制器、小型桌面3D打印机的控制板供电端、手持检测仪器的外接电源输入口，不同场景下对插座的抗拉力要求有细微区别，这款结构在塑胶本体和插脚的结合位置做了倒扣结构，插脚被牢牢锁在塑胶本体内部，哪怕用户拉扯电源线的力度达到50N，也不会出现插脚从本体里脱出的问题。很多工程师在选型时容易忽略插座的绝缘电阻参数，这款结构在插脚和塑胶本体的缝隙处做了挡墙设计，哪怕焊接时有助焊剂残留，也不会在正负极插脚之间形成导电通路，避免出现上电后漏电流过大导致的待机功耗超标问题。

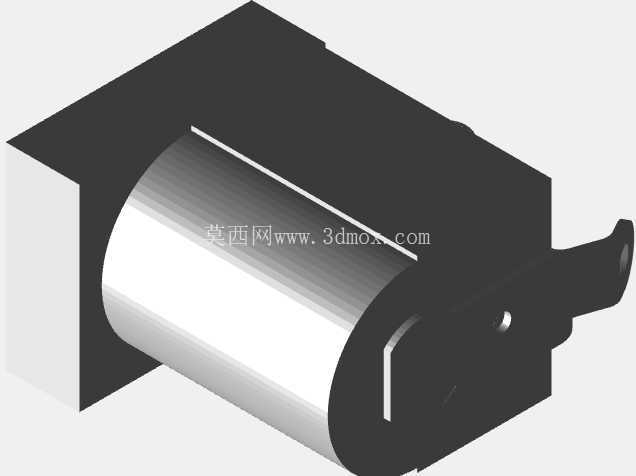

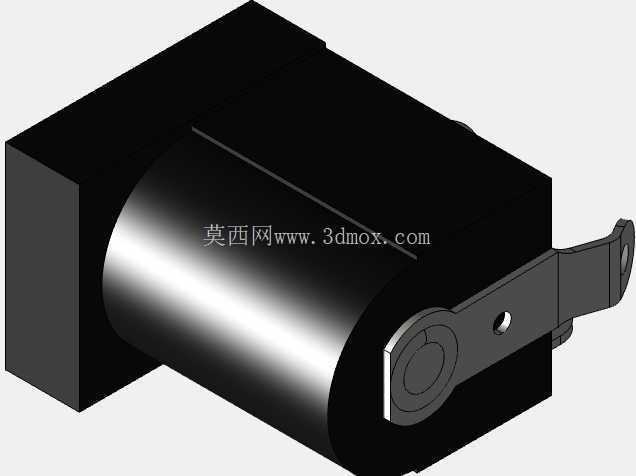

从建模的细节来看，这款模型还原了实际生产中的所有工艺细节，比如塑胶本体的分模线位置、插脚表面的镀锡层厚度对应的圆角、接触弹片的预压角度，这些细节在做整机结构干涉检查时非常重要，如果模型省略了插脚折弯处的R角，很容易在检查时误以为插脚和周边的PCB走线有足够安全距离，实际生产出来却出现插脚压到绿油导致短路的问题。另外插座的插接口深度做了精准还原，对应的公头插入深度刚好匹配，不会出现公头插到底后还有虚位，导致使用过程中因为设备震动出现电源瞬断的情况，对于需要长期稳定供电的安防类设备来说，这个细节直接决定了设备的平均无故障工作时间。
