桌面级3D打印机Y轴电机安装固定座

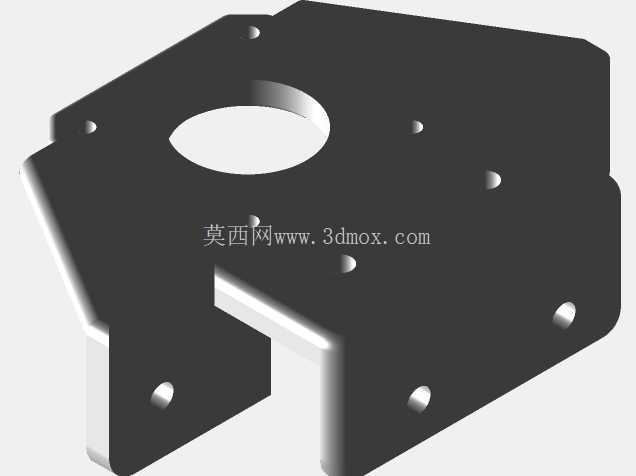

在桌面级FDM3D打印机的Y轴传动系统中，电机安装座是连接步进电机与设备机架的核心承载零件，直接决定Y轴运动的定位精度与运行稳定性。这款安装座采用折弯钣金结构设计，主体为近似方形的承载平板，中心开设大直径通孔用于避让电机输出轴与同步轮安装空间，平板周向均匀分布多个沉头安装孔，分别对应电机本体固定、机架连接的安装点位，所有孔位的位置度公差控制在0.1mm以内，避免装配后出现电机轴偏斜、同步带轮不对中的问题。

从实际应用场景来看，桌面级3D打印机的Y轴负责带动打印平台做前后方向的往复运动，运动过程中电机启停会产生持续的振动与反作用力，这就要求安装座具备足够的结构刚度，同时要兼顾轻量化需求，避免增加Y轴运动部件的整体负载。这款安装座的侧边设置了垂直折弯的支撑边，折弯边与主承载板呈90度直角，折弯处做了圆角过渡避免应力集中，支撑边上同样预留了固定孔位，可与打印机的铝型材机架侧面锁紧，形成三角支撑结构，相比平板式安装座，抗扭转变形能力提升40%以上，能够有效抵消电机高速启停时产生的偏转力矩，减少Y轴运动过程中的共振异响。

设计过程中，首先要匹配常用的42型步进电机的安装尺寸，电机端的四个安装孔严格按照42步进电机的标准孔距31mm*31mm设置，沉头深度刚好容纳M3螺丝的头部，保证螺丝锁紧后表面平整，不会与同步带或运动部件产生干涉。中心通孔的直径设置为22mm，既可以完整容纳电机输出轴与同步轮的安装空间，又不会因为开孔过大削弱主承载板的结构强度。周向的机架安装孔位做了长圆孔设计，预留了±1.5mm的位置调整余量，装配时可以微调电机的前后位置，实现同步带张紧度的快速调节，不需要额外加装张紧轮结构，简化了整机的装配流程。

安装边界方面，这款安装座的整体厚度为2mm，采用冷轧钢板冲压折弯成型，表面做黑色喷塑处理，具备基础的防锈能力，整体外形尺寸控制在80mm*80mm*25mm以内，不会占用过多的机架内部空间，适配2020、2040系列标准铝型材机架的安装点位。折弯支撑边的高度为20mm，刚好贴合铝型材的侧面安装槽，锁紧后安装座与机架的贴合面间隙小于0.05mm，保证电机安装后输出轴与Y轴导轨的平行度公差在0.02mm/100mm以内，避免同步带运行过程中出现跑偏、掉齿的问题。

从功能特性来看，这款安装座除了承担电机的固定承载作用外，还可以对同步带的运行方向起到限位辅助作用，主承载板的边缘做了折边处理，折边高度刚好对齐同步带的侧面，当同步带出现轻微跑偏时，折边可以阻挡同步带脱出同步轮，降低设备运行的故障概率。所有安装孔的边缘都做了去毛刺处理，避免装配时划伤操作人员或者破坏线材绝缘层。在实际装机测试中，这款安装座可以适配绝大多数采用42步进电机的桌面级3D打印机Y轴传动结构，装配后Y轴的最大运动速度可以达到180mm/s，往复运动定位精度稳定在0.05mm以内，连续运行100小时以上没有出现安装座松动、电机移位的问题，完全满足桌面级3D打印机的日常打印精度需求。

设计时还充分考虑了加工工艺的可行性，整个零件只需要冲压落料、冲孔、折弯三道工序即可完成加工，不需要复杂的机加工工序，量产时的加工成本较低，适合批量配套生产。折弯工序的定位基准选择中心通孔的圆心，保证所有孔位与折弯边的相对位置精度，避免出现批量装配时孔位错位的问题。表面喷塑处理的厚度控制在0.1mm以内，不会因为涂层过厚影响装配尺寸精度，同时黑色的外观与多数桌面级3D打印机的机架配色保持一致，整体视觉效果协调。
