适配Ender3Pro的树莓派触摸屏安装支架

在桌面级FDM3D打印的日常运维场景里，不少使用者会选择搭配树莓派运行OctoPrint系统，实现脱机打印控制、远程状态监控、打印参数实时调整等功能，摆脱对上位机的持续依赖，但实际落地时往往会遇到硬件安装的痛点：树莓派主板与配套触摸屏零散放置既占用桌面操作空间，线材杂乱拖拽还容易出现接口松动、走线干涉打印运动部件的问题，市面上现成的安装配件要么安装位置不合理导致触摸屏操作视角别扭，要么没有预留足够的散热空间导致树莓派长时间高负载运行时过热降频，还有的配件结构过于复杂，需要额外采购特殊紧固件，拆装维护十分不便。

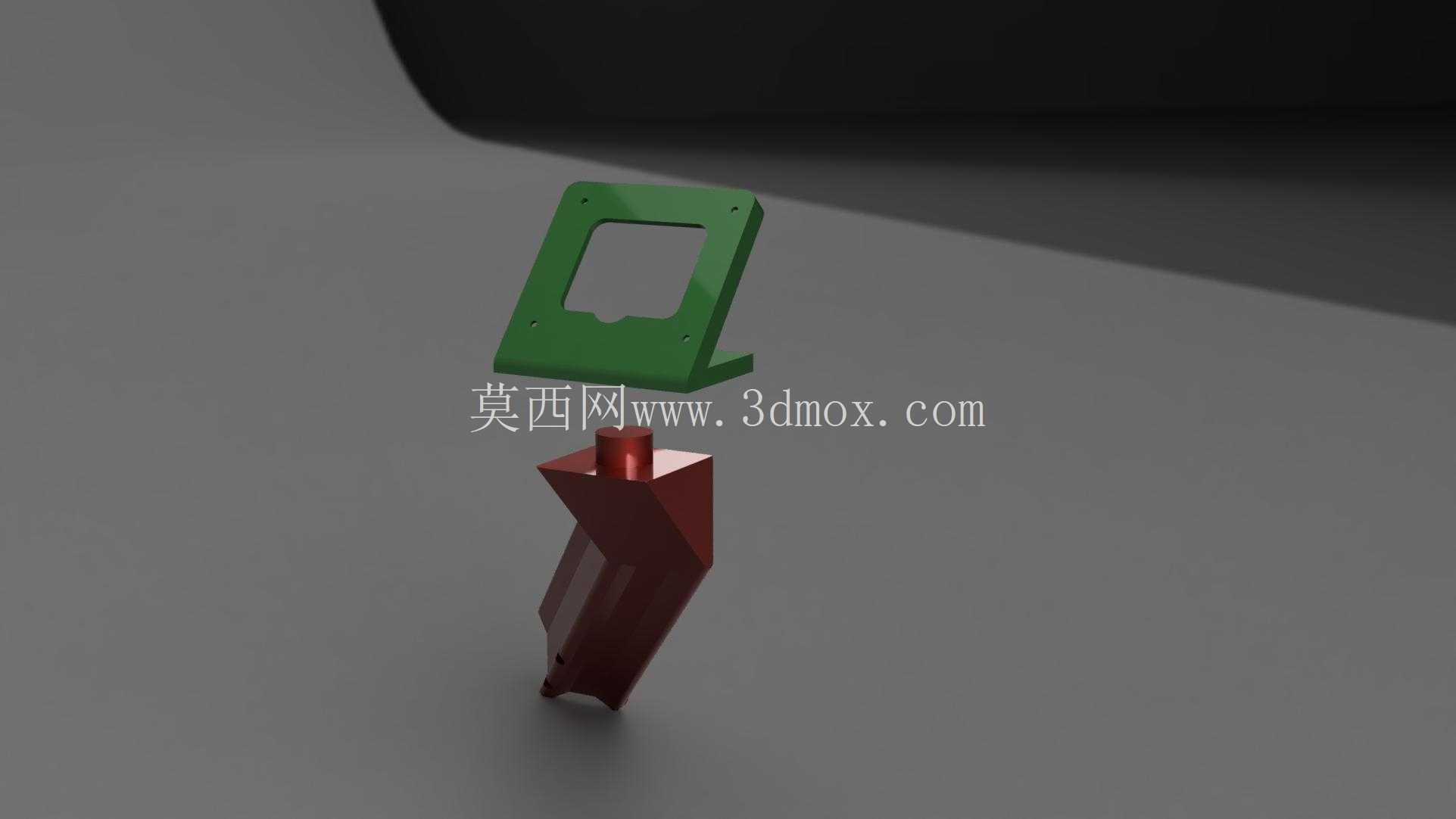

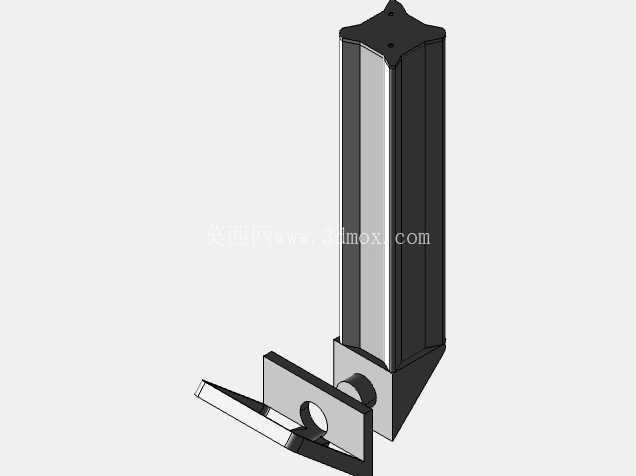

这款安装支架正是针对上述实际使用痛点开发，专门适配树莓派4B主板与官方7英寸触摸显示屏，可直接配套Creality Ender3Pro机型安装使用，整套结构采用一体化安装思路，将树莓派主板与触摸屏的安装位整合为一个整体组件，无需额外搭建复杂的支撑结构。从结构设计来看，支架整体采用立式窄边布局，充分利用Ender3Pro机身立柱旁的闲置竖向空间，不会占用打印平台前方的操作区域，也不会干涉X轴、Z轴的全行程运动，安装后触摸屏的朝向与倾斜角度经过反复调校，刚好匹配操作人员站在设备前方操作时的自然视线角度，无需低头或抬手就能完成触屏点选、参数查看等操作，交互流畅度大幅提升。

散热设计上，支架对应树莓派主控芯片、内存芯片的位置预留了贯通式通风槽，设备运行时产生的热量可以通过自然对流快速散出，无需额外加装散热风扇就能满足长时间连续打印的散热需求，避免了风扇运转带来的额外震动与噪音，也减少了风扇积灰维护的工作量。走线结构是这款支架的设计重点，内部预留了专属的布线通道，触摸屏与树莓派之间的FPC排线、树莓派的供电线、与打印机主板连接的通讯线都可以完全收纳在支架内部的走线腔里，外部看不到裸露的线材，既避免了线材随打印运动晃动剐蹭打印件，也让设备整体外观更加整洁，同时走线通道的转角位置都做了圆弧过渡处理，不会出现尖锐棱角割伤线材绝缘层的隐患，提升长期使用的可靠性。

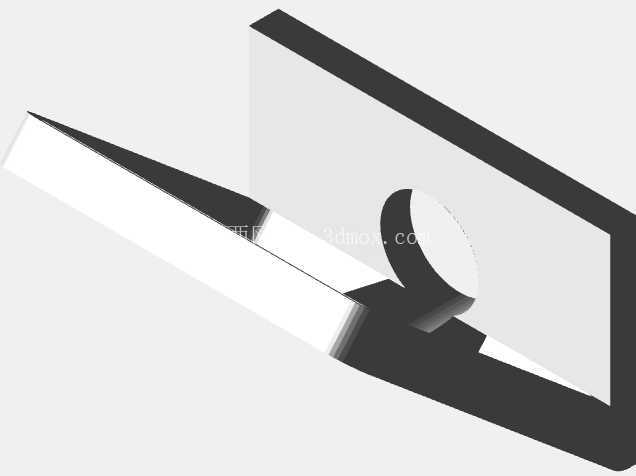

安装结构方面，支架底部设计有与Ender3Pro机身型材槽位匹配的快装底座，不需要对打印机原有结构做任何打孔、切削改装，只需要利用型材自带的T型螺母就能完成固定，单人十分钟内就能完成全部安装流程，后期如果需要拆卸维护树莓派或者更换配件，只需要松开少量紧固件就能将整个支架组件取下，不会破坏打印机的原有结构。支架的触摸屏安装位做了嵌入式限位设计，屏幕放入后四周有均匀的压边固定，不会因为设备运行的震动出现屏幕移位、松动的问题，树莓派主板的安装柱高度经过精确计算，既保证主板与支架背板之间留有足够的空气隔热间隙，避免打印机机身热量传导到主板上，也让接口位置完全对齐支架预留的开口，插拔SD卡、连接网线、外接USB设备时都不会被支架结构干涉。

从安装边界尺寸来看，支架整体宽度控制在与触摸屏宽度基本一致的范围内，向外突出的厚度不超过80mm，安装后不会超出打印机原有机身的外轮廓范围，即使是将多台Ender3Pro并排摆放使用，相邻设备之间也不会因为安装支架出现干涉，非常适合小型3D打印工作室、创客空间的多设备集群部署场景。结构强度上，支架的受力部位都做了局部加厚处理，长期承重不会出现形变，同时整体没有冗余的结构设计，在保证强度的前提下尽可能控制了自身重量，不会给打印机的Z轴立柱带来额外的负载，不会影响Z轴运动的精度。

实际使用过程中，这套支架可以让OctoPrint的操作终端与打印机本体整合为一个整体，操作人员在进行平台调平、耗材更换、打印启停等操作时，不需要移步到上位机旁，直接在设备端的触摸屏上就能完成全部操作，尤其是在多设备管理的场景下，每台设备自带独立的控制终端，操作效率提升十分明显。同时封闭式的走线设计也减少了车间环境中线材被杂物勾挂、被工具碰松的概率，设备运行的稳定性得到有效提升，树莓派与屏幕的安装位置远离打印平台的高温区域，也避免了打印过程中平台热量持续烘烤电子元件，延长硬件的使用寿命。
