直插式10微法铝电解电容结构设计

在消费类电子、工业控制板卡的低压直流回路设计中，直插铝电解电容是板级电源链路里最常见的无源器件之一，10μF容值的规格常被布置在MCU供电引脚旁、小功率信号调理模块的输入输出端，承担低频纹波滤除、级间信号去耦、瞬时能量补储的作用，和陶瓷电容、钽电容相比，铝电解电容的单位容值成本更低，对低频段脉动电流的吸收能力更强，适合处理开关电源输出端残留的百赫兹到数千赫兹纹波分量。

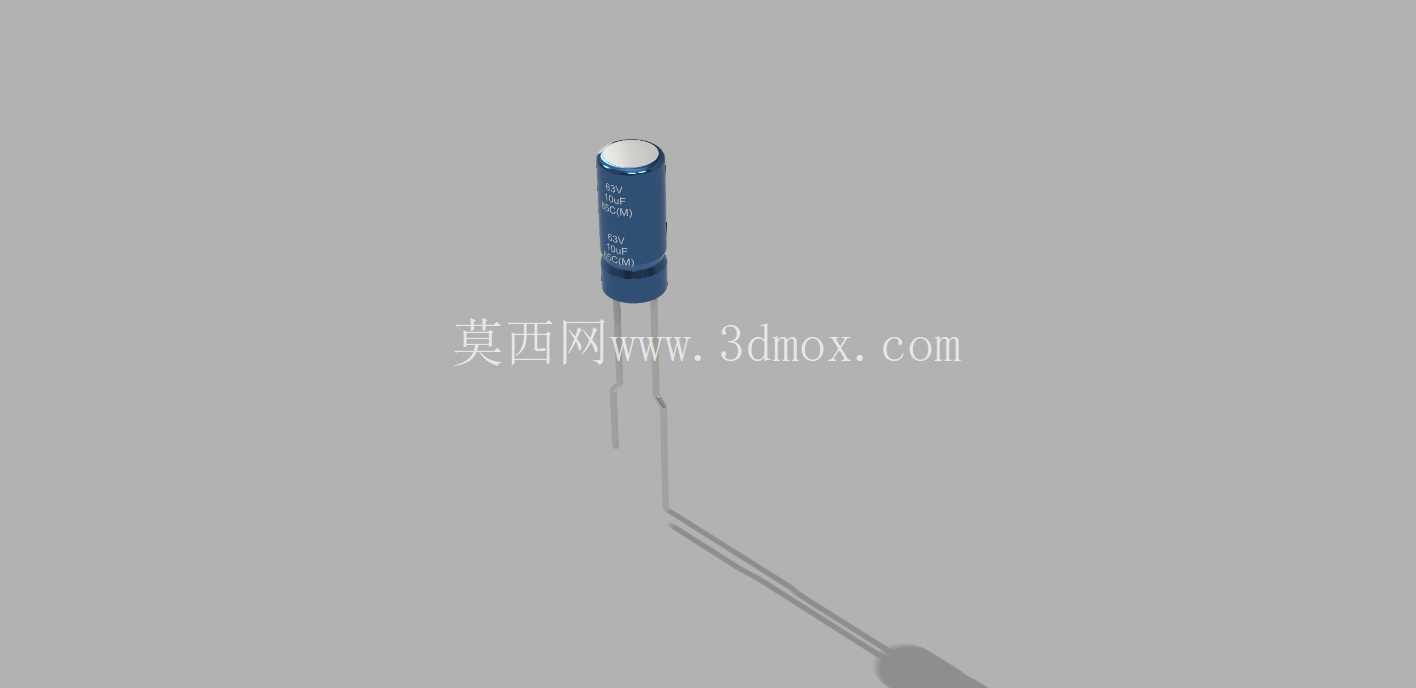

这个模型还原的是常规径向引线型铝电解电容的完整结构，主体外壳采用深色调阳极氧化铝壳，顶部预留有十字形防爆压痕，这部分结构是设计时必须保留的安全冗余——当电容内部电解液因过温、过压发生气化时，内部压力升高会首先冲破顶部压痕泄压，避免壳体爆裂飞溅损伤周边板上元件。外壳侧壁印刷有容值、耐压、极性标识的对应区域，负极侧对应外壳上的白色竖条标记，和引线长度形成双重极性提示，避免生产插件时出现极性反接的失误。

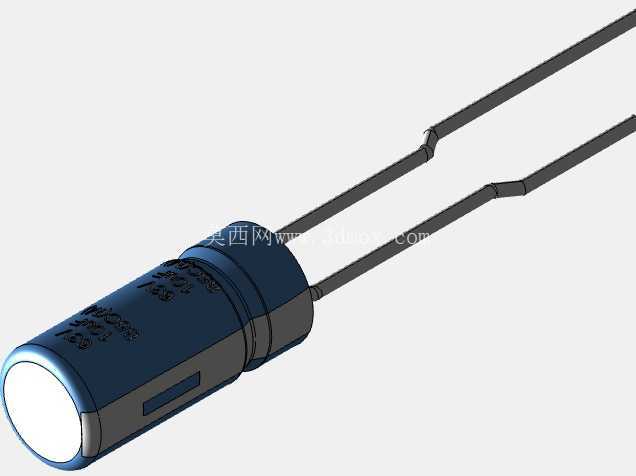

从结构设计的角度看，这类电容的建模需要重点把控几个安装边界参数：首先是主体圆柱的外径与本体高度，常规10μF/16V规格的直插电解电容，本体直径多在5mm左右，本体高度（不含引线）在11mm上下，建模时圆柱外壳的拔模斜度控制在0.5度以内，和实际卷绕芯子的封装公差匹配；其次是两根径向引线的间距，常规规格为2.54mm标准网格间距，刚好适配通用PCB板的洞洞板、量产板的标准孔位，引线直径控制在0.5mm-0.6mm区间，既保证插件时能顺利穿过PCB孔径0.8mm的安装孔，也能兼顾波峰焊后的引脚机械强度。引线从本体底部引出后做了平直延伸处理，建模时还原了引线的轻微折弯韧性特征，和实际生产中引脚可手工调整角度的特性一致，方便结构设计阶段做板级干涉检查。

实际选型应用中，这类电容的安装位置需要和周边发热元件（比如功率电阻、整流二极管、LDO芯片）保持至少3mm的净空距离，避免长期高温烘烤加速电解液干涸，缩短电容使用寿命。在三维布局阶段，需要确认电容本体顶部和设备外壳、内部走线的安全距离，尤其是带高压的板卡，还要保证电容顶部防爆阀方向没有正对其他敏感元件，防止泄压时喷出的电解液污染周边电路。建模时特意还原了外壳底部的密封胶层结构，这部分是铝电解电容密封的核心，胶层厚度控制在1mm左右，既保证引线穿出位置的密封性能，也不会占用过多本体高度空间。

从功能特性上看，极化结构是铝电解电容和无极性电容最核心的差异，建模时通过引线长度差、外壳标识两个维度还原极性区分特征：长引线对应正极，短引线对应负极，和实际元器件的生产规范完全一致，方便在三维装配阶段快速识别极性方向，减少PCB设计阶段的封装匹配错误。和贴片电解电容相比，这种直插结构的电容抗震性能更好，引脚和PCB的结合强度更高，适合应用在工作环境存在轻微振动的工业设备、家电控制板上，不会因为长期振动出现引脚脱焊、本体脱落的问题。

在做整机结构的干涉检查时，这个模型可以直接导入板级装配文件，验证电容高度是否会触碰到上方的屏蔽罩、结构壳体，同时可以模拟生产过程中插件工序的操作空间，确认电容周边是否预留了足够的插件、剪脚作业空间。引线部分的建模采用可变形参数化设计，在实际布局中如果需要卧装电容，可以直接调整引线的折弯角度，模拟卧装后的本体高度、占用板面积，适配不同内部空间的设备安装需求。
