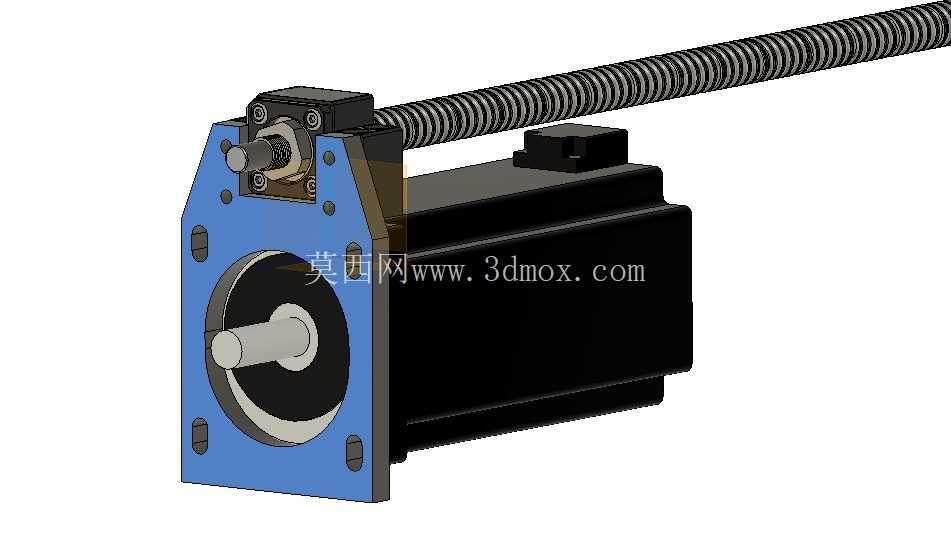

Nema34步进电机BK12球轴支架集成安装控制台

在小型自动化输送、桌面级数控改造、3D打印运动轴升级这类需要紧凑布置步进传动的场景里，经常会遇到步进电机与滚珠丝杠支撑座分散安装带来的同轴度偏差、装配空间冗余、皮带张紧调节不便的问题，这款集成式控制台正是针对这类现场痛点完成的结构设计。从实际装配逻辑来看，该部件将Nema34规格步进电机的安装位、BK12型球轴支架的固定位整合在同一刚性基体上，省去了传统分体安装时需要分别加工两个安装基准面、反复校准电机输出轴与丝杠支撑座同轴度的工序，能大幅缩短现场装配的调试周期，也能避免长期运行中因两个安装基面振动位移不同步带来的皮带跳齿、丝杠径向受力异常等故障。

结构设计上，基体采用L型折弯式的刚性构型，垂直立面用于固定Nema34步进电机，立面上预留的四个安装孔位完全匹配Nema34电机的标准安装孔距，孔位周边做了局部加厚处理，避免电机高速启停时安装位出现应力变形；水平基板上的大直径镂空位用于容纳BK12球轴支架，周边均匀分布的六个固定孔可直接将球轴支架锁附在基板上，保证电机输出轴的带轮与丝杠端带轮处于同一传动平面，皮带运行时不会出现偏磨。基体两侧向上延伸的凸耳结构并非冗余设计，一方面可以增强整个L型基体的抗扭刚度，避免基板受皮带拉力出现翘曲，另一方面凸耳上预留的小孔可用于安装皮带张紧调节顶丝，不需要额外设计张紧轮结构，仅通过微调电机安装位的相对位置就能实现皮带张紧度的调整，进一步压缩了整套传动机构的占用空间。

从安装边界来看，该控制台的整体轮廓完全围绕Nema34电机与BK12支架的最小包络尺寸设计，没有多余的外伸结构，水平基板的底部预留了四个沉头安装孔，可直接将整个控制台固定在设备的型材框架或者安装平板上，沉头孔的位置避开了内部的电机与支架安装位，锁附螺丝时不会与内部零件产生干涉。设计时特意将电机安装位与球轴支架安装位的中心距控制在常用的同步带传动中心距范围内，适配市面上绝大多数MXL、XL型同步带的标准长度规格，选型时不需要额外定制非标长度的传动皮带，降低了备件采购成本。

实际使用场景中，这类集成控制台尤其适合小型皮带传动滑台的改造、桌面数控设备的Y轴传动单元搭建、小型分拣输送机的驱动端固定，相比传统的分体式安装板，一体化的结构能减少装配累积误差，传动运行时的振动更小，皮带的使用寿命能提升30%以上。结构细节上，所有安装孔的孔位公差都按照IT7级精度设计，电机定位止口与球轴支架的定位台阶做了同轴度约束，装配时只需要将零件对准孔位锁附螺丝即可，不需要反复打表校准，对装配人员的技术要求更低，也更适合批量设备的快速组装。基体的壁厚经过受力仿真校核，在承受Nema34电机最大输出扭矩、皮带最大张紧力的工况下，最大变形量控制在0.02mm以内，完全满足常规轻载传动场景的刚性要求，不会因为结构变形影响传动精度。
