Ignitech CDI点火装置三维扫描逆向模型

在摩托车、小型内燃动力设备的电控系统改装与维修场景中，CDI电容放电点火装置是决定点火正时精度、动力输出稳定性的核心部件，本次逆向建模的Ignitech CDI点火器，是适配多款中小排量越野摩托、街车改装的常用型号，很多维修厂、改装工作室在做定制化车架布线、安装位改造时，往往缺少该部件的精准三维数据，只能靠现场手工测量比划，很容易出现安装干涉、固定孔位错位的问题，这个扫描模型刚好能填补这类场景的数据空白。

从实际功能来看，该CDI装置承担着接收磁电机触发信号、电容储能升压、按点火时序向高压包输出脉冲电流的作用，直接影响发动机的启动性能、高转点火连续性，因为这类改装用CDI很多是灌封结构，外壳为硬质阻燃塑料一体灌封成型，内部电路完全被密封胶包裹，常规拆解测绘很容易破坏内部电路，且外壳的不规则曲面、侧边出线的走线位置、底部固定凸台的轮廓，靠手工卡尺测量很难还原完整的空间位置关系，采用三维扫描的方式获取外形数据，是做配套安装结构设计最高效的路径。

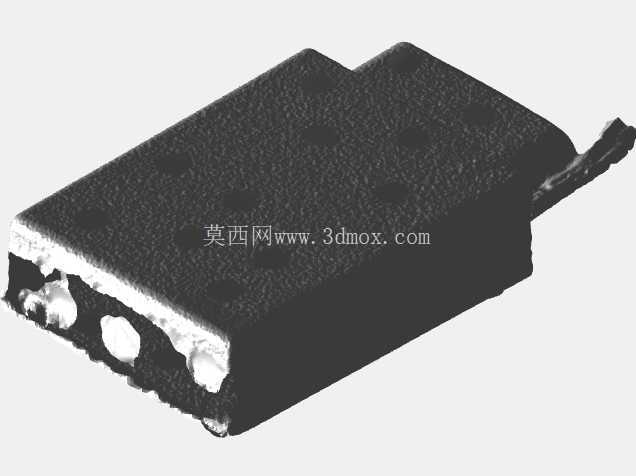

从扫描获取的外形特征来看，该部件主体为近似长方体的灌封壳体，壳体表面有均匀分布的凹点纹理，是灌封模具成型时留下的工艺特征，壳体一侧延伸出出线尾柄，是线束引出的位置，底部有三个内凹的接线端定位槽，槽位的深度、间距直接对应配套接插件的插针位置，在做配套接插件建模、布线走位设计时，这些槽位的轮廓尺寸是必须对齐的基准。壳体的边角做了小圆弧过渡，没有尖锐棱角，避免装车后震动磨损线束绝缘层。

做配套安装支架设计时，首先要明确该部件的安装边界：主体部分的最大外轮廓尺寸要预留至少2mm的周边间隙，避免车辆行驶过程中震动导致壳体与周边车架、油箱部件发生摩擦磕碰；出线尾柄的位置要预留15mm以上的线束弯曲半径空间，不能让线束在根部出现硬折，否则长期震动容易出现线芯断裂的故障；底部的接线端区域要预留接插件插拔的操作空间，至少留出30mm的手指操作位，方便后期维修时不用拆解周边部件就能插拔接插件。

在建模应用层面，这个扫描模型可以直接导入三维建模软件作为基准参考，不用再从零开始绘制外壳轮廓，设计安装支架时，可以直接在软件里模拟支架的折弯角度、固定孔位，把CDI模型和车架模型、周边覆盖件模型做装配干涉检查，提前发现支架角度不对导致的安装后与油箱干涉、与走线位置冲突的问题，比传统的先做样件装车再修改的流程，能节省至少三分之二的打样调试时间。要注意的是，该扫描模型仅还原了外部外形结构，没有还原内部电路结构，且模型表面的扫描纹理保留了原部件的实际使用痕迹，做外形建模参考时可以根据需要对表面做光顺处理，但关键的安装定位面、接插件配合位、出线位置的尺寸不能随意偏移，否则会失去参考价值。另外该部件本身不具备防水结构，在设计安装位置时，要尽量避开车辆前轮甩水、雨水直接冲刷的区域，或者在支架设计时增加简易的挡水结构，延长部件的使用寿命。

很多改装场景中，用户会把原厂的CDI替换成该型号的高性能点火器，这时候原厂的CDI安装位往往无法直接适配，就需要重新设计转接支架，有了这个三维模型，就可以直接在软件里匹配原厂安装孔的位置，设计转接板的孔位、支撑高度，甚至可以集成线束固定卡扣的安装位，让改装后的布线更规整，避免线束散乱在车架里出现磨损短路的隐患。在做小型动力设备的电控系统集成时，也可以参考该CDI的外形尺寸，在电控箱内部预留对应的安装空间，规划内部元器件的布局，确保各个部件之间留有足够的安全间隙，方便后期装配维护。
