杠杆式压紧锁具结构三维设计

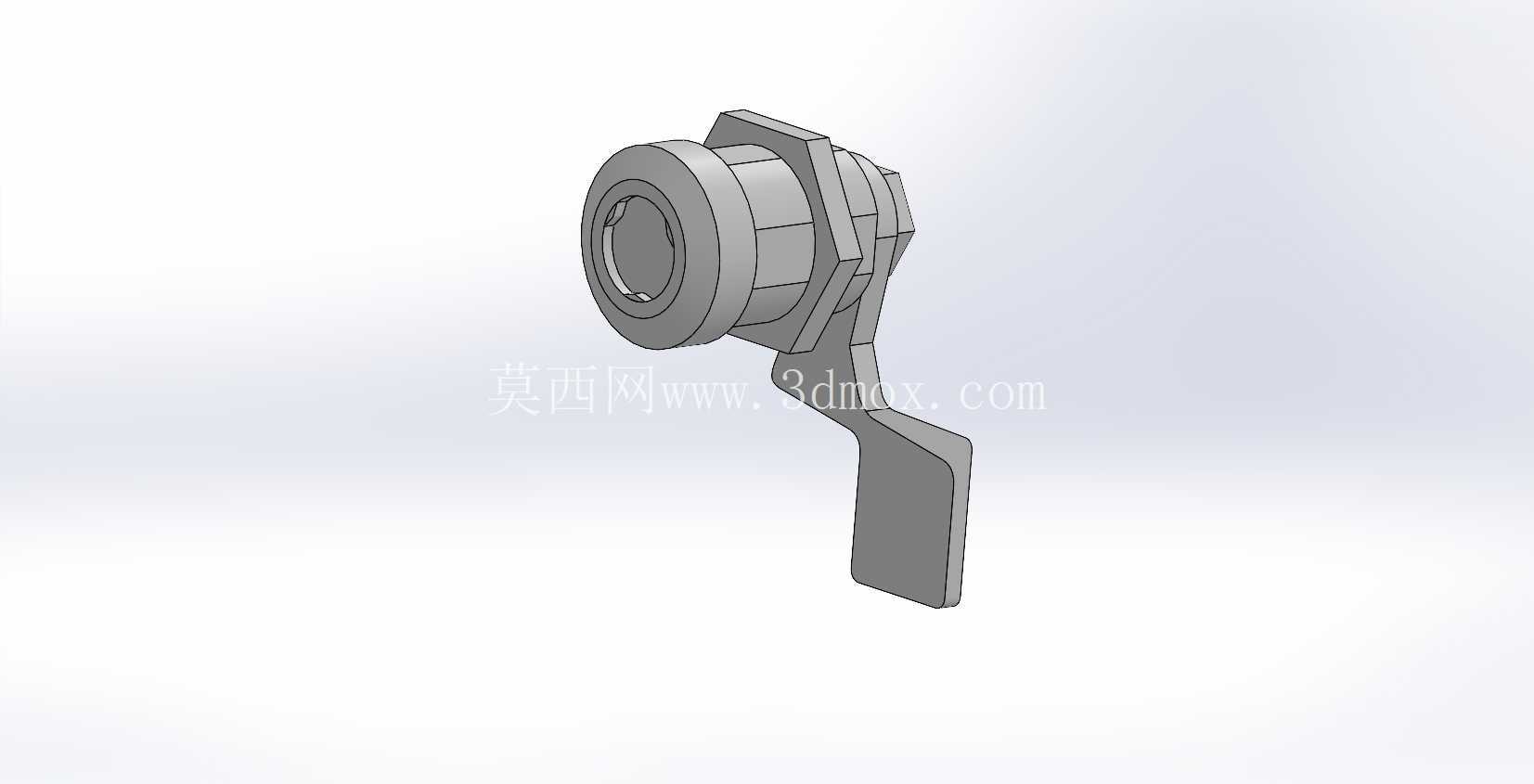

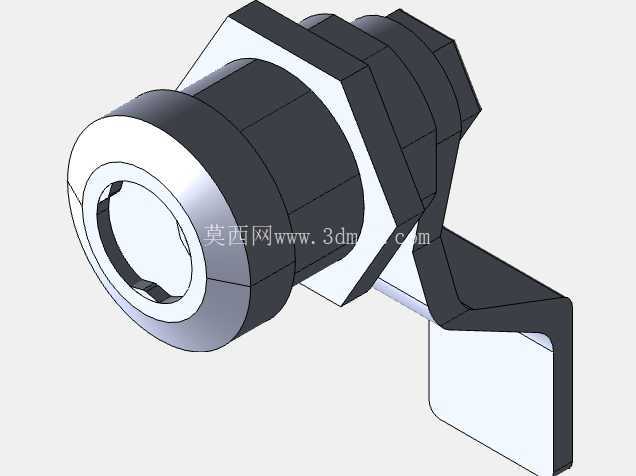

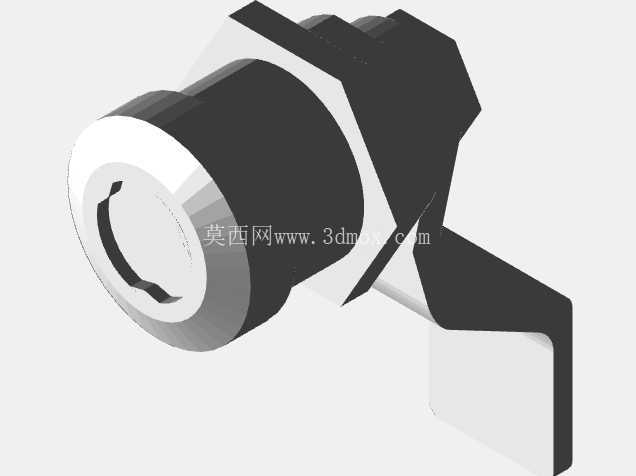

　　从结构设计逻辑来看，锁体采用一体式压铸基座，基座上设计有带限位台阶的外螺纹安装段，可直接穿过门板上的预制安装孔，通过配套的薄型锁紧螺母从门板背面完成固定，安装边界清晰，适配门板厚度范围覆盖1mm到5mm的冷轧钢板、铝合金板或者工程塑料板材，安装孔仅需加工对应直径的圆孔即可，无需额外加工异形定位槽，降低了门板加工的工序复杂度。锁芯部分采用内凹式三角驱动槽，这类驱动结构的优势在于扭矩传递稳定，不会像一字槽或者十字槽那样容易因为施力偏斜造成槽口滑牙，同时配套的专用三角钥匙也能实现一定的权限管控，避免无关人员随意开启。这款杠杆式压紧锁具的结构设计，核心面向工业柜体、小型设备舱门、检修口盖板这类需要频繁启闭且要求压紧密封的使用场景，在户外配电箱、通讯机柜、小型试验设备舱、工程机械侧盖这类场景中应用十分普遍。不同于普通转舌锁仅实现锁闭定位的功能，这款锁具在锁舌转动到位后，可通过杠杆结构的行程余量实现对门板的持续压紧，能配合门板周边的密封胶条实现可靠的防尘防水密封，避免普通转舌锁锁闭后存在间隙、密封失效的问题。

　　锁舌部分采用一体化弯折的杠杆式结构，锁舌与锁芯转轴的连接位置做了偏心设计，当钥匙带动锁芯转动90度时，锁舌会从与门板平行的开启位置转动到垂直于门板的锁闭位置，在转动行程的末端，偏心结构会带动锁舌向门板方向产生2mm左右的压紧行程，这个行程量刚好可以压缩常用的3mm厚发泡橡胶密封条至合适的压缩量，既不会因为压缩量过大造成密封条永久变形失效，也不会因为压缩量不足导致密封不严。锁体基座与门板接触的位置设计有一圈凸起的密封环槽，安装时可以配套O型密封圈，避免水汽、灰尘从锁具安装孔的缝隙进入柜体内部，这一细节设计在户外使用场景下尤为重要，很多同类锁具往往忽略安装面的密封，导致雨水顺着安装缝隙渗入柜体，造成内部元器件锈蚀。

　　从建模细节来看，整个锁具的运动配合间隙控制在0.1mm到0.15mm之间，既保证锁芯转动顺畅无卡滞，又不会因为间隙过大造成锁舌晃动、锁闭后旷量明显的问题。锁舌的末端做了圆弧过渡处理，在锁闭转动过程中不会刮擦门板背面的喷塑层或者安装框架的表面，避免长期使用后刮掉涂层造成锈蚀。基座的外螺纹采用细牙螺纹设计，细牙螺纹的自锁性能更好，在设备长期振动的工况下，背面的锁紧螺母不会出现松脱，同时细牙螺纹的螺距更小，安装时可以更精准地调整锁体的安装高度，适配不同厚度的门板和密封件组合。

　　在实际选型使用时，需要注意安装孔的中心距离门板边缘的尺寸不能小于锁舌长度的二分之一，避免锁舌转动时与柜体边框发生干涉，这款锁具的锁舌有效压紧长度为18mm，对应的安装孔中心距边框最小距离为12mm即可满足安装要求。另外锁体的外露部分做了六角形的防滑结构，在拧紧背面锁紧螺母时，可以用扳手卡住外露的六角部分固定锁体，避免锁体跟着螺母转动造成安装错位。整个锁具的所有棱角位置都做了R0.5的圆角处理，没有尖锐的毛刺棱角，在安装和日常启闭操作时不会划伤操作人员的手部，符合机械产品的安全设计要求。
