垂直风力涡轮机3D打印底座结构件

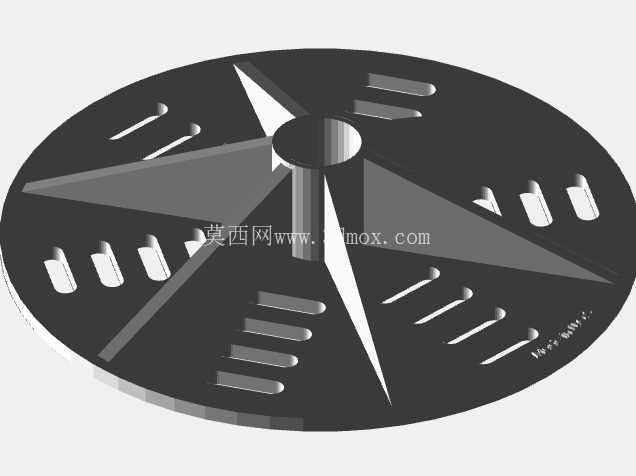

　　该结构件的核心应用场景覆盖两类工程需求，其一作为小型垂直轴风力涡轮机的安装基座，适配桌面级3D打印工艺制作，可直接用于小型风能发电装置的原型验证、户外小型离网供电场景的设备搭建；其二可拓展作为户外路灯的移动安装基座，适配临时照明点位、可移动光伏路灯系统的快速部署需求，无需现场浇筑混凝土基础，大幅降低临时点位的施工成本与周期。从功能特性来看，该基座采用圆盘式主体结构，中心设置凸起的定位轴台，可直接与垂直风力涡轮机的中心转轴配合，轴台高度经过匹配设计，既能够保证转轴安装后的同轴度，又可预留足够的轴向限位空间，避免涡轮转动过程中出现轴向窜动。

　　圆盘主体上均匀分布多组放射状加强筋，筋条采用三角形截面设计，从中心轴台一直延伸至圆盘外边缘，在不额外增加整体厚度的前提下，大幅提升基座的抗扭、抗弯载荷能力，能够承受涡轮转动过程中产生的周期性扭矩，以及户外环境下的侧向风压载荷。圆盘边缘区域设置多组长条形镂空槽，槽体沿圆周方向均匀排布，一方面可降低基座整体重量，减少3D打印过程中的材料消耗，另一方面镂空槽可作为安装固定位，既能够通过扎带、螺栓将基座与地面支架、路灯杆体进行连接，也可在槽位内穿设配重块，提升户外放置时的抗风稳定性。

　　设计过程中充分考虑3D打印的工艺特性，所有结构均采用无悬空设计，加强筋与圆盘主体的连接位置均设置过渡圆角，避免打印过程中出现应力集中导致的层间开裂，所有竖直面的拔模角度控制在1度以内，既保证打印完成后无需额外支撑即可顺利成型，又能够保证中心轴台与转轴配合的尺寸精度。从安装边界来看，基座整体为等直径圆盘结构，外圆尺寸适配常规小型垂直风力涡轮机的安装直径，中心轴台的内径与常规小型涡轮的转轴直径形成公差配合，安装时无需额外加工转接件，直接将涡轮转轴插入轴台即可完成径向定位，再通过侧面的紧定螺钉孔（可根据实际需求在对应位置后期加工）完成轴向固定。

　　当作为路灯移动基座使用时，圆盘底部为完全平面结构，可直接放置在硬化地面、草地等不同场地，通过边缘镂空槽打入地钉即可完成固定，若需要提升稳定性，可在圆盘上方放置配重块，放射状加强筋形成的格构空间可对配重块形成侧向限位，避免配重块滑移。结构的载荷分布经过优化，中心区域承受涡轮或灯杆的垂直载荷，通过放射状筋条将载荷均匀传递至整个圆盘底面，避免局部应力过大导致基座变形，即使采用PLA等常规3D打印材料制作，也能够满足小型设备的长期使用需求，若采用ABS、PETG等耐候性材料打印，可直接用于户外环境，耐受常规的日晒雨淋与温度变化。在原型验证阶段，该结构可直接打印后快速组装，无需开模或机加工，大幅缩短小型风能设备、移动照明设备的研发迭代周期，针对不同功率的涡轮、不同重量的灯杆，可通过调整圆盘厚度、筋条高度、镂空槽数量快速调整基座的承载能力，无需对整体结构进行颠覆性修改。
