在各类旋转副、直线滑动副的支撑结构设计中,衬套作为替代整孔轴承的轻量化支撑元件,常被用于载荷中等、转速不高、安装空间受限的工况场景,比如小型自动化设备的导杆支撑、轻工机械的铰接转轴位、压铸模具周边的辅助导向机构,都能见到这类开槽圆柱衬套的应用。不同于整体式无开口衬套,这款带纵向开槽的结构在实际装配时,能借助开槽带来的微量弹性变形,抵消轴类零件加工时的微小尺寸公差,避免过盈装配时出现衬套涨裂、轴件卡滞的问题,同时在轴件运行产生热膨胀时,开槽位置能预留出足够的形变余量,不会因为温升导致配合间隙消失,出现抱轴、磨损加剧的故障。

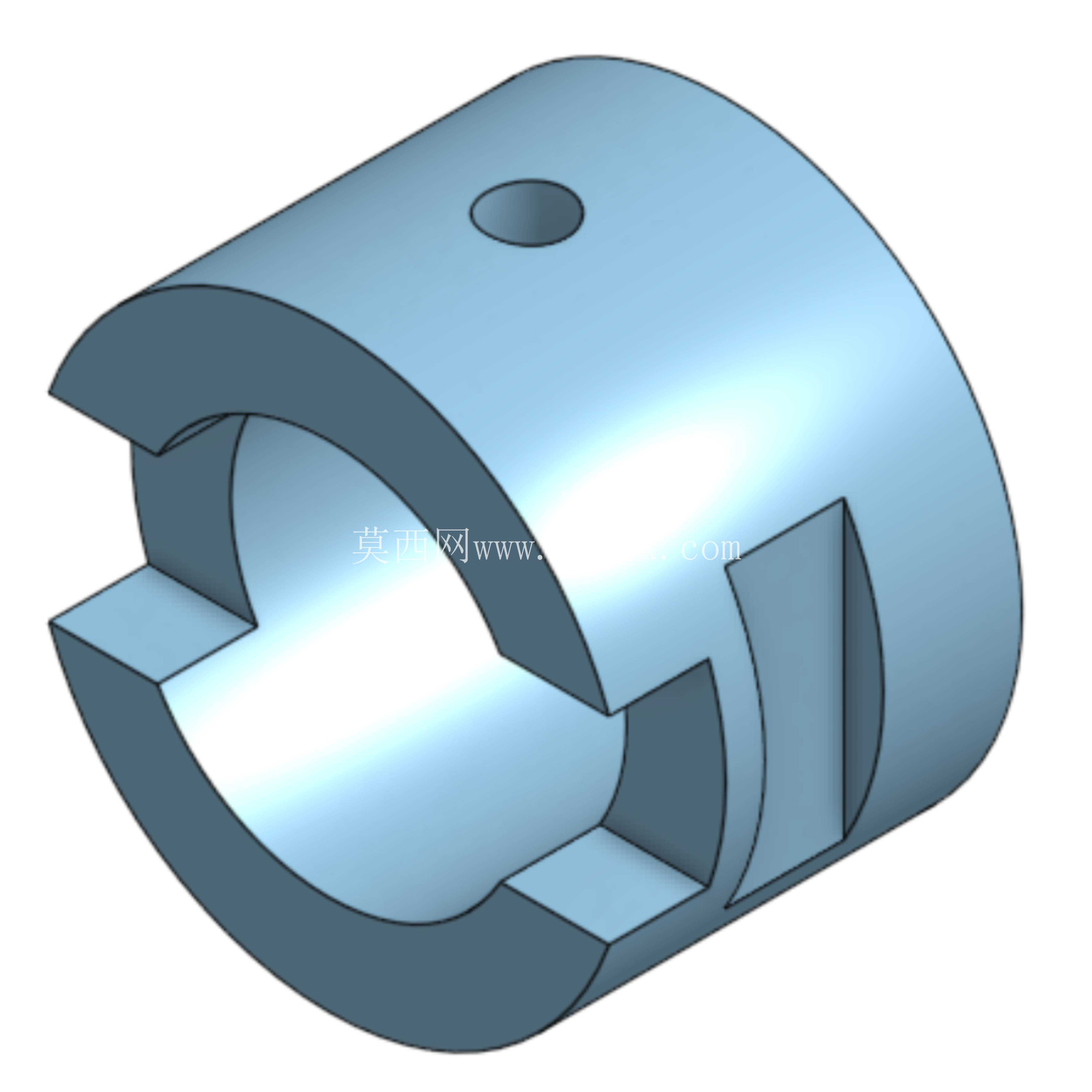

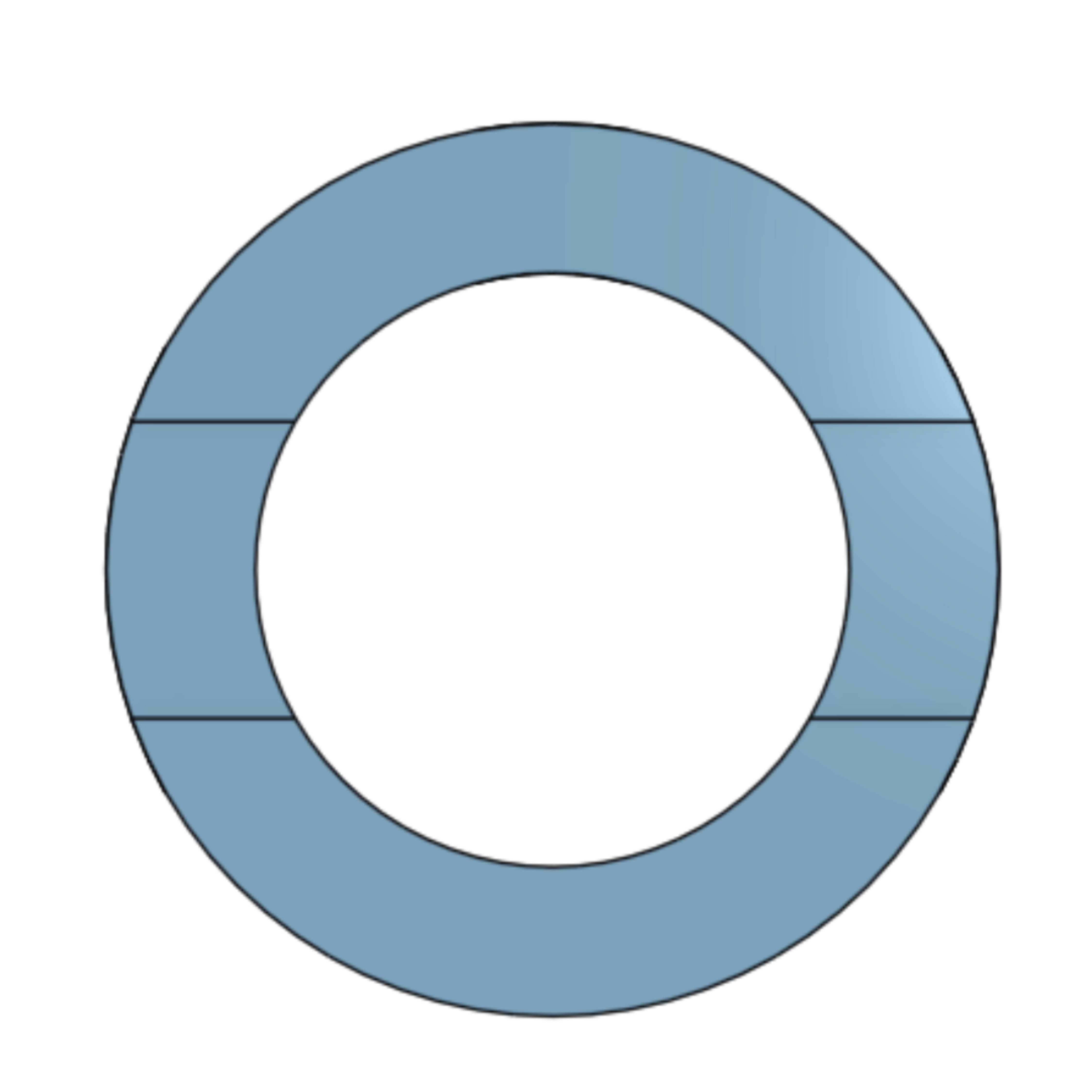

从结构功能来看,衬套外圆为完整圆柱面,可直接压入设备基座的预制安装孔内,依靠外圆与基座孔的过盈配合实现周向与轴向固定,无需额外设置紧定螺钉或定位销,能大幅简化安装位的加工工序,降低基座的加工成本。衬套内壁为光滑圆柱支撑面,直接与运动轴件的外圆接触,承担径向载荷的同时,为轴件提供稳定的运动导向,内壁的加工粗糙度可根据实际工况调整,低速轻载场景可直接采用精镗加工面,有更高耐磨需求时可在内壁镶嵌铜合金层或固体润滑材料。衬套侧壁开设的纵向通槽,除了提供装配与热胀形变余量外,还能在设备维护时,借助专用工具通过槽位撬动衬套,方便磨损后的衬套拆卸更换,无需对基座孔进行破坏性拆解,能大幅缩短设备停机维护的时间。

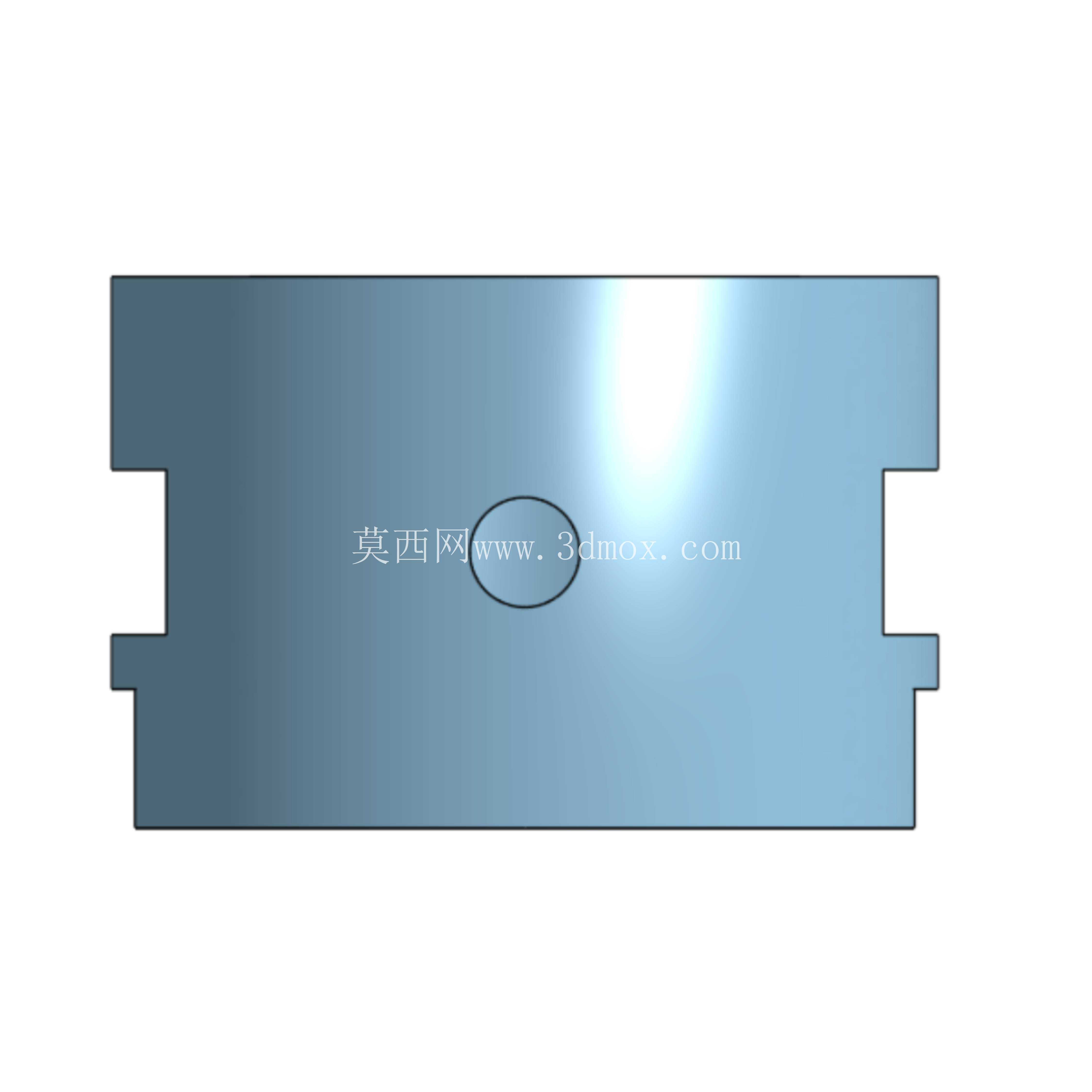

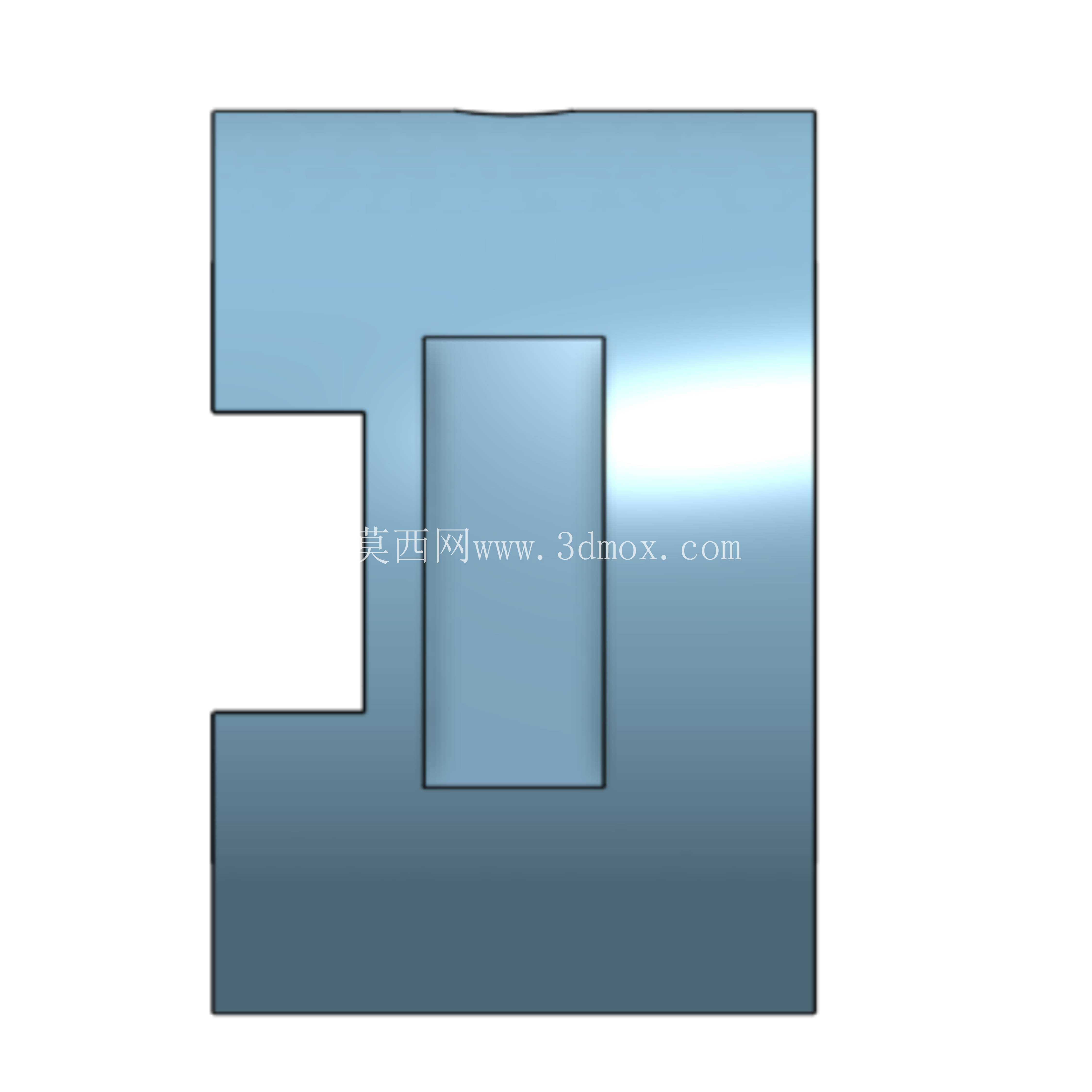

衬套侧壁设置的径向润滑孔,直接贯通衬套壁厚,安装时可将该孔与基座上预设的注油孔对齐,日常维护时可通过注油嘴直接向衬套与轴的配合面注入润滑脂,润滑脂会顺着轴与衬套的配合间隙均匀分布在整个接触面上,形成稳定的油膜,大幅降低运动过程中的摩擦系数,减少衬套与轴的磨损量,延长整套支撑结构的使用寿命。不同于无润滑孔的衬套需要完全拆解后才能补涂润滑脂,带径向润滑孔的结构可实现不停机在线注油维护,适配连续运行的自动化生产线设备需求。衬套端部设置的集成侧凹槽,主要用于安装时的周向定位,可与基座孔内的定位凸台配合,防止衬套在轴件运动过程中出现周向转动,避免润滑孔错位导致的润滑失效问题,同时该凹槽也可作为拆卸时的受力点,配合拉马工具快速取出旧衬套。
从安装边界尺寸来看,这类衬套的外径尺寸需与基座安装孔保持H7/p6的过盈配合公差,内径尺寸与运动轴保持H8/f7的间隙配合公差,衬套的长度通常设置为轴径的1.2-2倍,保证足够的支撑接触面积,避免单位面积载荷过大导致的快速磨损;径向润滑孔的直径通常设置为3-5mm,位置处于衬套轴向中点位置,保证润滑脂能均匀流向两端配合面;纵向开槽的宽度通常设置为1.5-3mm,开槽深度贯通整个衬套壁厚,开槽的边缘需做倒钝处理,避免装配时刮伤轴件表面或基座孔内壁。在实际选型应用时,若应用场景存在较大的冲击载荷,可适当增加衬套的壁厚,提升整体结构的抗变形能力;若应用场景为洁净环境无额外润滑条件,可选用自润滑材质加工该衬套,润滑孔可作为粉尘排出通道使用,避免磨屑在配合面堆积加剧磨损。
在三维建模过程中,这类衬套的建模逻辑需优先保证配合尺寸的精度,外圆、内孔的圆柱度公差需控制在0.01mm以内,润滑孔的位置度公差需与安装基座的注油孔位置匹配,开槽的两侧面需保持平行,避免装配时出现应力集中;建模时可优先绘制衬套的外圆与内孔回转体,再通过拉伸切除命令加工纵向开槽与端部凹槽,最后添加径向润滑孔特征,所有锐边位置需添加0.2-0.5mm的倒角,去除加工毛刺的同时,方便装配时的导向导入。这类衬套的材质通常根据工况选择,普通工况可选用45号钢淬火处理,硬度达到HRC40-45即可满足耐磨需求,有腐蚀环境的场景可选用304不锈钢加工,有低摩擦需求的场景可选用锡青铜或镶嵌石墨的铜合金材质,不同材质的衬套在建模时无需调整结构尺寸,仅需在工程图中标注对应的材质与热处理要求即可。
