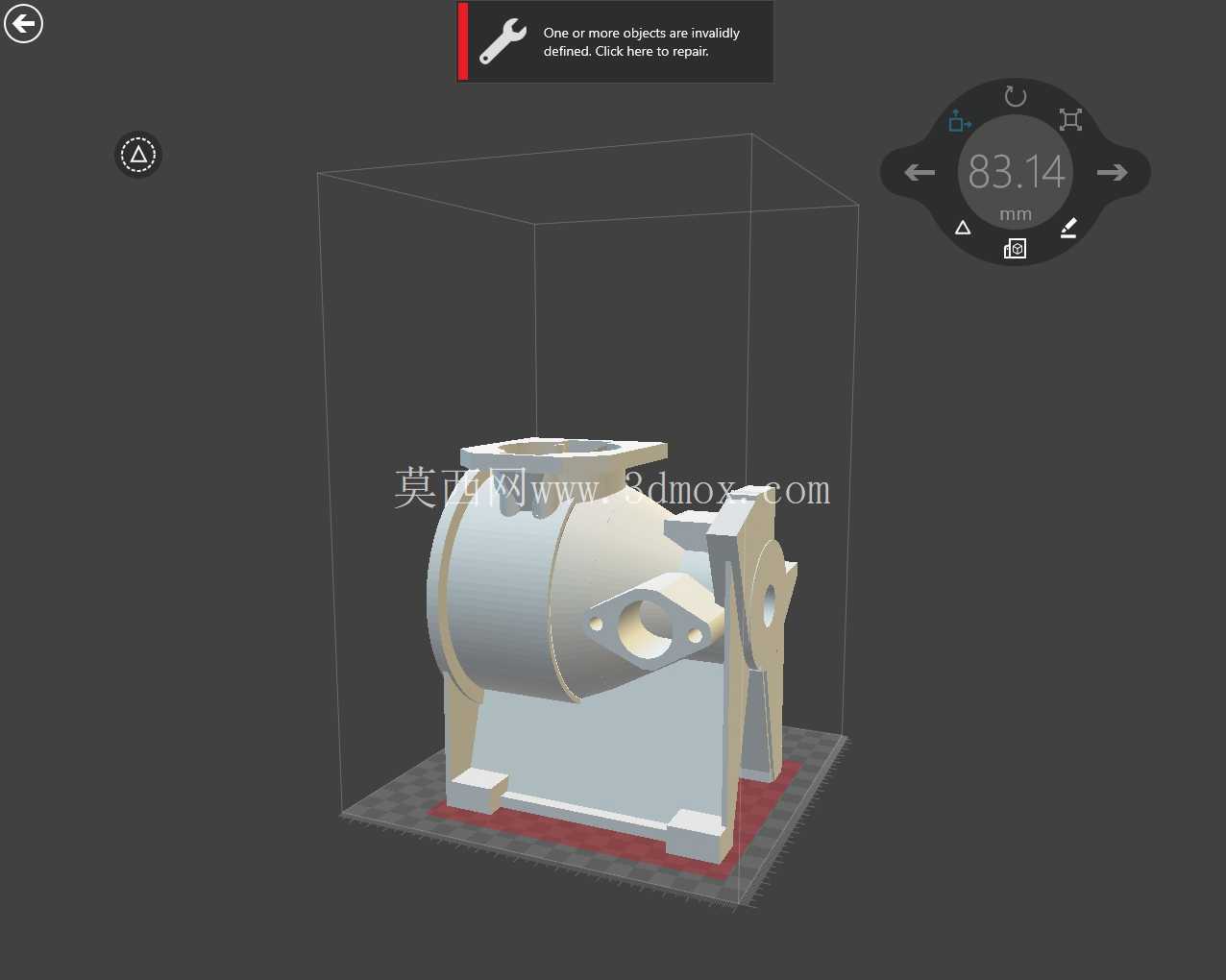

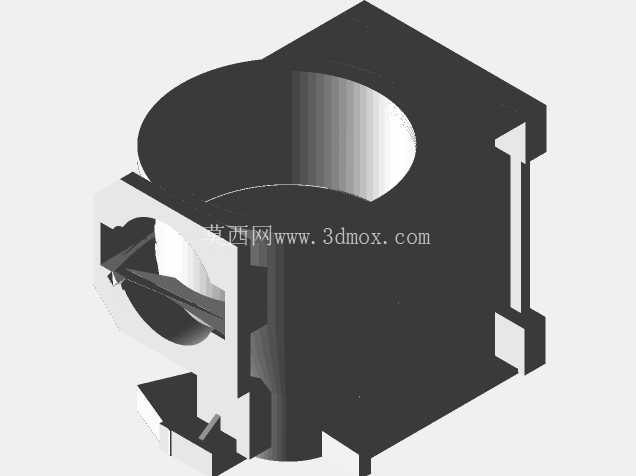

单工服务循环发动机底端壳体结构

　　在小型动力单元的配套结构设计中，发动机底端壳体承担着整机支撑、腔体密封、部件定位的多重作用，这类构件常见于单工服务循环类的小型动力设备，多用于便携作业机具、小型辅助动力装置、定制化实验动力平台的搭建场景，区别于量产车用发动机的标准化壳体，这类适配特定循环工况的底端结构，需要匹配单循环工作逻辑下的受力、安装、密封需求，不能直接套用通用发动机壳体的设计参数。从实际使用场景来看，这类底端结构首先要承担整机的静载荷与工作动载荷，发动机运行过程中产生的往复振动、曲轴端的冲击载荷，都会通过连接结构传递到底端壳体上，因此结构的加强筋布局、安装脚的厚度设计，都需要对应实际受力路径做优化，避免长期运行出现应力集中导致的开裂问题。

　　从结构功能上看，该底端构件一方面为曲轴、连杆等内部运动部件提供下部密封腔体，阻挡外界粉尘、水汽进入动力腔，同时约束内部润滑油的泄漏路径，保证运动副的润滑环境稳定；另一方面，壳体侧面预留的连接耳位，用于对接外部附属部件，包括油路接口、固定支架、传感元件安装位，这些接口的位置精度直接影响后续附属部件的装配效率，设计时需要提前匹配周边部件的安装边界，避免出现装配干涉。设计思路上，这类壳体采用一体化压铸成型的结构逻辑，主体腔体为回转类结构适配缸筒的圆形截面，下部延伸出对称的支撑脚，将整机载荷均匀分散到安装基础面上，支撑脚与主体腔体的过渡位置做了大圆角过渡，减少压铸过程中的冷隔缺陷，同时降低应力集中系数。

　　侧面的凸台结构并非冗余设计，每个凸台对应一个安装接口，其中带通孔的耳位用于穿装固定螺栓，盲孔凸台用于安装附属支架，凸台的高度根据螺栓的旋合长度、密封件的压缩量做匹配，避免螺栓过长顶碰内部运动部件，或是密封面压合量不足导致渗漏。从尺寸边界来看，该构件主体回转段直径适配对应排量的单循环发动机缸径，整体高度控制在满足曲轴回转空间的最小范围内，避免不必要的体积冗余，支撑脚的安装孔位间距符合小型动力单元的通用安装尺寸规范，可以直接适配多数标准机架的安装孔位，不需要额外做转接板设计，降低整机集成的成本。在结构细节处理上，壳体内部的加强筋沿着载荷传递方向布置，从支撑脚位置一直延伸到缸筒连接法兰处，既提升了整体结构的刚性，减少运行过程中的壳体形变，又不会过多增加构件的整体重量，符合小型动力单元轻量化的设计需求。腔体内部的边角位置都做了圆弧过渡，避免压铸过程中出现尖角缺料的问题，同时也减少润滑油在腔体内部的残留死角，利于润滑油的回流循环。侧面的连接法兰面做了凸台止口设计，装配时可以实现径向定位，不需要额外做找正工序，提升装配效率，止口表面的粗糙度要求匹配密封件的压缩需求，保证静态密封的可靠性。

　　这类结构在实际选型应用中，需要重点核对安装孔位的相对位置、腔体内部的净空尺寸、各个接口的通径参数，确保和上部缸体、侧装部件的匹配度，避免出现装配后运动部件刮碰壳体、接口错位无法对接的问题。对于三维建模从业者来说，这类壳体结构的建模重点在于理清各个特征的功能逻辑，不能只照着外形做曲面复刻，要理解每个凸台、每个加强筋、每个圆角对应的工艺与受力需求，才能保证模型在后续的工程分析、模具设计环节具备实用价值，而不是仅具备外观展示作用。在实际工程应用中，这类底端壳体的压铸成型工艺性也是设计阶段需要考量的重点，壁厚要尽量保持均匀，避免出现壁厚差过大导致的压铸缩孔缺陷，支撑脚位置的厚度如果超过主体壁厚，需要做局部掏空处理，既减少材料用量，又避免成型缺陷。安装孔的位置要尽量设置在实体凸台上，避免孔位周边壁厚过薄导致装配时螺栓压溃壳体材质。
