机械绘图练习用异形连接结构件

　　在日常机械结构设计的绘图练习场景中，这类异形连接结构件常被用作识图、建模能力训练的典型载体，其结构形态融合了多种机械加工特征，能帮助从业者快速掌握复杂截面零件的投影逻辑与三维建模思路。从实际应用场景来看，这类带卡槽与凸台结构的零件，多作为设备内部的定位连接构件使用，常见于工装夹具的定位模块、小型自动化设备的工位衔接部位，承担相邻部件的位置限定、载荷传递作用，其凹凸配合的结构设计可有效避免装配时的错位问题，提升组件装配后的整体刚性。

　　从功能特性层面分析，该零件一侧的开放式卡槽结构可快速卡入对应规格的型材或杆件，无需额外紧固件即可实现初步定位，另一侧的带孔凸台则可通过销钉或螺栓完成与相邻安装面的固定，两种连接结构的组合让该零件同时具备快装与稳固连接的特性，适配需要频繁拆装调整的设备工位。设计思路上，该零件采用等壁厚的主体结构，所有转角处均设置了工艺圆角，既避免了加工过程中的应力集中问题，也降低了铣削加工时的刀具损耗，零件上的卡槽宽度与凸台孔径采用了机械设计常用的优先配合尺寸，可直接与标准件、通用型材完成适配，无需额外定制配套连接件。

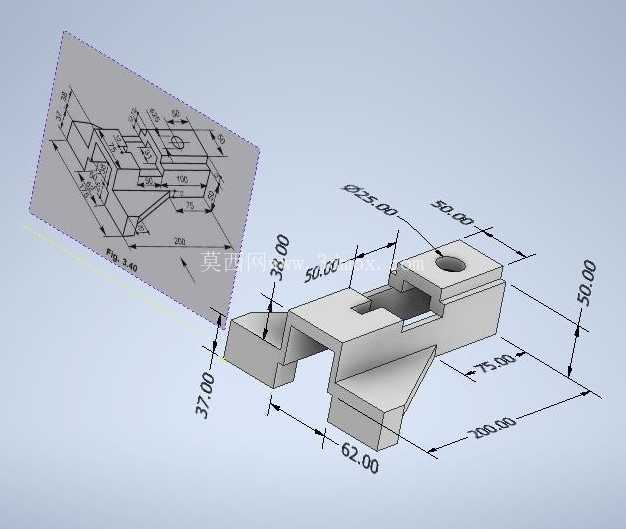

　　外形尺寸与安装边界方面，该零件整体沿长度方向呈渐变式截面形态，最宽处的卡槽开口尺寸适配常用的20系列铝型材安装边，凸台处的安装孔中心距零件端面的距离预留了足够的螺栓扳手操作空间，装配时不会与周边相邻构件产生干涉，零件的总高度控制在常规工装板的安装层间距范围内，可直接嵌入多层堆叠的工装模块中使用，无需额外调整周边设备的安装空间。在建模练习过程中，这类零件能帮助从业者熟练掌握拉伸、切除、倒角等基础建模命令的组合使用，理解不同特征之间的尺寸约束逻辑，同时也能通过对该零件的结构拆解，掌握实际工业场景中连接构件的设计要点，比如卡槽的导向斜角设计可提升装配时的导入效率，凸台处的沉孔结构可让螺栓安装后不突出零件表面，避免与运动部件产生刮擦。

　　从加工可行性角度看，该零件的所有特征均可通过三轴铣床一次装夹完成加工，无需特殊工装夹具，加工成本较低，适合作为小批量定制设备的连接构件使用，其表面无需额外做特殊处理，常规的发黑或镀锌处理即可满足一般工业场景的防锈需求。
