工业导向滚轮导轨结构设计

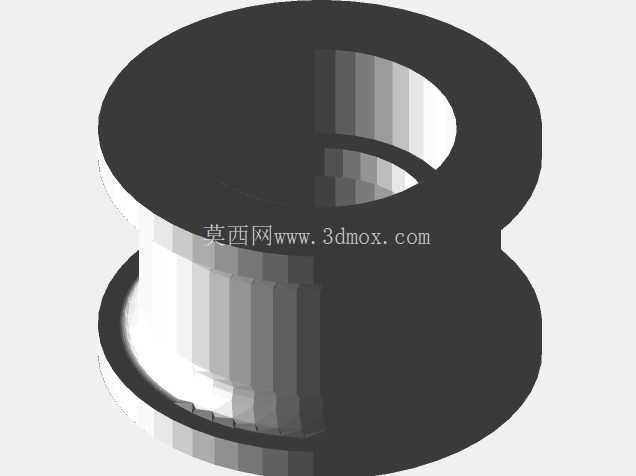

　　在自动化生产线的物料输送工位、压铸模具的开模合模导向段、精密检测设备的位移滑台模组中，这类导向滚轮导轨是承担直线运动导向、承载侧向载荷的核心基础零件，区别于传统滑动摩擦导轨，滚轮式结构通过滚动接触将运动副的摩擦系数控制在极低区间，能有效降低驱动端的动力损耗，在高速往复运动场景下还能减少摩擦发热带来的结构形变，长期运行的精度保持性更具优势。从结构设计逻辑来看，该滚轮采用双凸缘的工字形截面构型，中间内凹的轮槽与导轨轨面做适配贴合，两侧凸起的轮缘能够约束滚轮在垂直于运动方向的位移，避免运行过程中出现脱轨、偏摆的问题，轮缘与轨侧的预留间隙控制在0.1到0.2毫米区间，既不会因为间隙过大导致导向精度不足，也不会因为间隙过小在热胀状态下出现卡滞。

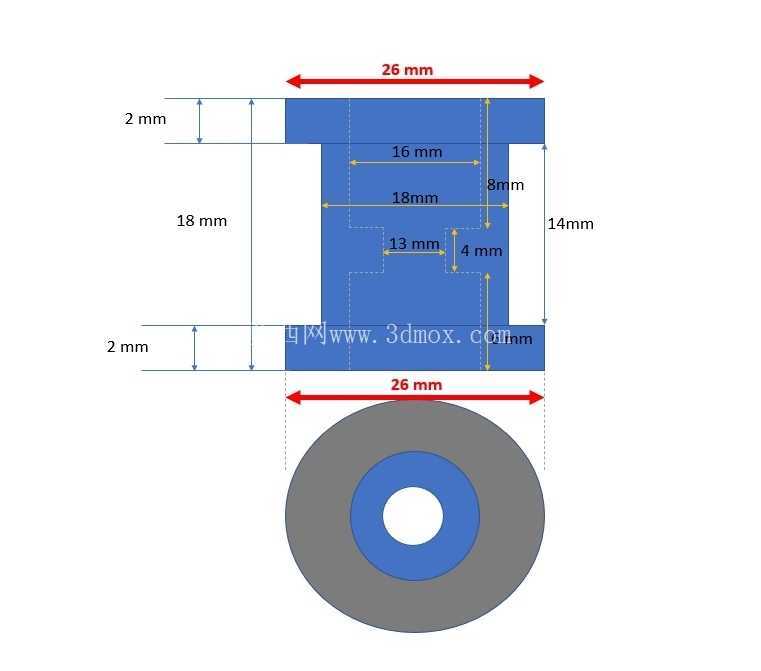

　　滚轮的主体承载面做了等壁厚设计，在满足径向载荷承载要求的前提下，尽可能降低零件自身重量，减少运动过程中的惯性冲击，轮体与安装轴配合的内孔采用基孔制公差设计，适配常规的标准销轴安装，不需要额外做定制化的轴类加工，能够降低整机组装的加工成本。在实际设备选型适配过程中，需要重点关注滚轮的外径、轮槽宽度、内孔直径这几个核心安装边界尺寸：外径尺寸决定了滚轮与导轨接触后的中心高度，直接关联整套运动机构的安装基面高度差，若多组滚轮配套使用，外径尺寸的一致性偏差需要控制在0.05毫米以内，避免出现个别滚轮悬空不受力、载荷集中在少数接触点的情况；轮槽宽度需要与配套导轨的轨身宽度做匹配，保证轮槽工作面与轨面的接触面积达到设计值，减少局部接触应力过大导致的 premature 磨损；内孔直径与安装轴的配合公差选择H7/g6间隙配合，既保证滚轮能够绕轴灵活转动，又不会因为配合间隙过大出现运行过程中的径向跳动。

　　这类导向滚轮导轨的应用场景覆盖非常广，在压铸模具的抽芯机构中，它可以承担抽芯滑块的运动导向，承受铝液填充过程中传递到滑块的侧向胀型力，避免抽芯机构出现偏移导致铸件尺寸超差；在自动化仓储的堆垛机行走机构中，多组滚轮配套使用能够为堆垛机的升降、横移提供稳定导向，承受货箱加载后的偏载力矩；在轻工机械的包装生产线中，这类滚轮可以作为输送带的导向定位件，保证输送带长期运行不跑偏，减少输送带的边缘磨损。

　　设计过程中还需要考虑滚轮的受力工况，针对不同载荷等级选择对应的材质与热处理工艺，常规轻载场景下采用工程塑料材质即可满足使用要求，同时具备自润滑、低噪音的优势；中重载场景下则采用轴承钢材质，滚道面做淬火处理提升表面硬度，保证长期重载运行下的使用寿命。轮体的过渡圆角位置做了应力释放设计，避免截面突变位置出现应力集中，在承受冲击载荷时不会从圆角位置发生断裂。安装时需要保证同组滚轮的安装基面平面度控制在0.1毫米每米范围内，导轨的安装直线度偏差不超过0.08毫米每米，否则会导致滚轮与导轨的接触状态恶化，出现运行阻力增大、磨损加快、异响等问题。在日常维护层面，这类滚轮结构不需要复杂的润滑维护，仅需要定期清理轮槽与导轨面附着的金属切屑、粉尘等杂物，避免硬质颗粒进入滚动接触面造成滚道面压痕损伤，就能保证长期稳定运行。相较于直线滚珠导轨，这类滚轮导轨对安装基面的精度要求更低，在长距离输送场景下的成本优势更明显，同时具备更强的抗污染能力，在压铸、焊接、金属切削这类加工环境相对恶劣的车间场景中，适配性远高于精密滚珠导轨。
