气流调节用内花键旋钮结构设计

在工业气动控制、民用燃气通路、小型通风设备的气路调节环节，这类带内花键的调节旋钮是操作人员直接接触的执行交互部件，区别于普通手拧旋钮，它的内花键结构直接和调节阀的阀杆花键端配合，不存在周向打滑的间隙，转动时的扭矩传递效率更高，哪怕是带一定阻尼的密封阀杆，也能精准传递操作力矩，不会出现旋钮空转、调节滞后的问题。从实际使用场景来看，这类旋钮常配套在小型调压阀、燃气灶具风门调节、实验室气路流量微调阀、小型通风管道风量调节机构上，操作人员通过转动旋钮改变阀瓣的开合角度或者通风口的遮挡面积，实现气流流量、压力的线性调节，因为直接和操作端接触，旋钮的外圈做了偏心的止挡凸台，转动到极限开合位置时，凸台会和阀体上的限位结构抵接，避免操作人员过度旋转导致阀杆密封件损坏或者调节行程超限。

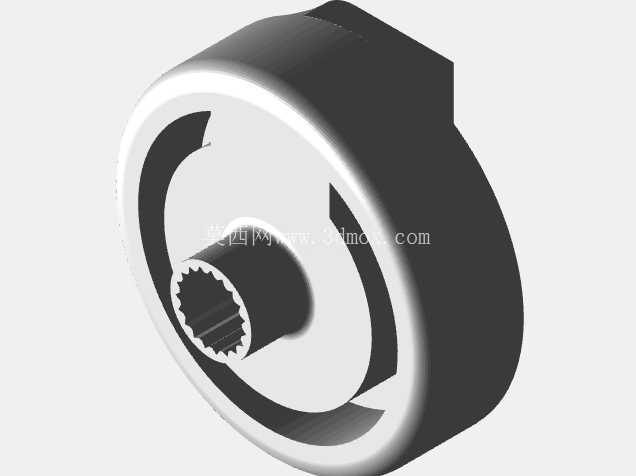

从设计思路上拆解这个零件，首先要匹配对应阀杆的花键参数，内花键的模数、齿数、压力角完全和配套阀杆的外花键契合，装配时不需要额外的紧固件，直接将旋钮按压套入阀杆端部即可，花键的配合间隙控制在0.02-0.05mm之间，既保证装配顺畅，又不会出现周向窜动。旋钮的主体轮廓采用圆盘式结构，外圈的握持面做了微弧的收边，没有尖锐的棱角，操作人员转动时手指贴合的触感更舒适，即使长时间反复调节也不会出现硌手的问题。外侧的偏心凸台除了限位作用，还能作为调节位置的视觉标识，凸台指向的位置对应阀体上的刻度标识，操作人员不需要额外观察阀位，通过凸台的朝向就能快速判断当前气流的开合程度，在光线不佳的设备安装场景下，也能通过触摸凸台位置快速判断阀位状态。

关于安装边界的尺寸设计，这类旋钮的轴向厚度通常控制在12-18mm之间，套入阀杆后突出阀体安装面的高度不超过15mm，不会因为突出尺寸过大导致设备运输、安装过程中被磕碰损坏，也避免日常操作时被意外剐蹭导致气路参数误变动。内花键的深度设计为8-10mm，足够包裹阀杆的花键段，不会因为配合长度过短导致应力集中，长期使用下花键齿不会出现崩齿、磨损的问题。零件采用压铸工艺成型，材料通常选用锌合金或者铝合金，压铸成型后表面做哑光喷塑处理，既具备足够的结构强度，耐受日常操作的磨损，也不会因为手汗、环境潮气出现锈蚀问题，适配工业车间、厨房、实验室等不同的使用环境。

在结构细节上，旋钮的端面做了环形的减重槽，在保证整体结构刚性的前提下减少零件用料，降低压铸成型的收缩变形概率，减重槽的圆角全部做R1以上的过渡，避免压铸时出现应力集中导致的零件开裂。内花键的齿端做了导入倒角，装配时不需要精确对准齿位，稍微旋转就能顺利套入阀杆，提升装配效率。外圈的握持面没有做额外的滚花结构，因为这类旋钮的操作力矩通常不大，光滑的弧面配合足够的握持直径，就能提供充足的转动摩擦力，同时光滑的表面更容易清洁，在厨房、实验室这类有油污、粉尘的场景下，不会在纹路缝隙里积存污渍，日常维护更方便。从实际使用的可靠性来看，这类旋钮的抗扭强度能达到1.5N·m以上，远超正常调节需要的操作力矩，即使操作人员用力稍大也不会出现旋钮断裂、花键滑牙的问题，使用寿命能达到万次以上的调节循环，满足各类气路调节设备的长期使用需求。
