汽车牌照安装固定边框结构设计

日常做汽车外饰配套结构设计时，车牌安装边框是很容易被忽略但直接影响合规性与装配可靠性的小部件，这次梳理的这款车牌边框结构，完全围绕民用车牌的安装适配场景做设计，首先要明确的是它的核心应用场景就是乘用车辆、商用车辆前后保险杠的牌照安装位，作为车牌与车身安装面之间的过渡承载件，既需要给车牌提供刚性支撑，避免车辆行驶过程中车牌因为气流冲击、路面颠簸出现弯折、翘边、异响，也需要遮挡车牌安装位周边的保险杠注塑毛边、安装孔位偏差，兼顾外观整洁度。

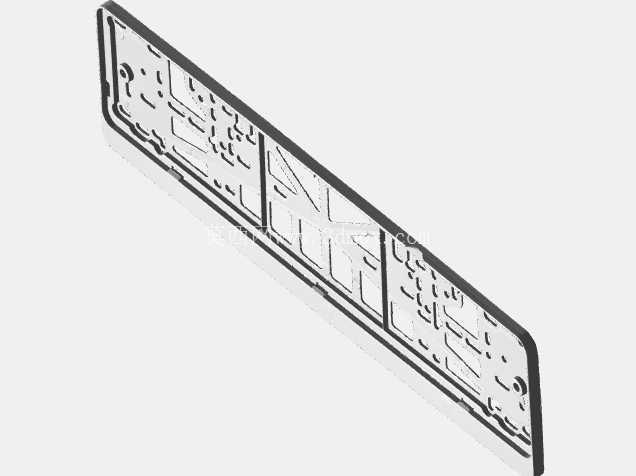

从功能特性来看，这款边框采用了窄边镂空的结构设计，首先严格贴合机动车号牌的外轮廓尺寸做内圈限位，内圈的翻边高度刚好卡住车牌的厚度，不会遮挡号牌字符边缘，完全符合号牌安装的规范要求，不会出现边框压字的合规风险。边框背面设置了多个定位凸点，对应保险杠上的标准牌照安装孔位，凸点的高度设计为2mm，刚好抵消保险杠安装面的轻微弧度，让车牌安装后保持平整，不会因为安装面不平整导致车牌受力不均出现断裂。边框表面的镂空结构不是单纯为了减重，每一处镂空的位置都对应车牌背面的加强筋避让位，避免安装时边框顶到车牌背面的注塑凸起，同时镂空结构可以减少风阻，车辆高速行驶时气流可以从镂空处穿过，降低边框受到的正向风压，减少长期使用后的变形概率。

设计思路上，首先是优先保证安装适配性，所有安装孔的孔距严格按照国标机动车号牌安装尺寸设定，孔位做了长圆孔设计，允许±3mm的安装调整量，适配不同车型保险杠安装孔的制造公差，不需要现场扩孔就能完成装配。其次是考虑使用耐久性，边框的边缘全部做了R1.5的圆角处理，没有尖锐棱角，既避免安装时划伤操作人员，也防止长期使用过程中边缘割伤车漆，同时圆角结构可以减少应力集中，在低温环境下不会因为轻微磕碰出现脆裂。边框的厚度设计为3mm，在保证足够刚性的前提下，不会因为边框过厚导致车牌安装后突出保险杠表面过多，减少剐蹭风险。

安装边界方面，这款边框的整体外轮廓尺寸比标准车牌外轮廓大12mm，上下边各宽5mm，左右边各宽1mm，安装后不会超出车身侧面的投影范围，符合车辆外饰件的外凸要求。安装时只需要将边框卡在车牌背面，对准保险杠上的安装孔，用标准的车牌固定螺栓穿过边框和车牌的安装孔，直接拧入保险杠的预埋螺母即可，不需要额外加装垫片，边框背面的凸点会自动形成均匀的压紧力，不会出现车牌局部受力过大的问题。另外边框的下边缘做了轻微的内收斜角，雨天行驶时泥水会顺着斜角流下，不会在边框和车牌之间积存泥污，减少后期清洁的工作量，也避免泥污长期积存腐蚀车牌表面。

在实际装车验证的场景里，这款边框可以适配绝大多数乘用车型的前保险杠安装位，对于部分后保险杠带有倒车摄像头的车型，边框的上边缘做了下沉设计，不会遮挡摄像头的拍摄视野，也不会在摄像头画面里形成反光干扰。针对北方冬季多雪、路面撒融雪剂的使用场景，边框的结构没有封闭的存水凹槽，融雪盐水可以顺着镂空和斜角顺利排出，不会在边框内部积存造成腐蚀，延长配件的使用寿命。和传统的全包式车牌框相比，这种窄边镂空结构重量降低了40%，同时刚性没有明显下降，长期在颠簸路面行驶也不会出现边框松动、异响的问题，装配完成后边框和车牌、保险杠表面完全贴合，没有明显的缝隙，外观整体性更好。
