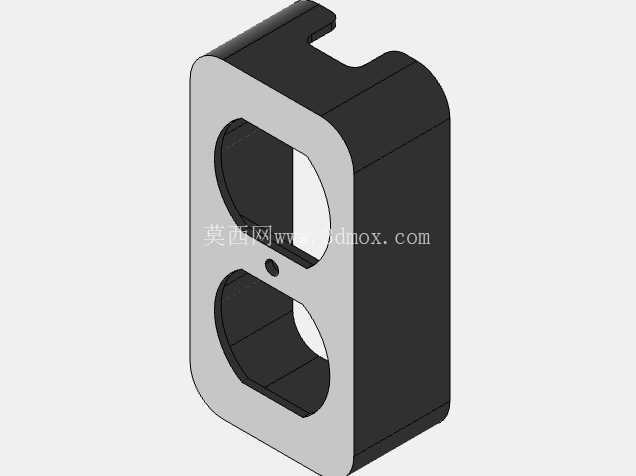

沃尔泰克明装式触点接线外壳结构

　　这款明装式触点接线外壳，主要应用于低压配电线路、工业设备终端的电气触点外置安装场景，多用于墙面明敷布线的接线点位、小型设备外接控制回路的触点防护环节，替代传统暗装接线盒无法适配明线布设的短板，在厂房明线改造、老旧车间线路升级、户外临时配电点位布设场景中，能直接固定在墙面或设备壳体表面，无需在安装基面开凿预埋槽，大幅降低现场施工的开孔工作量，适配砖混墙面、彩钢板墙面、设备金属外壳等多种安装基面。

　　从功能特性来看，壳体采用分体扣合式结构，上下两部分通过侧边卡扣与定位柱实现紧密配合，装配时无需额外紧固件，将接线触点与导线连接端完全封闭在壳体内部，既可以避免外界粉尘、水汽侵入触点连接位置造成接触电阻升高、氧化锈蚀问题，也能防止运维人员误触碰带电触点引发安全事故，壳体内部预留的双腔体结构，可同时容纳两组独立的触点接线单元，两组单元之间通过壳体自带的分隔筋实现物理隔离，避免不同回路之间的电弧串扰，适配10A及以下电流等级的控制回路接线需求。

　　设计过程中优先考虑明装场景的安装适配性，壳体背部做了平整化处理，预留两个沉头安装孔位，安装时可直接通过自攻螺丝将壳体底座固定在基面上，导线从壳体上下两端的预留穿线槽引入，穿线槽位置做了圆弧过渡处理，避免穿线时划伤导线绝缘层；壳体正面的轮廓做了大圆角过渡，没有尖锐棱角，避免安装后磕碰过往人员，整体壁厚均匀控制在1.8mm，既保证壳体具备足够的抗冲击强度，在受到外力碰撞时不会出现开裂变形，也能控制材料用量，兼顾结构强度与成本控制。

　　外形尺寸方面，壳体整体为类矩形带侧边定位凸台的结构，总高度控制在86mm，总宽度42mm，整体厚度28mm，安装孔中心距为60mm，适配常规明装接线点位的安装间距，侧边的凸台结构是为了扣合时定位上盖，避免上盖装配后出现错位偏移，安装后整体突出安装基面的厚度仅28mm，不会过度占用墙面空间，在通道、设备旁等狭窄空间布设时也不会影响人员通行与设备操作。实际选型应用时，需要注意匹配对应规格的触点组件，壳体内部的触点安装柱尺寸是按照伏泰克系列标准触点的安装尺寸设计，安装时先将底座固定在基面，完成导线与触点的连接后，将触点卡入底座的定位槽内，确认接线牢固、无裸露导体后，再将上盖对准侧边定位凸台扣合到位即可，日常运维时可直接撬开上盖检查触点状态，无需拆卸底座，大幅提升后期运维的效率。壳体的绝缘材质可耐受常规工业环境的温度变化，在-20℃到60℃的环境温度范围内不会出现材质脆化、变形问题，适配大部分工业厂房、普通商用建筑的明装接线场景，针对户外使用场景，可在穿线槽位置配套密封圈实现IP54级的防护能力，避免雨水溅入壳体内部影响接线安全。
