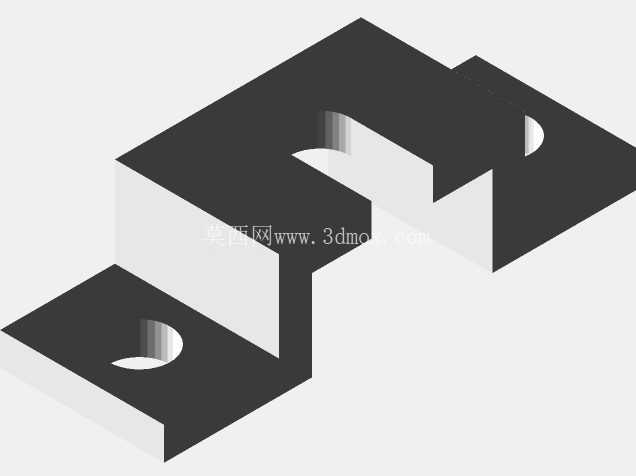

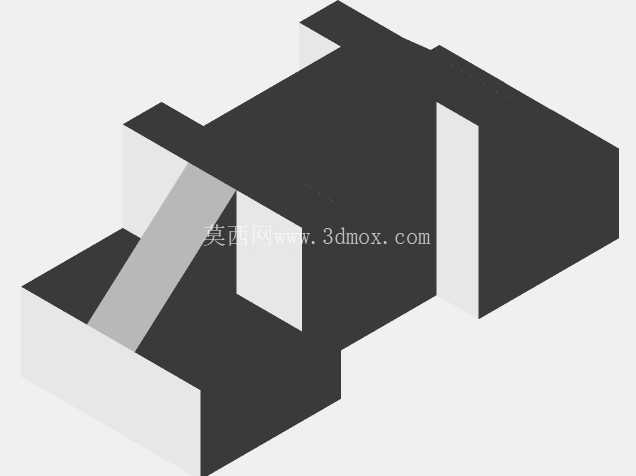

阶梯凸台结构压铸成型工装构件

在压铸件批量生产的工装适配环节，这类带三级阶梯落差、单侧预留竖向通槽的块状构件，是压铸模具抽芯机构与顶出系统衔接位置的核心承载零件，日常多装配在模具动模侧的滑块导向区域，承担合模时的滑块行程限位、压射过程中的侧向反力承载，以及开模顶出时的顶杆导向定位作用。从实际生产场景来看，这类构件多用于中小型铝合金压铸件的模具配套，比如汽车门窗卡扣、消费电子金属中框的压铸模具中，会批量用到同结构的限位承载块，因为压射过程中金属液充型速度快、模腔内部瞬时压力高，这类直接接触滑块与模架的构件，既要承受反复的开合模冲击载荷，还要保证长期使用下的形位公差不偏移，否则会导致滑块错位，最终造成压铸件飞边、抽芯卡滞甚至模具拉伤的问题。

从结构设计逻辑来看，该构件采用三级等宽阶梯递进的外形，每一级阶梯的落差高度与对应配合的滑块行程严格匹配，最下方的宽阶直接贴合模架的安装基准面，通过沉头螺栓完成锁附固定，中间阶的侧面作为滑块的滑动抵接面，表面粗糙度需要控制在Ra0.8以内，才能保证滑块往复运动时无卡滞，最上方的窄阶则嵌入模架的定位槽内，抵消压射过程中产生的侧向剪切力，避免构件受载后出现位移。单侧预留的竖向通槽并非减重设计，而是为了容纳模具的冷却水路接头与顶杆的避让空间，槽宽尺寸与对应顶杆的直径保留0.2mm的单边间隙，既不会因为间隙过大导致铝液窜入形成飞边，也不会因为间隙过小造成顶杆运动时的剐蹭磨损。

在安装边界的尺寸把控上，这类构件的总长度、总宽度与模架上的安装槽尺寸采用H7/m6的过渡配合，安装后构件的上平面与模架分模面的高度差控制在0.02mm以内，避免合模时出现压痕影响模具分型面的贴合精度。阶梯的每一级直角棱边都做了0.5mm的倒角处理，一方面是去除加工毛刺避免装配时割伤操作人员，另一方面是减少应力集中，避免反复受载后棱边出现崩缺。构件的材质一般选用预硬态的H13模具钢，整体淬火硬度达到HRC48-52，配合表面的氮化处理，能大幅提升表面耐磨性能，在连续生产的工况下，使用寿命可以达到10万模次以上，不需要频繁更换检修。

从建模逻辑来看，绘制该构件时首先要确定安装基准面的坐标原点，以最下方宽阶的底面作为Z向零位，以通槽的对称中心作为X向基准，依次向上拉伸每一级阶梯的实体，之后通过切除命令生成单侧的竖向通槽，最后对所有棱边做倒角与圆角处理。建模过程中需要重点关注每一级阶梯的垂直公差，所有阶梯的侧面与安装基准面的垂直度要控制在0.01mm/100mm以内，否则会导致滑块滑动时出现别劲的问题。另外通槽的内壁与阶梯侧面的位置度公差也要严格控制，因为通槽内要穿过冷却水管与顶杆，一旦位置偏移，会在模具装配时出现干涉，需要二次修模，额外增加加工成本。

在实际的模具调试环节，这类构件安装完成后，首先要手动推动配合的滑块做全程往复运动，检查滑动过程中是否存在卡顿、异响的问题，同时测量滑块行程终点时与构件抵接面的贴合率，要求贴合面积达到85%以上，才能保证受力均匀，避免局部应力过大导致构件变形。合模试模时，还要在构件与滑块的抵接面涂抹红丹粉，经过3-5次空合模后检查红丹的接触痕迹，如果出现局部接触过密的区域，需要对构件的对应面做手工研磨，保证整个接触面受力均匀，避免长期生产过程中出现局部压塌的问题。这类看似结构简单的块状构件，实际上是压铸模具运动机构中的基础定位零件，其尺寸精度与结构强度直接影响整套模具的生产稳定性与压铸件的成型质量，在设计与加工环节都不能有丝毫的精度疏漏。
