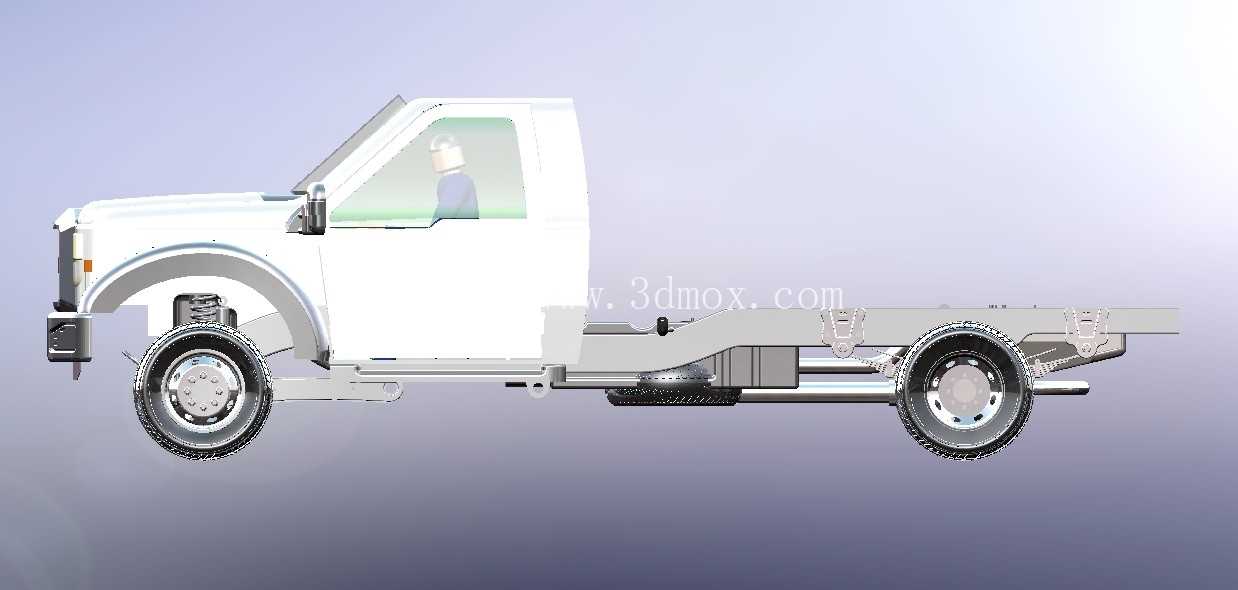

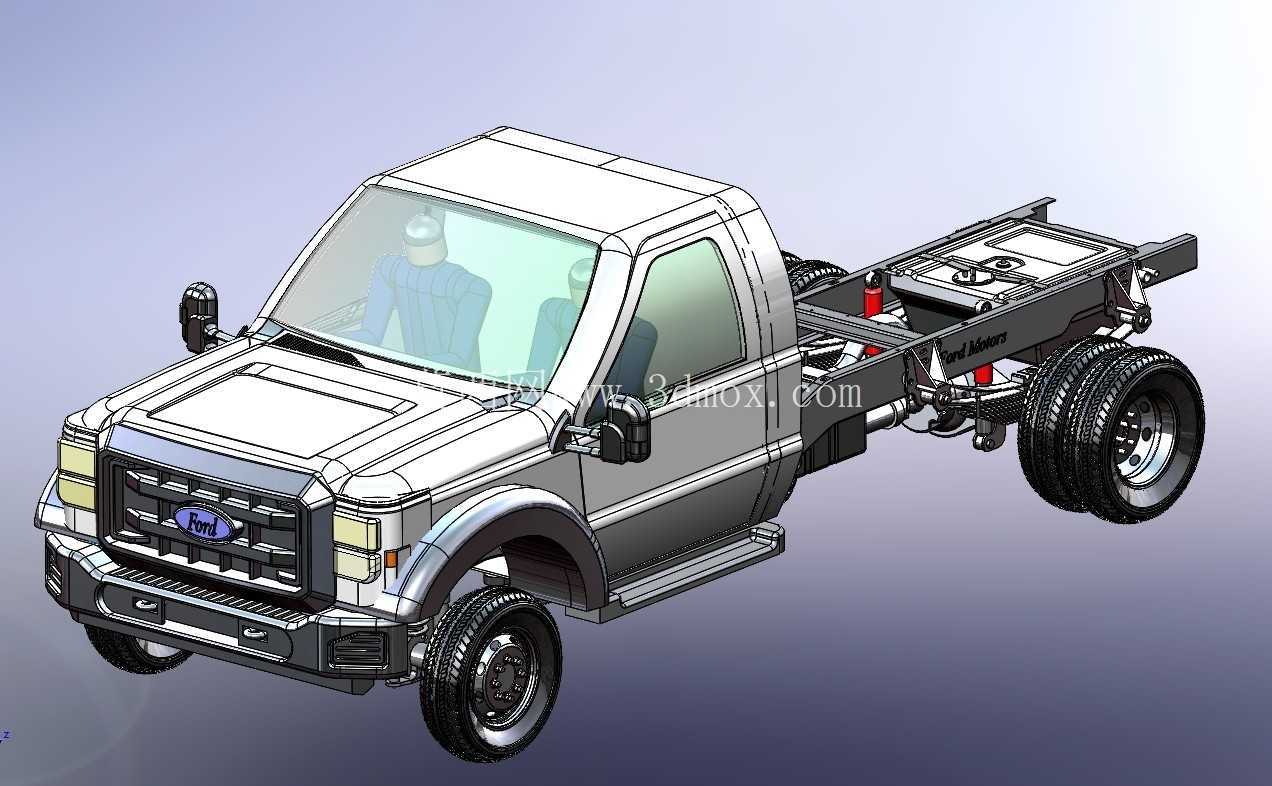

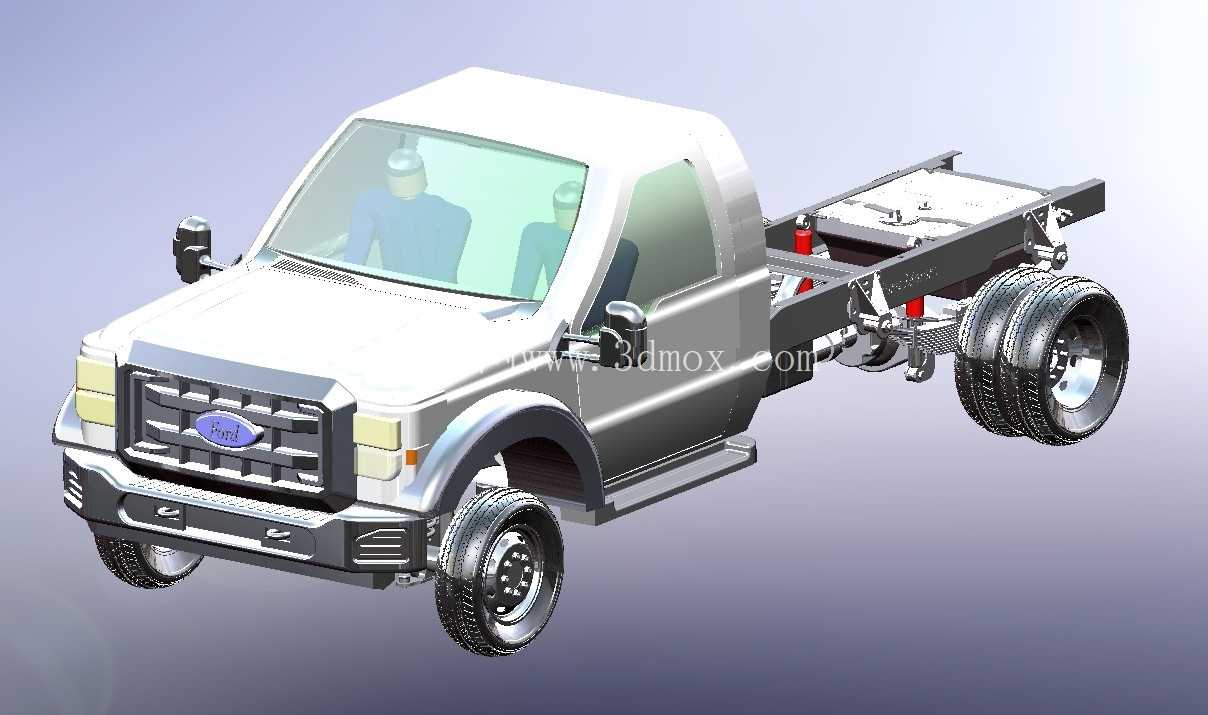

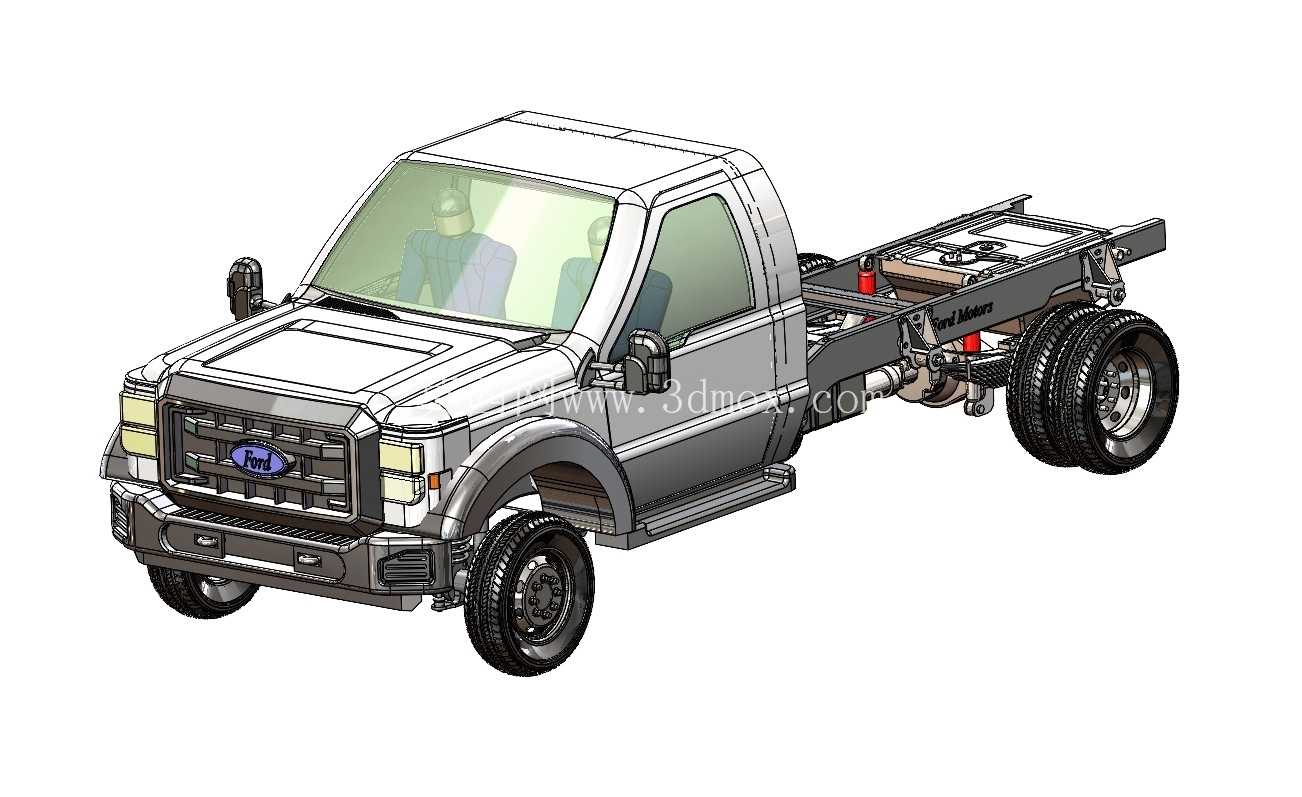

福特F-550单驾驶室底盘结构三维数模

在商用车底盘研发、教学演示以及特种车辆改装领域，裸底盘三维数模是核心的基础参考载体，这款福特F-550单驾驶室底盘的数模还原，完全围绕实车的工程结构逻辑搭建，覆盖了从车头覆盖件到底盘尾部安装位的全层级结构。从实际应用场景来看，这类重型皮卡底盘本身具备极强的改装适配性，常被用于市政作业、应急救援、小型工程作业、房车改装等领域，数模的搭建完全贴合实车的安装边界，能为改装方案的前期验证提供精准的结构参考，避免改装过程中出现部件干涉、安装点位不匹配的问题。

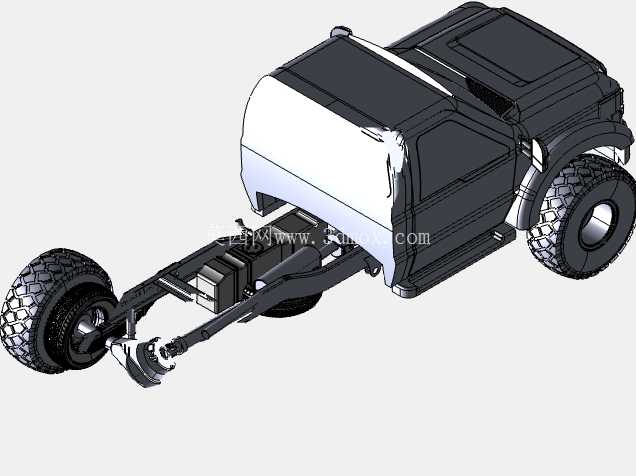

从结构设计逻辑来看，这款单驾驶室版本的底盘采用非承载式车身结构，梯形车架纵梁为变截面设计，从驾驶室下方到车尾的纵梁截面高度逐步调整，兼顾了驾驶室区域的离地间隙控制与后部承载区域的结构强度，纵梁上预留的标准安装孔位完全按照实车位置还原，可直接用于上装部件的安装点位匹配。前悬架采用整体式桥加钢板弹簧的结构，转向拉杆、减震器、稳定杆的连接位置完全按照实车装配关系还原，能清晰呈现转向动作时各部件的运动轨迹，可用于验证转向过程中的轮胎跳动间隙、悬架行程内的部件干涉情况。后悬架采用多片钢板弹簧加双后轮的布局，后桥的传动连接、减震器安装座、钢板弹簧吊耳的结构都做了精细化还原，双后轮的轮距、轮胎与车架侧方的间隙都严格遵循实车参数，能直观呈现重载状态下的悬架压缩边界。

驾驶室部分的结构还原覆盖了车头覆盖件、驾驶室本体、车门结构、前围板的安装点位，前脸的格栅、大灯、保险杠的安装位置与车架前端的连接关系清晰明确，驾驶室与车架的连接悬置点也做了对应还原，可用于验证驾驶室悬置的减震行程、驾驶室翻转（若配置）过程中的干涉情况。底盘中部的传动系统布局清晰，从发动机变速箱连接端到后桥的传动轴走向、燃油箱的安装位置、储气筒（若为气刹配置）的固定支架、线束与管路的排布走向都做了结构化呈现，能帮助使用者理清重型皮卡底盘的动力传递路径与附属部件的排布逻辑。

从安装边界来看，车架尾部的上装安装面为标准的平面结构，纵梁外侧的预留孔位间距符合商用车上装的通用安装标准，可直接匹配货箱、作业装置、专用设备的安装支架设计；驾驶室后方的车架区域预留了足够的设备安装空间，可用于加装液压油箱、工具柜、作业动力单元等附属装置，数模中还原的车架上平面离地高度、轮拱上方的空间边界，都能为上装设计提供精准的尺寸参考，避免出现上装部件与轮胎、驾驶室后围干涉的问题。

对于汽车专业教学场景而言，这款数模可用于车辆构造课程的结构讲解，让学员直观理解非承载式底盘的车架、悬架、传动、转向系统的装配关系，相比平面图纸更具空间立体感；对于结构设计从业者而言，可参考这款成熟量产重型底盘的结构设计逻辑，在专用车底盘开发、特种车辆改装项目中优化结构强度与部件排布；对于汽车爱好者而言，可通过数模清晰了解重型皮卡底盘的构造细节，为底盘改装、越野升级方案提供结构参考。整个数模的结构搭建完全遵循实车的工程逻辑，没有冗余的非结构部件，所有部件的连接关系、运动边界都符合实车的工程状态，可直接用于结构分析、运动模拟、方案验证等场景。
