立式不锈钢钣金电气控制柜壳体结构

这款立式钣金电气壳体，主要面向工业车间低压配电、小型设备单机控制、工位动力分线这类场景做结构适配，日常在机加工车间、装配流水线侧、小型泵站旁都能见到同类型柜体的应用，核心作用是给内部的断路器、接触器、接线端子排、小型PLC模块这些电气元件提供封闭的安装空间，同时隔绝车间内的切削液飞溅、金属粉尘、意外磕碰对电气元件的损伤，避免人员误触带电部件引发安全事故。

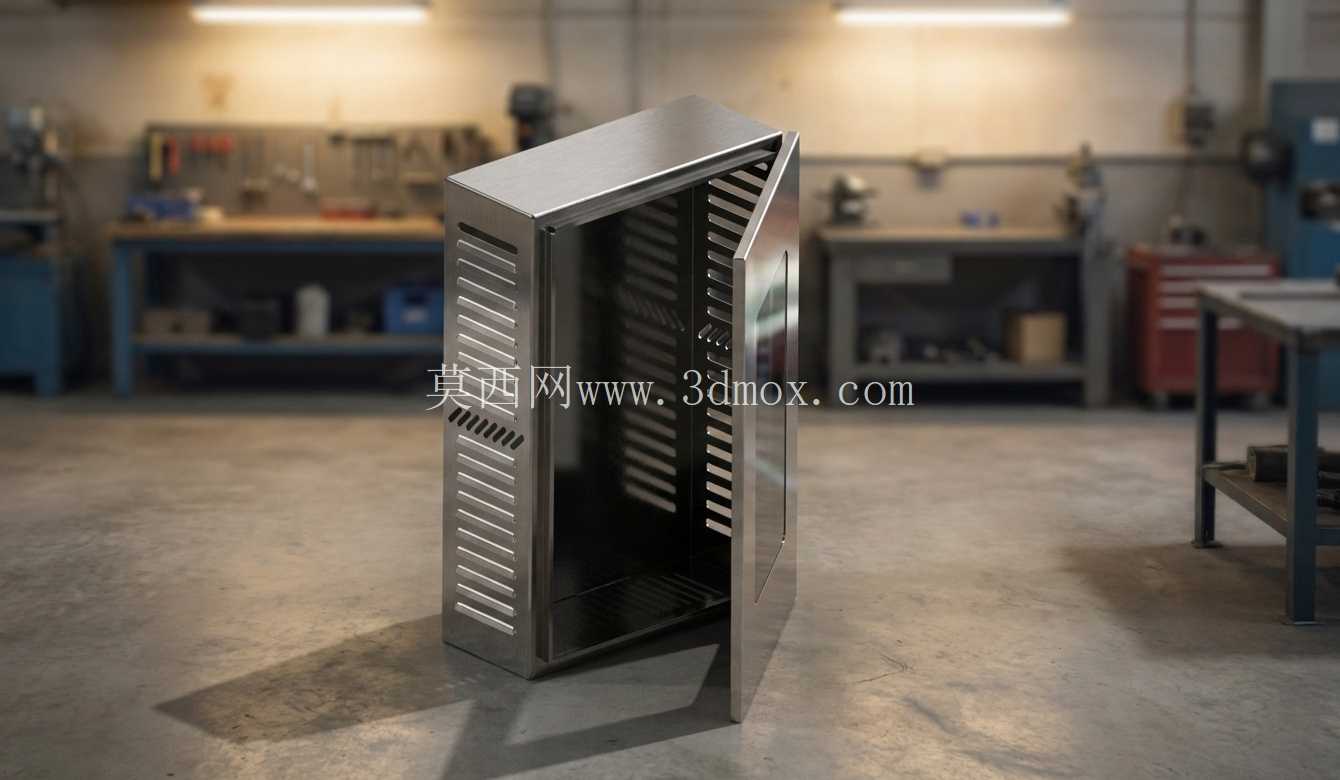

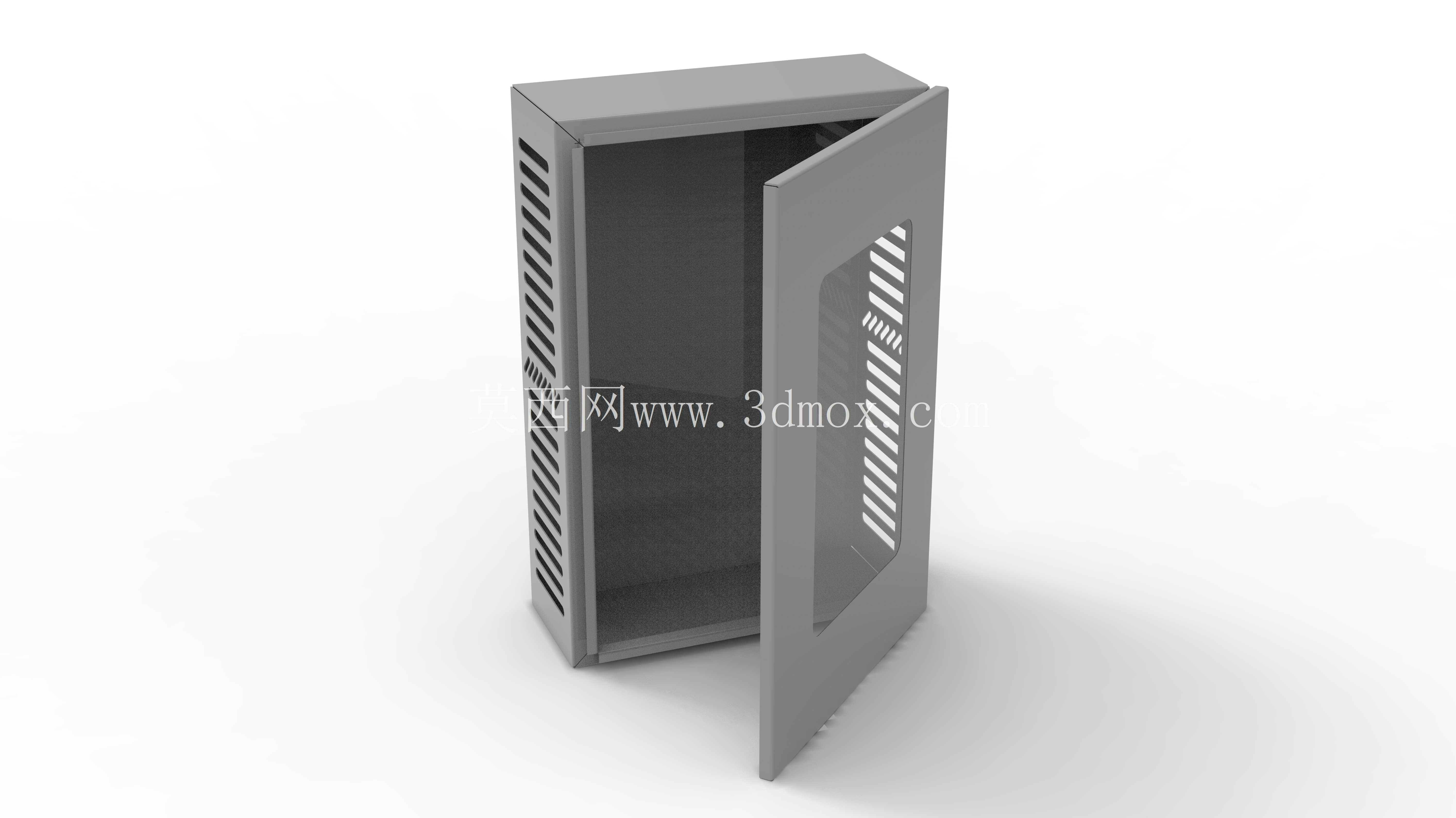

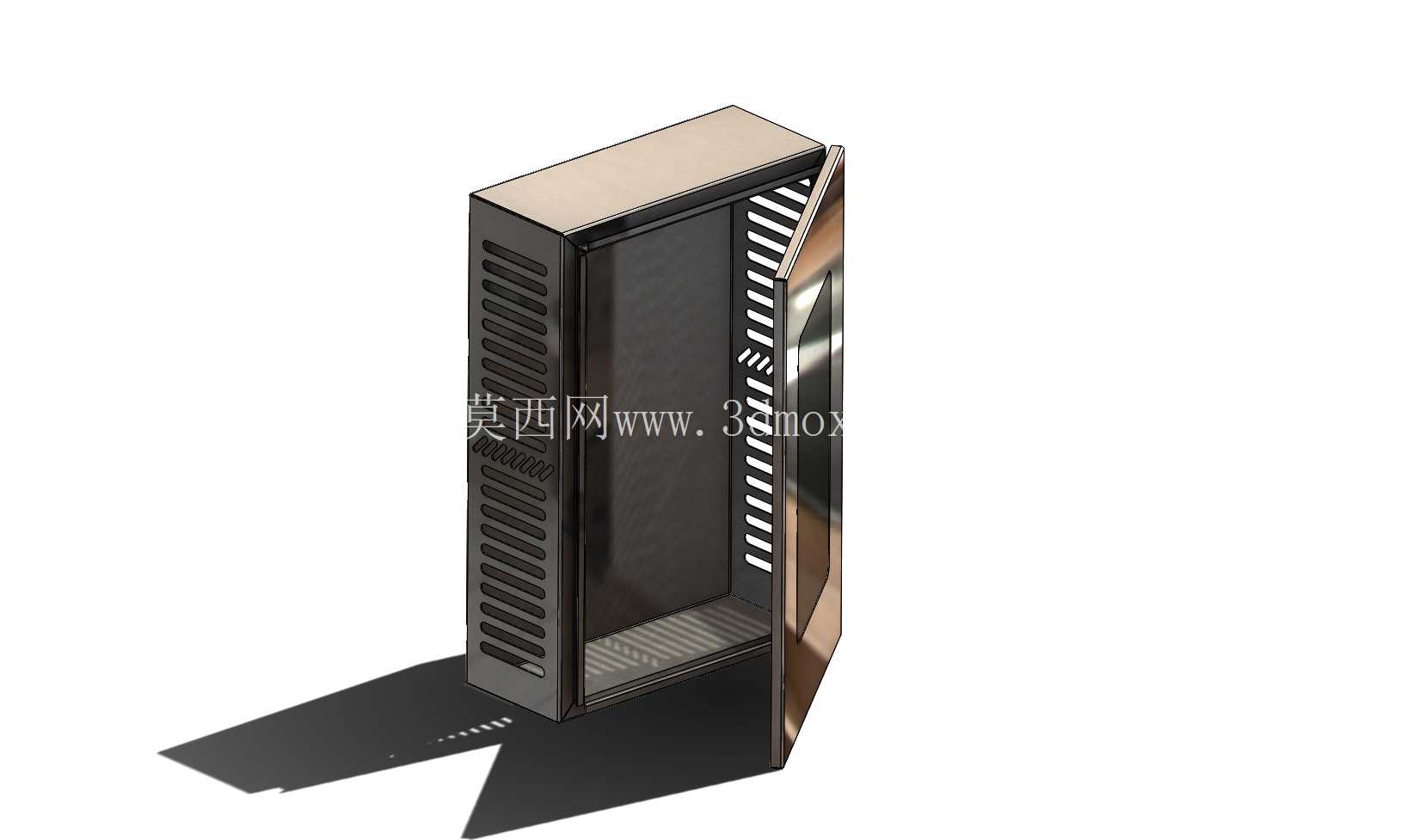

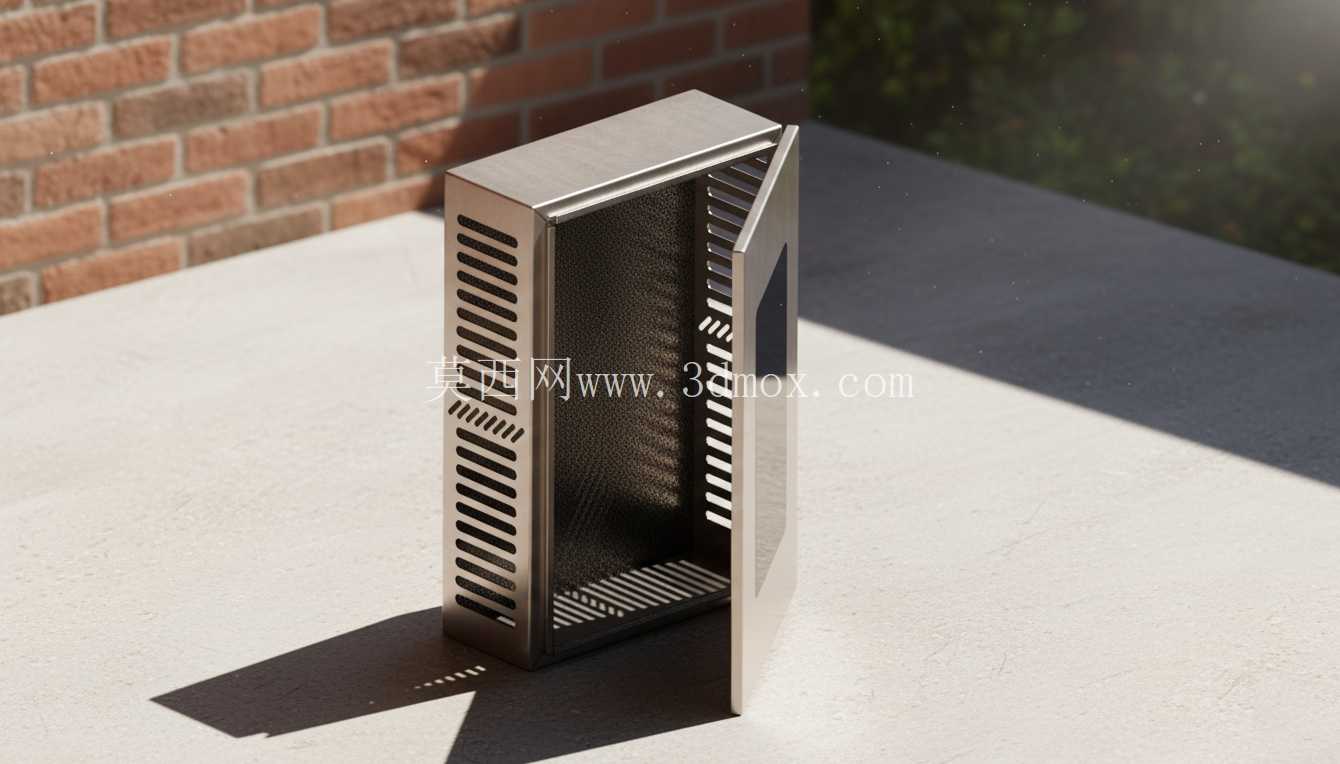

从结构设计逻辑来看，整体采用落地式立式布局，单开门结构设置在柜体正面，门体与柜体主体通过侧边暗藏式铰链连接，开合角度可以达到120度以上，方便后期内部元件安装与线路检修，门体内侧预留了密封胶条的安装槽位，装配发泡密封胶条后可以达到IP54左右的防护等级，能够阻挡常规车间环境下的粉尘侵入与少量溅水。柜体两侧的侧板采用一体化折弯成型的百叶窗散热结构，百叶的开口方向朝下倾斜，既可以保证柜内电气元件工作产生的热量通过自然对流排出，避免柜内积热导致元件降容或寿命缩短，又能防止上方掉落的杂物、飞溅的液体直接通过散热孔进入柜内。

柜体内部的安装边界做了标准化预留，背部整块安装板采用可拆式设计，安装板上预留了间距25mm的模数化安装孔位，兼容常规DIN导轨的安装尺寸，不管是卡装导轨式的小型断路器、继电器，还是直接螺丝固定的接触器、变压器、开关电源，都能直接在安装板上找到适配的固定点位，不需要现场二次打孔。柜体底部预留了三个直径80mm的电缆进线孔，孔位配有可拆式封板，现场布线时可以根据电缆的实际数量、直径敲落对应封板，加装电缆格兰头后就能完成进线处的密封，适配从车间地面桥架布线、埋地穿管布线等多种进线方式。

外形尺寸方面，这款柜体的整体高度适配常规车间操作视线，站立操作时柜门上的按钮、指示灯高度刚好在成年人胸口位置，不需要弯腰或者抬手就能完成操作，柜体深度控制在400mm以内，既可以贴墙安装节省车间占地面积，也可以并排拼接组成多柜联排的配电组，拼接时相邻柜体可以通过侧边预留的连接螺丝孔直接固定，拼接缝隙可以加装密封压条保证整体防护性能。柜体顶部做了微倾斜的顶盖设计，避免车间顶部落灰、滴水在顶盖积留，顶盖与柜体主体采用螺丝固定，需要在顶部加装散热风扇、排气阀的时候可以直接拆卸顶盖进行改装，不需要对柜体主体做切割改动。

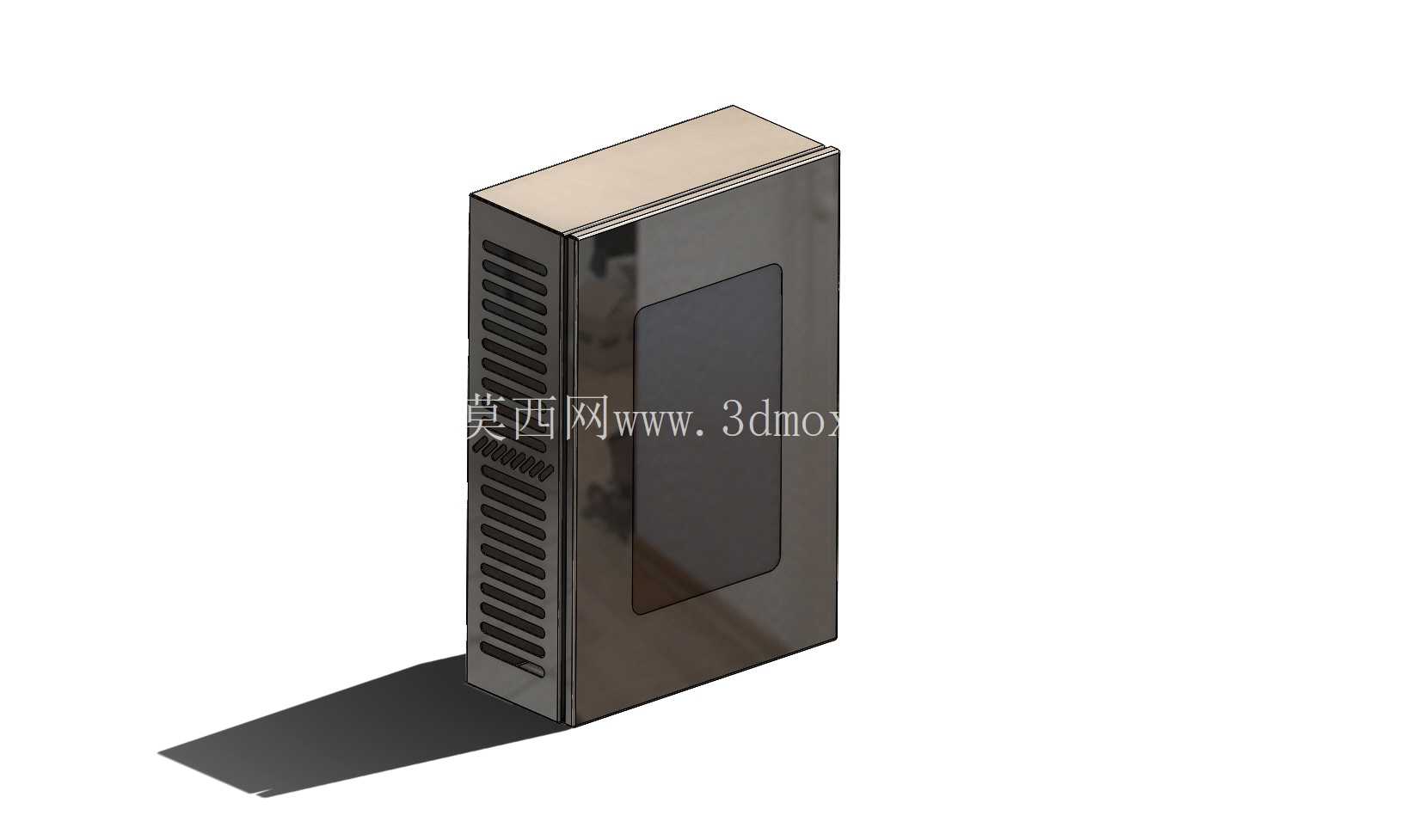

从钣金加工的工艺角度来看，整个柜体的板材拼接全部采用折弯扣边加点焊的工艺，所有外露的边缘都做了卷边钝化处理，没有尖锐的毛刺切口，避免安装、检修人员操作时被割伤。门体与柜体之间预留了接地螺柱的安装位置，现场安装时可以直接用黄绿双色接地线连接门体与柜体主体，避免门体因为感应带电引发安全隐患。门体上预留了门锁的安装位，可以适配通用型的MS705系列柜锁，上锁后可以避免无关人员随意打开柜门触碰内部带电部件，部分需要频繁操作的场景也可以更换为带透明视窗的柜门，不需要开门就能观察柜内仪表的显示数据。

在实际选型应用中，这类钣金柜体可以根据内部安装元件的总发热功率调整散热结构，如果柜内安装有变频器、伺服驱动器这类发热量大的元件，可以直接在侧板的百叶窗位置加装防尘过滤棉，或者在顶部预留的位置加装轴流散热风扇，不需要改动柜体的主体结构。柜体表面采用不锈钢拉丝处理，不仅具备不错的防锈能力，在有少量腐蚀性气体的车间环境下也能长期使用，表面的油污、灰尘只需要用湿抹布擦拭就能清理干净，日常维护成本很低。不同于塑料材质的电气箱，这款钣金壳体的抗冲击能力更强，车间内搬运物料时即使发生轻微碰撞也不会出现壳体开裂、变形的情况，能够长期保持结构完整性，给内部电气元件提供稳定可靠的防护。
