低切削机床用缓冲防护结构设计

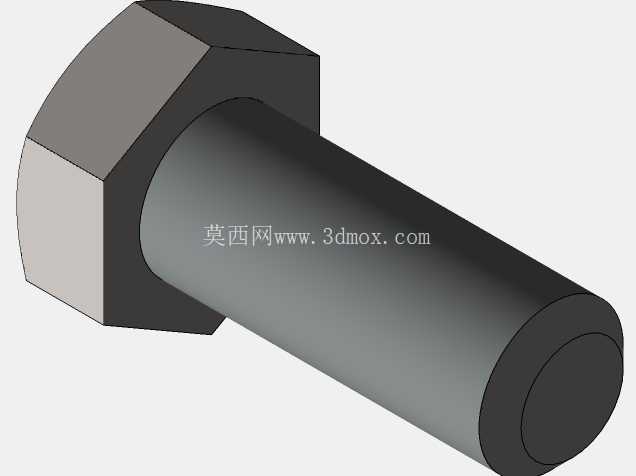

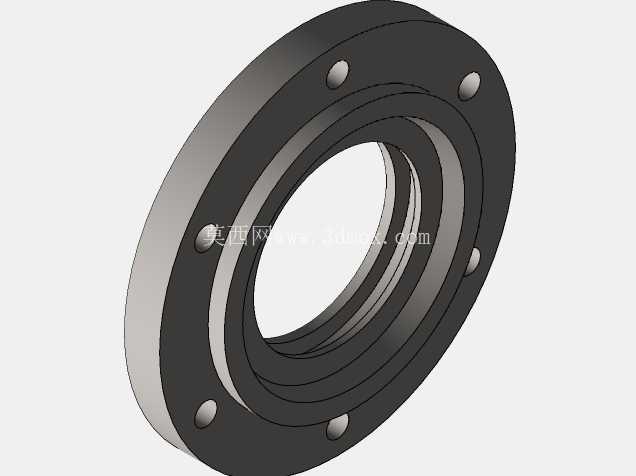

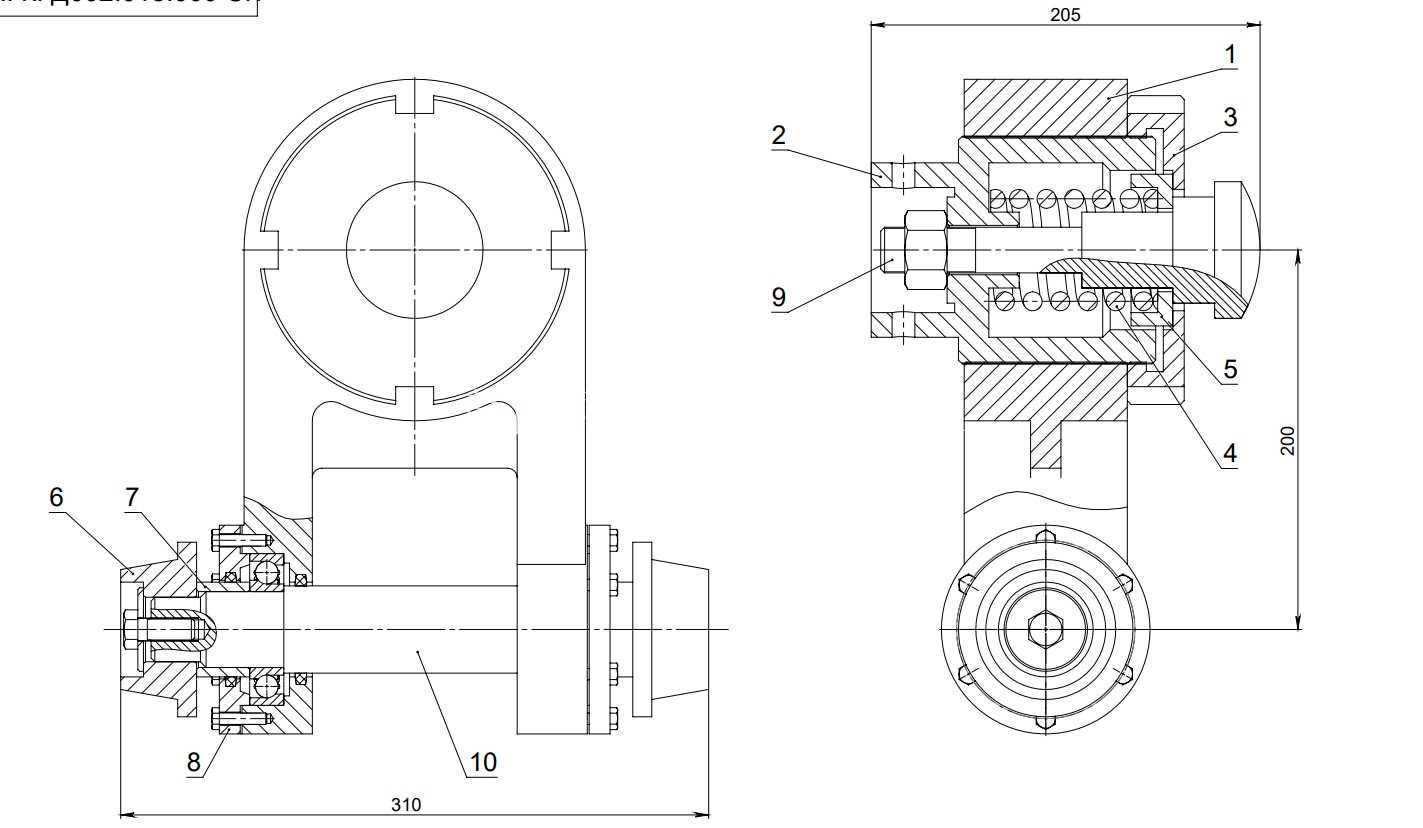

在低切削力机床的精密加工场景中，工件装夹后的加工振动、进给冲击一直是导致薄壁、脆性材质零件边角破损、尺寸超差的核心诱因之一，这套缓冲结构正是针对这类工况开发的配套防护组件。从结构剖面能看到，整套组件采用同轴嵌套式布局，核心缓冲功能由两组对称布置的弹性蓄能单元实现，轴向总长度控制在200mm，径向最大安装直径205mm，安装法兰端采用圆周均布的螺栓孔定位，可直接适配常规机床工作台的T型槽安装间距，不需要额外改制连接基座。

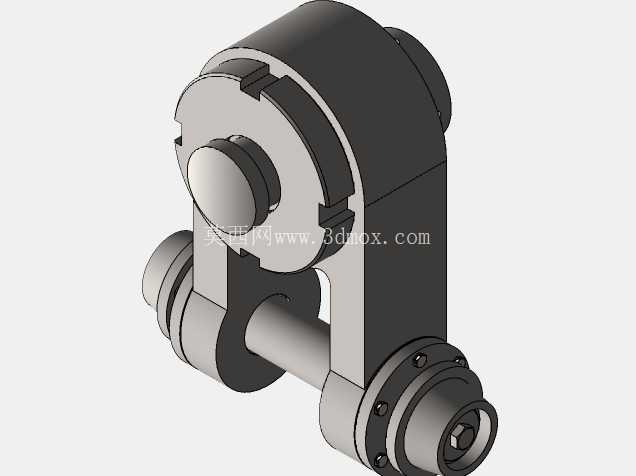

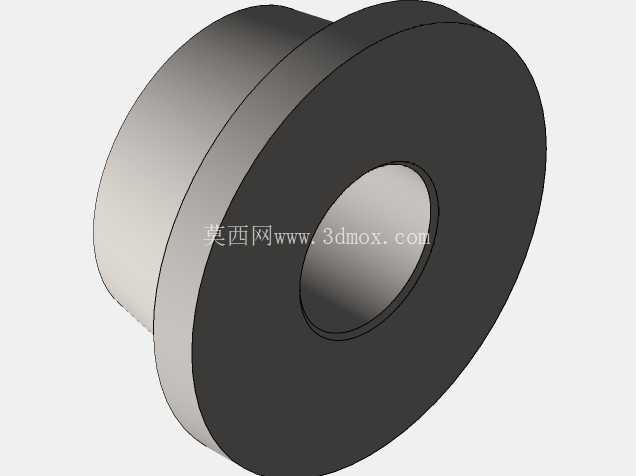

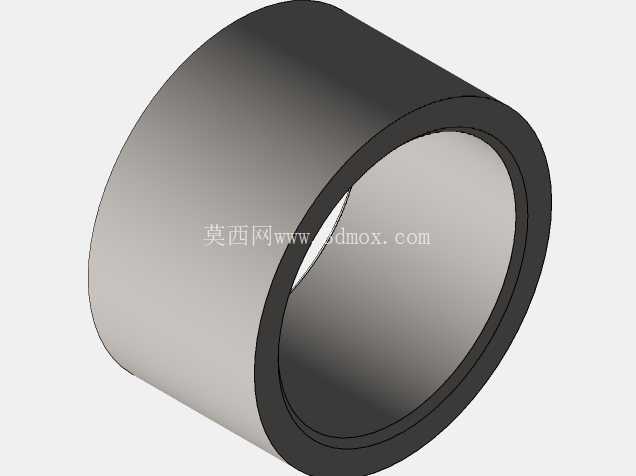

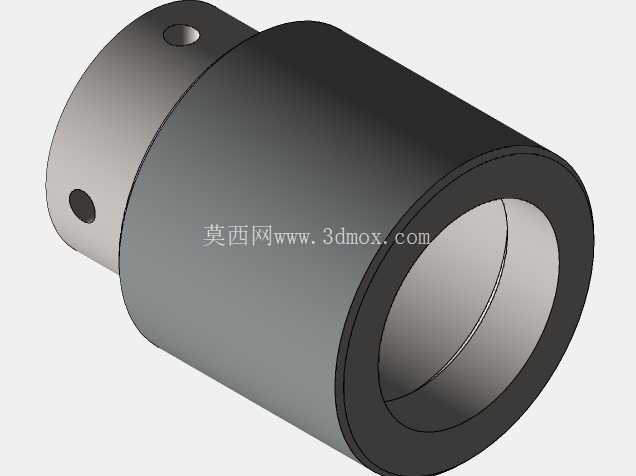

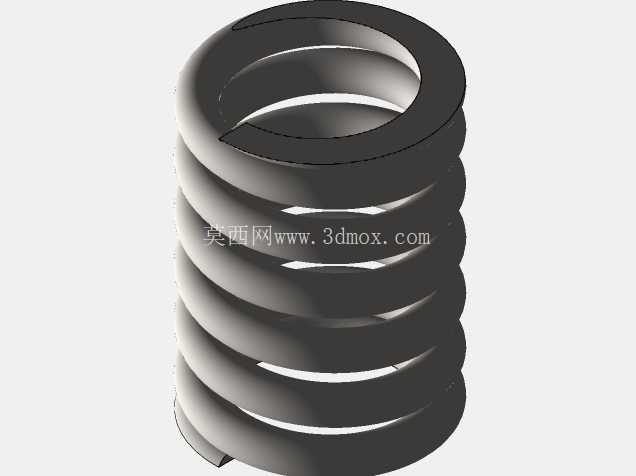

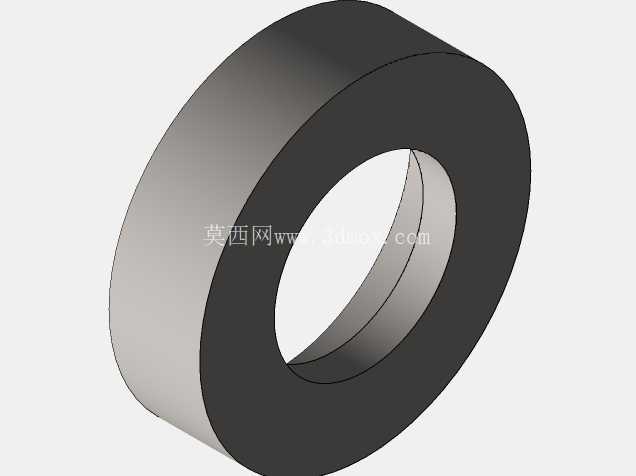

设计阶段没有采用常规的单弹簧缓冲结构，而是将弹性元件封装在封闭的导向腔体内，避免加工过程中产生的金属切屑、切削液进入弹性配合间隙造成卡滞，导向套与芯轴之间预留了0.02mm的滑动配合间隙，既保证轴向缓冲动作的顺畅性，又能限制径向的窜动余量，防止缓冲过程中出现偏载导致的工件定位偏移。从侧视的外形结构来看，上部的环形连接位用于对接工件装夹治具，下部的轴系组件集成了两组密封轴承，可承受加工过程中传递的径向切削分力，轴承外侧设置了接触式密封圈，能阻挡切削液和磨屑进入轴承滚道，延长组件的维护周期。

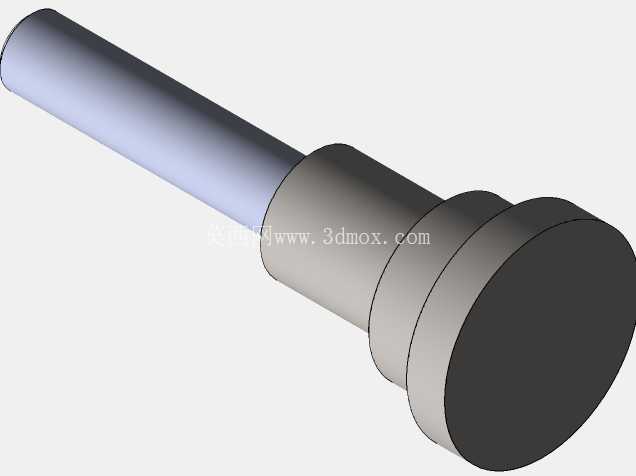

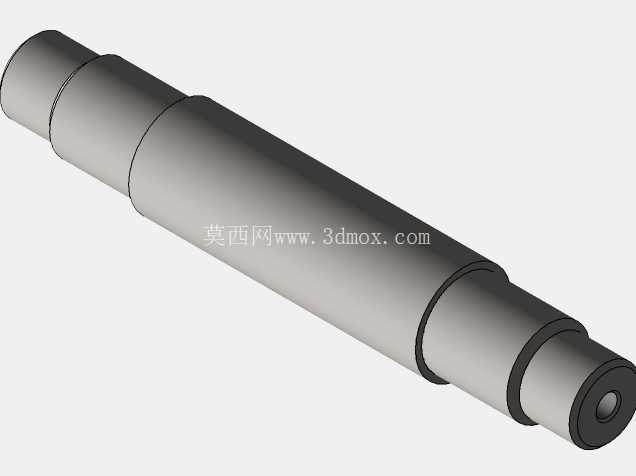

实际应用中，这套缓冲结构安装在工件进给方向的受力侧，当刀具接触工件的瞬间，弹性单元会吸收0-5mm行程内的冲击载荷，把刚性碰撞转化为平缓的力加载过程，尤其适合铝合金、硬质塑料等易崩边材质的铣削、钻削加工。结构上的编号1到10的零件分别承担端盖限位、腔体密封、弹性蓄能、导向支撑、连接固定、受力传递等不同功能，每个零件的配合公差都经过适配：端盖与腔体采用H7/h6的过渡配合，保证连接刚性的同时便于拆装维护；芯轴与导向套的配合面做了表面淬火处理，硬度达到HRC45-50，长期往复滑动不会出现拉毛磨损的问题。

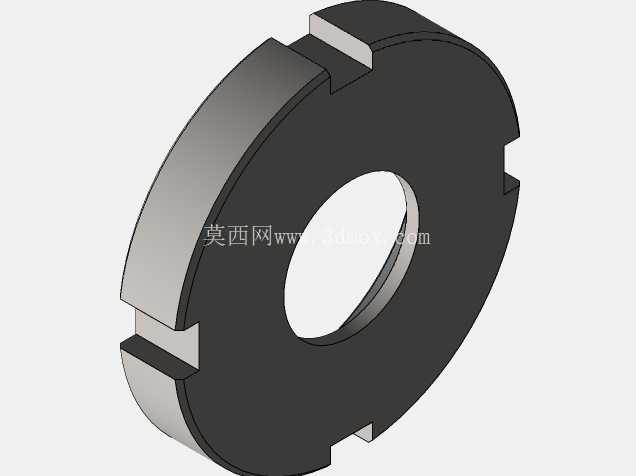

安装边界方面，组件底部的伸出轴长度预留了足够的锁紧空间，可通过圆螺母配合止动垫圈锁紧在工作台的安装座上，不需要额外设计定制化的锁紧结构；侧面的注油孔可定期加注润滑脂，维护时不需要完全拆解整套结构，只需要拆下侧端盖就能完成弹性元件的更换，适配不同加工工况下的缓冲力需求——比如加工脆性更大的陶瓷、玻璃材质工件时，可更换刚度更低的弹性元件，获得更柔和的缓冲效果；加工硬度较高的钢材工件时，更换高刚度弹性元件即可保证足够的支撑刚性，避免让刀导致的尺寸误差。

从结构受力路径来看，工件受到的切削冲击力首先传递到上部的连接环，通过芯轴传递到弹性单元，弹性元件压缩吸能后将剩余载荷平稳传递到安装基座，整个传力路径没有应力集中的锐角结构，所有转角位置都做了R2-R3的圆角过渡，避免长期交变载荷下出现结构疲劳断裂。不同于市面上常见的外置式缓冲器，这套结构将所有功能元件集成在封闭腔体内部，外形没有突出的易磕碰部件，安装后不会占用过多的工作台操作空间，也不会和机床的刀具运动路径产生干涉，在小型台式铣床、精密钻床、小型雕刻机这类低切削力机床上都能直接适配安装，不需要调整机床原有结构。
