槽内物料提取用螺旋输送装置结构设计

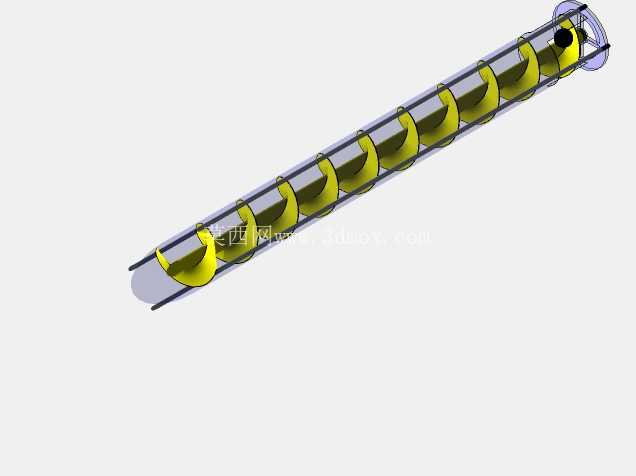

　　在农产品初加工、食品原料预处理这类涉及槽罐类容器物料转运的场景里，经常会遇到粘稠、带一定块度的湿态物料需要从储槽内连续向外输出的需求，常规的带式输送因为进料端无法深入槽体液位以下，斗提类设备又存在间歇出料、块料卡滞的问题，这台螺旋输送结构就是针对这类工况做的定向设计。从结构布局来看，整根输送主体采用长直圆管作为输送槽壳体，内部同轴布置连续螺旋叶片，叶片外缘和壳体内壁保留均匀的小间隙，既避免叶片转动时和壳体刮擦产生金属碎屑污染物料，也能减少湿态物料在壳壁的粘附残留，针对木瓜这类表皮偏软、块度不均的果蔬物料，螺旋叶片的螺距做了渐变设计，靠近进料端的螺距偏大，能给刚进入输送腔的物料留足堆积空间，避免进料口堵塞，往出料端方向螺距逐步收窄，能在输送过程中对物料形成轻微的挤压推送力，让出料更连续均匀，不会出现物料在壳体内架桥断料的情况。

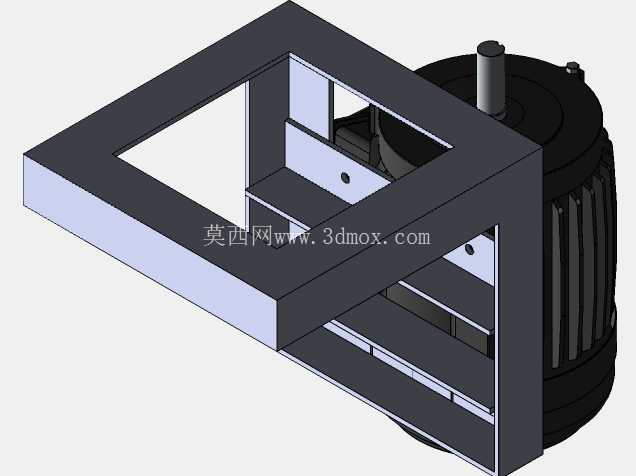

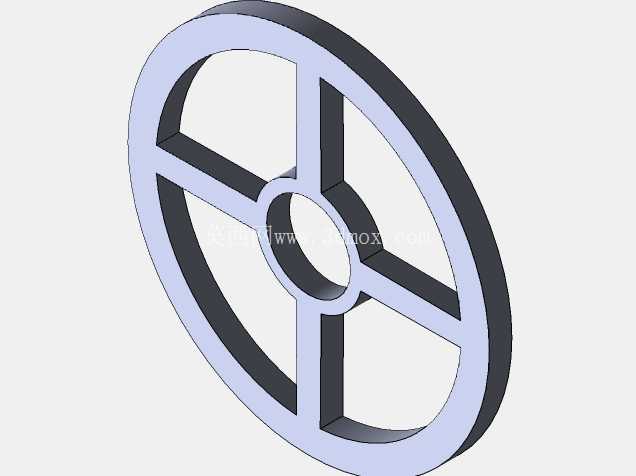

　　驱动端布置在输送段的上端，也就是伸出储槽的端部位置，采用端板法兰直接和壳体端面连接，轴承座内置在端板内侧，和输送腔之间做了接触式密封，能避免槽内的物料汁液渗入轴承部位造成润滑失效，端板上预留的安装孔可以直接和槽体顶部的安装支座对接，不需要额外做复杂的机架转接，安装时只需要把整根输送体倾斜插入储槽，让下端进料段没入物料堆积层，上端出料口对准下游接料设备即可，倾斜角度可以根据槽体深度和出料高度在30度到60度之间调整，适配不同规格的储槽安装边界。螺旋轴的下端没有设置额外的端部支撑，采用悬臂式设计，进料端的轴头做了圆弧过渡，不会在进料位置形成物料堆积的死角，转动时螺旋叶片的旋转方向和物料推送方向匹配，叶片转动过程中会把槽底的物料不断铲起，顺着螺旋腔向上推送，直到从上端的出料口排出，整个输送过程是封闭在圆管壳体内的，不会出现物料撒落或者外部杂质混入的情况，对于食品类物料输送来说，这种封闭结构也能减少输送过程中的物料氧化和污染风险。

　　从建模细节来看，螺旋叶片和中心轴之间采用满焊连接的结构模拟，叶片的厚度根据输送物料的堆积密度做了匹配，针对木瓜这类密度不高、磨损性弱的物料，叶片厚度不需要做的过厚，既能控制整体重量，也能降低转动时的驱动负载，壳体采用分段式法兰连接的结构逻辑，长距离输送时可以通过法兰拼接延长输送段，不需要重新制作整根壳体，后期维护时如果某一段叶片磨损或者壳体变形，只需要拆卸对应段更换即可，不需要整台设备拆解。

　　在实际选型适配时，需要注意整根设备的插入深度不能超过螺旋悬臂段的允许长度，避免螺旋轴转动时出现挠度过大、叶片刮壳的问题，驱动端的转速需要根据物料的流动性调整，对于湿态的木瓜块料，转速控制在低转速区间即可，转速过高会让物料在离心力作用下贴在壳壁无法被螺旋推送，反而会降低输送效率，壳体上的进料口可以根据槽内物料的堆积高度开设多个径向进料孔，保证不同液位高度的物料都能顺利进入输送腔，不需要额外加装进料辅助装置。这种螺旋输送结构除了用于木瓜这类果蔬物料从储槽内提取，也可以适配其他类似的湿态散料、颗粒料的槽内输出工况，只需要调整叶片的间隙、螺距参数和壳体材质即可，比如用于腐蚀性物料时可以更换壳体和叶片的材质，用于磨损性强的物料时可以在叶片边缘加焊耐磨层，整体结构的拓展性较强，没有复杂的异形结构，加工和装配难度都比较低，适合中小型加工场景的设备配套使用。
