起重吊装用自锁式吊钩组件结构设计

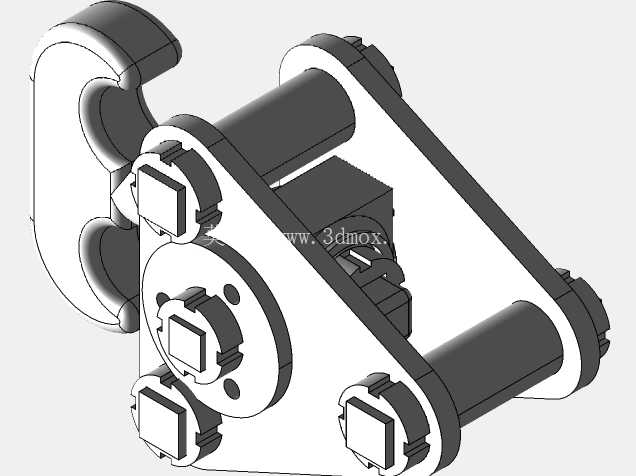

　　在车间重型工件转运、仓储重型物料装卸、工程现场构件吊装这类作业场景里，吊钩是直接连接吊索与被吊物的核心受力部件，其结构可靠性直接决定吊装作业的安全冗余，常规的开口式吊钩在作业中如果遇到吊索晃动、重物摆动幅度过大的情况，很容易出现吊索滑脱的风险，因此带自锁结构的吊钩组件一直是起重吊具设计里的重点优化方向。这套吊钩组件采用钩体与安装基座一体化的铰接结构设计，钩体部分采用大曲率圆弧过渡的钩形轮廓，钩尖位置做了加厚处理，避免长期受载后出现钩尖变形、开口量超标的问题，钩体与基座之间通过销轴铰接，同时配套了弹簧复位的锁止挡板，当吊索卡入钩槽后，锁止挡板会在弹簧作用下自动复位，封住钩体的开口位置，只有手动拨开锁止挡板才能取出吊索，从结构上避免了作业过程中吊索意外滑脱的风险。

　　从安装边界来看，组件的基座部分设计了三个同轴的销轴安装位，其中上下两个大直径销轴位用于连接吊具的上拉端与钩体的铰接端，中间的小直径销轴位用于固定锁止机构的复位弹簧与限位结构，安装孔位的同轴度公差控制在0.02mm以内，保证铰接部件转动时没有卡滞，同时销轴两端都设计了方形的防转卡槽，配合卡板可以避免销轴在长期受载转动过程中出现松脱、窜动的问题。设计过程中特意对钩体的受力路径做了优化，没有采用等截面的钩体结构，而是在钩身的受拉应力集中区域做了加厚处理，在非受力的侧边区域做了减重挖槽，既保证钩体在额定载荷下的应力值低于材料屈服强度的60%，预留足够的安全系数，又尽可能控制组件的整体重量，降低吊具自身的重量占比，提升有效吊装载荷。

　　在实际使用场景中，这类吊钩组件既可以单独作为吊索末端的吊具使用，也可以成组安装在吊装横梁上，用于多点位平衡吊装大型结构件，锁止机构的操作力设计在15N到20N之间，作业人员佩戴劳保手套也可以轻松拨开锁止挡板完成挂摘吊索的操作，不会因为操作力过大影响作业效率。组件的所有铰接位置都预留了润滑脂注油通道，日常维护时可以直接通过注油嘴向销轴配合面注入润滑脂，减少铰接面的磨损，延长部件的使用寿命，避免因为铰接部件锈蚀出现锁止机构卡滞、钩体转动不灵活的问题。

　　从外形尺寸来看，钩体的开口尺寸适配直径10mm到30mm的各类吊索、卸扣，基座的安装孔距符合常规起重吊具的安装尺寸标准，可以直接替换同规格的普通无锁吊钩，不需要额外改造配套的吊具结构，适配性较强。设计时也考虑了不同工况的使用需求，钩体的表面轮廓没有设计容易积水、积尘的凹槽结构，在露天作业场景下使用时，雨水、粉尘可以顺着钩体的圆弧面自然滑落，不会在结构缝隙内积存造成部件锈蚀，降低了恶劣工况下的维护频率。
