F7/80型电动气动复合自动进给动力头

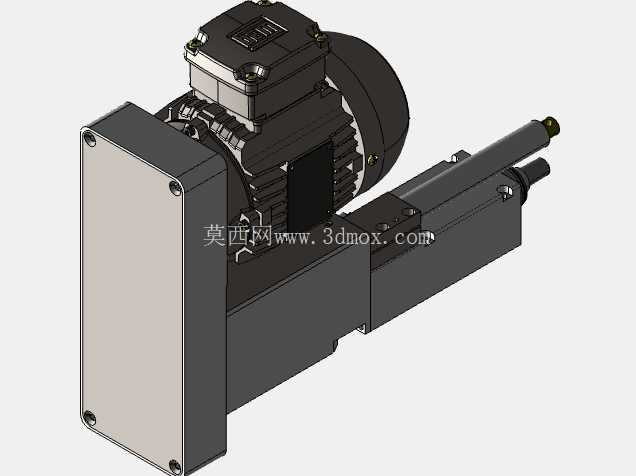

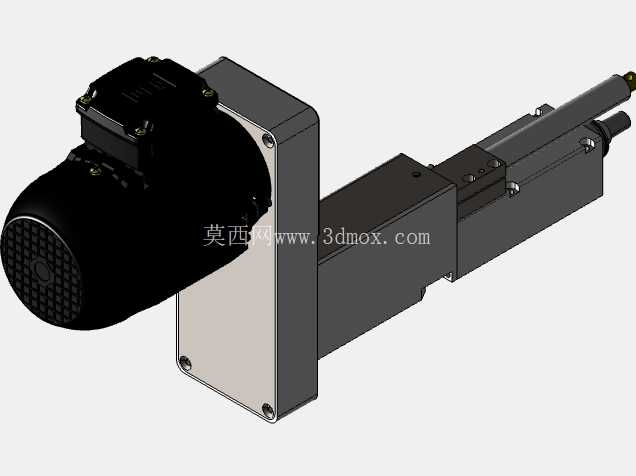

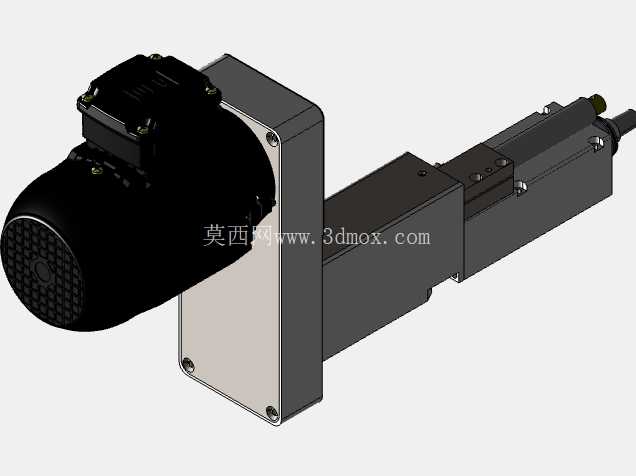

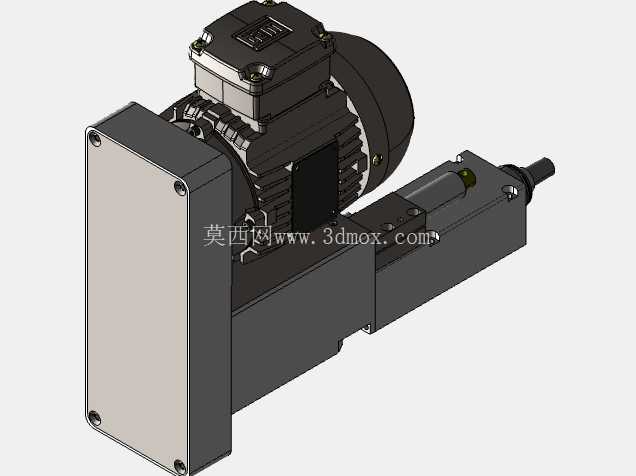

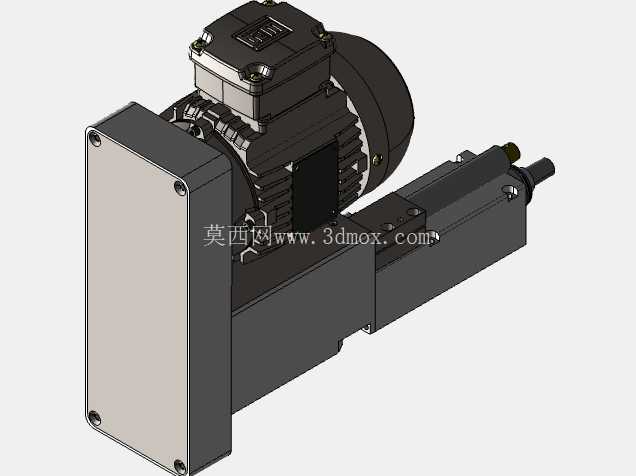

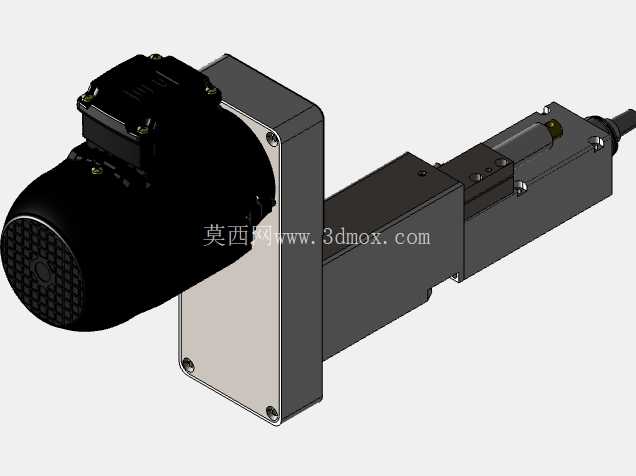

　　这款复合驱动的进给执行单元，最初是为小型压铸件后道钻孔、倒角工序开发的配套执行部件，在3C压铸件、小型汽配压铸件的机加工工位上，这类集成式动力头能省去大量零散部件的装配调试工作，相比传统分开布置的电机、进给气缸、主轴座结构，整体集成度提升后，工位占用的安装空间能压缩近40%，很适合排布在紧凑的回转式加工专机或者流水线侧装工位上。从结构设计逻辑来看，整个部件采用驱动端与进给端同轴串联的布局，左侧的驱动电机通过法兰直接固定在中间的安装立板上，输出端直接连接主轴结构，省去了同步带、联轴器这类中间传动环节，既减少了传动间隙带来的加工振纹，也降低了后期维护时的对中调整工作量。

　　中间的安装立板做了加厚处理，四个角预留了沉头安装孔，安装时可以直接通过螺栓固定在设备的安装立面上，不需要额外做转接支架，立板和进给滑轨的结合面做了精磨处理，保证进给方向和主轴轴线的平行度控制在0.02mm以内，避免进给过程中出现别劲、主轴偏摆的问题。右侧的进给部分采用气动驱动的进给方案，气缸筒和滑轨座集成在一起，进给行程的限位通过侧面的调整螺钉实现，现场调试时可以根据加工深度需求，直接调整限位螺钉的伸出长度，不需要拆解部件就能完成行程设定，对于频繁换产的小批量加工场景来说，调试效率能提升不少。主轴部分的夹持能力覆盖7mm直径的刀具，能满足小型压铸件上的定位孔、螺纹底孔、倒角的加工需求，主轴内部做了密封结构，能阻挡加工过程中的铝屑、切削液进入轴承部位，延长主轴的维护周期。整个部件的外形轮廓做了规整化处理，没有突出的零散管线，驱动电机的接线端和气缸的气接口都布置在部件的后侧，安装后管线可以顺着设备立面排布，不会和加工区域的切屑、刀具运动轨迹产生干涉。

　　在实际应用场景中，这类动力头既可以单台使用，安装在小型台钻的改造机架上完成半自动钻孔工序，也可以多台成组排布，在回转工作台的多个工位上分别完成钻孔、倒角、攻丝的不同工序，相比采用多轴器的方案，单台独立控制的动力头可以单独调整加工参数，当某一个工位的刀具需要更换或者调整时，不需要停机影响其他工位的正常运行。设计过程中特意将进给的导向滑轨做了加宽处理，相比窄轨的动力头，在加工过程中承受径向切削力的能力更强，加工7mm直径的铝合金孔时，进给速度可以稳定在0.1mm/r，不会出现主轴让刀导致的孔位超差问题。

　　部件上的所有外露紧固件都采用内六角圆柱头螺钉，沉头安装后表面没有突出的棱角，日常清理切屑的时候不会勾挂抹布或者划伤操作人员，电机外壳的散热筋做了轴向排布，即便在连续8小时的加工节拍下，电机外壳的温度也能稳定在合理区间，不会因为过热触发保护停机。进给气缸的端盖上设置了缓冲调节旋钮，在进给行程的末端可以调整缓冲速度，避免刀具快速接触工件时产生撞击，既保护了刀具刃口，也能减少加工时的冲击噪音，在密集排布多台动力头的车间里，能有效降低工位的整体噪音水平。安装边界方面，整个部件的总长度控制在适配小型专机的范围内，安装立板的尺寸刚好匹配常用的40系列铝型材安装面，现场改造设备时不需要重新加工安装板，直接利用铝型材的T型槽就能完成固定，对于设备改造的场景来说适配性很强。主轴的端面到安装立板的最小距离做了严格控制，当加工工位的工件定位面距离安装立面较近时，也能满足加工行程的需求，不会出现主轴退回到位后刀具仍然和工件干涉的情况。
