差速螺旋顶升承重作业工具结构设计

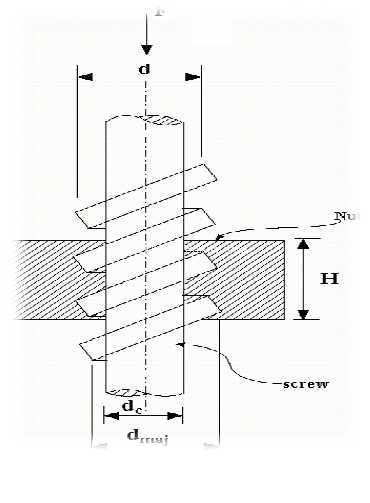

　　在设备检修、重型构件对位、小型工装调平这类需要小行程高精度顶升的作业场景里，普通液压千斤顶容易出现回程慢、长期承重泄压的问题，齿条式千斤顶又存在承重后锁止可靠性不足的缺陷，差速螺旋结构的顶升工具恰好能填补这部分工况的使用空白。这套结构的核心传动逻辑依托两段导程存在差值的配合螺纹实现，转动操作杆时，两段螺纹同时产生进给动作，进给量为两段螺纹导程的差值，既保留了螺旋传动的大减速比增力特性，又能避免普通单螺旋顶升时操作行程过长、顶升效率偏低的问题，同时螺旋副自带的机械锁止特性，能让顶升到位后的承重状态完全依靠螺纹啮合实现锁止，不需要额外添加锁止销、止回阀这类辅助结构，长期承重状态下不会出现缓慢回落的问题，可靠性更适配需要长时间保持顶升高度的作业场景。

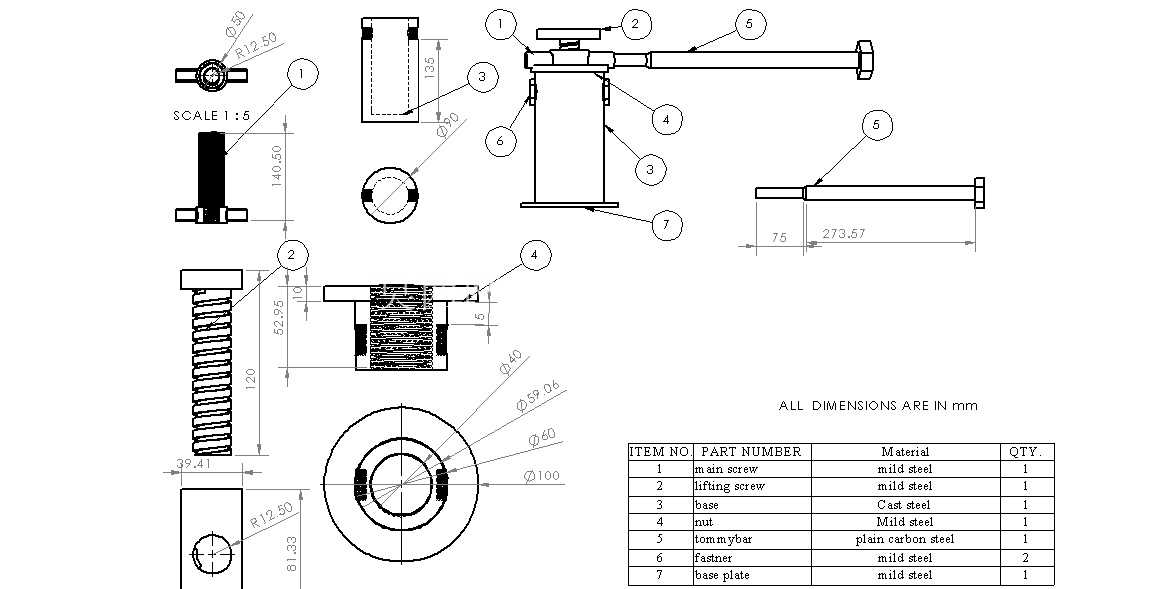

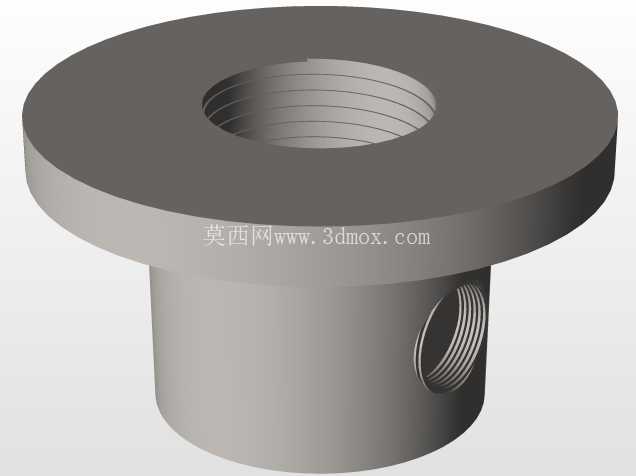

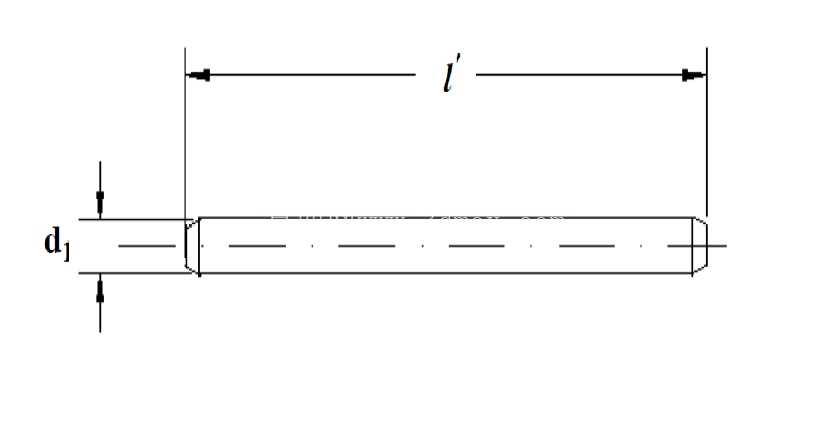

　　从结构布局来看，整体采用立式圆柱缸体作为主体承载结构，底部设置带翻边的圆形支撑底座，底座直径大于缸体外径，作业时能增大与支撑面的接触面积，降低单位面积压强，避免在较软的支撑地面上出现下陷倾斜的问题，底座与缸体采用同轴一体式设计，保证顶升过程中受力始终沿缸体轴线传递，不会出现偏载力矩损伤螺纹副。操作杆采用长力臂直杆结构，端部设置六角受力头，既可以直接穿入缸体上部的传动套配合孔手动转动，也可以在需要更大顶升力的时候套加延长管增大力矩，操作杆与传动套的配合采用可拆卸设计，非作业状态下可以将操作杆取下，减少整体存放占用空间。

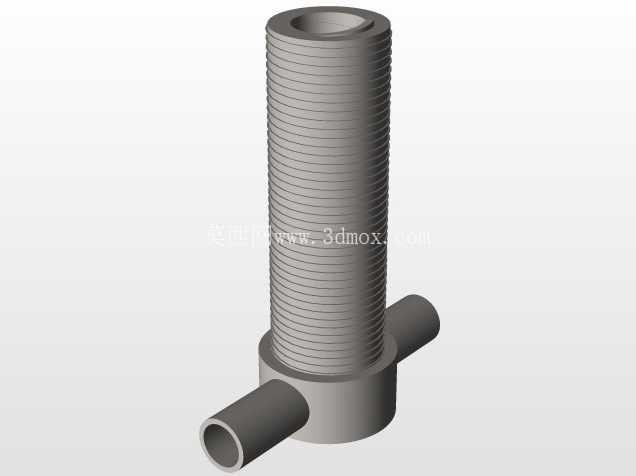

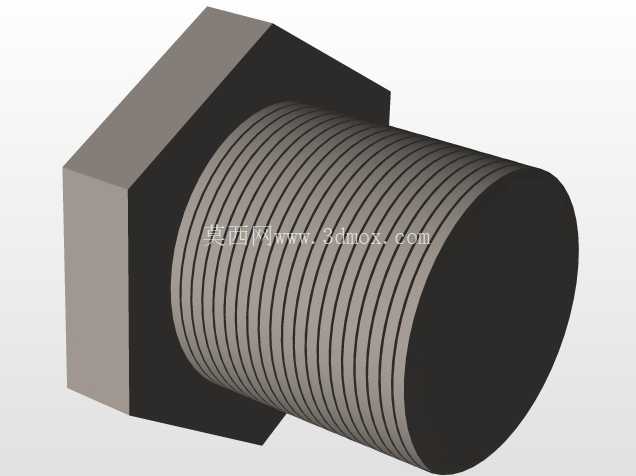

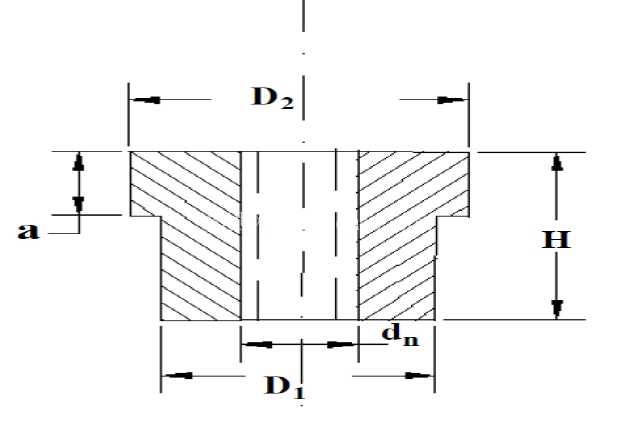

　　上部的顶升承压端采用六角形端头结构，平面接触的设计能避免与被顶升构件接触时出现打滑，端头与内部螺旋杆采用同轴刚性连接，顶升力直接沿螺旋杆轴线传递，没有额外的传动损耗。设计过程中首先要核算两段配合螺纹的导程差值，常规手动操作的力矩输入上限大概在150N·m左右，结合螺旋副的传动效率，要保证最终输出的顶升力能覆盖5吨以内的常规作业承重需求，同时导程差不能过小，否则会出现顶升速度过慢、空行程操作时间过长的问题，也不能过大，否则会降低增力比，需要操作人员施加更大的操作力，平衡下来导程差值控制在0.5-1mm每转的区间，既能保证操作力在普通人可承受的范围内，也能让顶升速度满足常规作业的效率要求。安装边界方面，缸体的外径控制在120mm以内，整体收拢后的总高度不超过280mm，最大顶升行程控制在120mm，作业时需要预留的操作空间半径不小于400mm，也就是操作杆转动范围内不能有其他构件遮挡，避免操作过程中出现卡滞。这类差速螺旋顶升工具不需要额外的液压油、气源或者电源作为动力源，完全依靠手动机械传动实现顶升，特别适合野外无动力供应的检修场景、车间内精密设备的安装调平场景，以及仓储场景里重型货位的微调对位作业。

　　结构上没有易损的密封件、阀体类零件，日常维护只需要定期给螺纹副涂抹润滑脂降低磨损即可，使用寿命远高于同吨位的液压类顶升工具，而且不会出现低温环境下液压油黏度变化导致顶升无力、高温环境下密封件老化漏油的问题，环境适应性更强。在三维建模过程中，要重点保证两段螺纹的同轴度公差，螺纹副的配合间隙控制在0.1-0.2mm之间，间隙过大会导致顶升过程中出现晃动，影响承重稳定性，间隙过小则会导致操作转动阻力过大，甚至出现螺纹咬死的问题；缸体内部的导向段长度要不小于螺旋杆直径的1.5倍，保证螺旋杆伸缩过程中始终保持与缸体同轴，避免出现偏载导致的螺纹偏磨。另外操作杆与传动套的配合孔要采用贯通式设计，操作杆可以从任意一侧穿入，适配不同作业方位的操作空间限制，比如靠墙位置作业时，可以将操作杆朝向无遮挡的一侧穿入，不需要调整整个千斤顶的摆放位置，现场使用的灵活性更高。承压端头的硬度要做调质处理，避免长期承重后出现接触面压溃变形，底座的下表面可以加工浅的防滑纹路，增大与支撑面的摩擦力，防止顶升过程中底座移位引发安全隐患。
