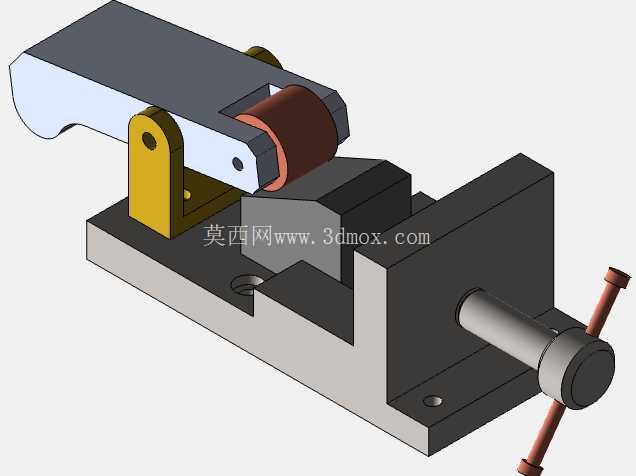

手动杠杆式台式压紧夹持工装结构

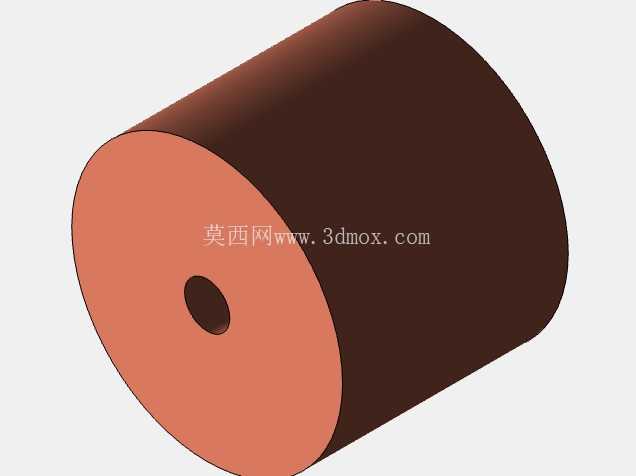

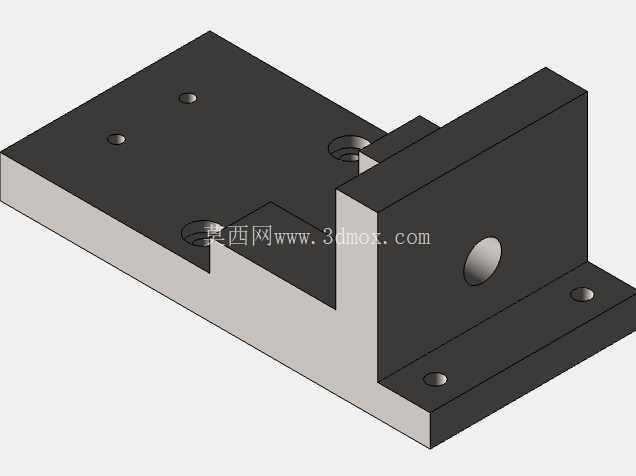

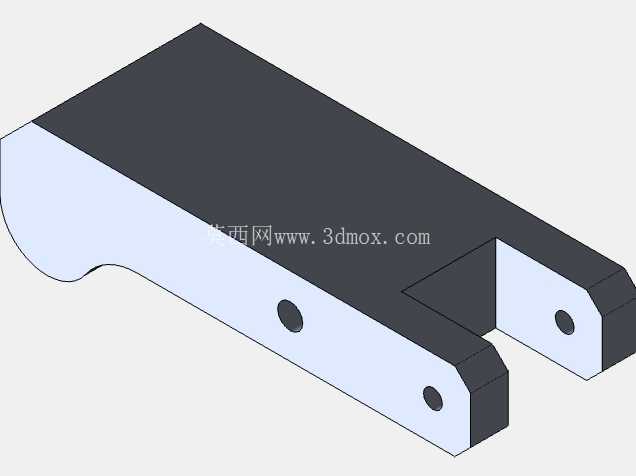

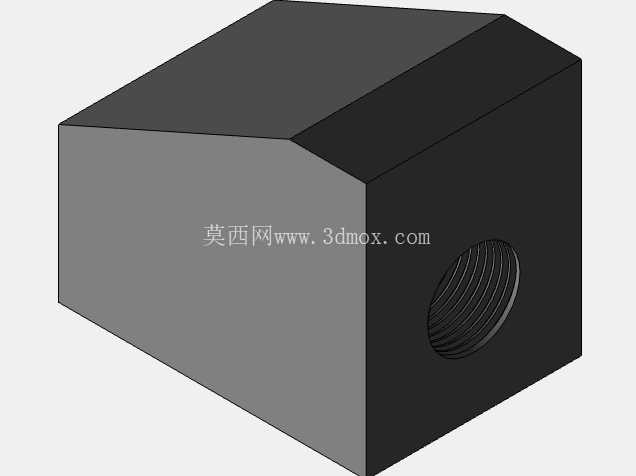

　　这款手动杠杆式夹持工装，主要面向小型零部件的机加工工序装夹、装配工位工件固定、检测工序样件定位场景使用，在小批量零件加工、工装试制、装配线辅助工位的应用频次极高，相比通用台钳，它的压紧行程更短、操作响应更快，针对特定外形的工件可以做到快速贴合压紧，不需要反复调整钳口开度。从结构设计逻辑来看，整个机构采用杠杆增力的原理，通过带铰接支座的压臂实现压紧动作，压臂的铰接点做了耐磨衬套的预留设计，长期反复开合也不会出现铰接孔磨损导致的压紧间隙过大问题；压头部分采用圆柱型柔性接触设计，接触工件的端面可以根据被夹工件的外形更换不同材质的压头，比如加工软质金属或者塑料件时，可以更换尼龙、聚氨酯材质的压头避免压伤工件表面，加工硬质钢件时则可以更换淬火钢压头提升耐磨性能。底座部分采用一体化的L型定位基准设计，固定定位块和底座为整体加工结构，从根源上消除了拼接式定位块的装配累积误差，工件靠紧定位面之后即可获得稳定的定位基准，不需要每次装夹都打表找正定位面；底座上预留了两个沉头安装孔，可以直接通过内六角螺栓固定在标准T型槽工作台、木质装配工作台或者专用检测平台上，安装孔的孔距按照常规小型工装的通用安装尺寸设计，适配绝大多数工位的安装孔位布局，不需要额外打孔改造工作台面。

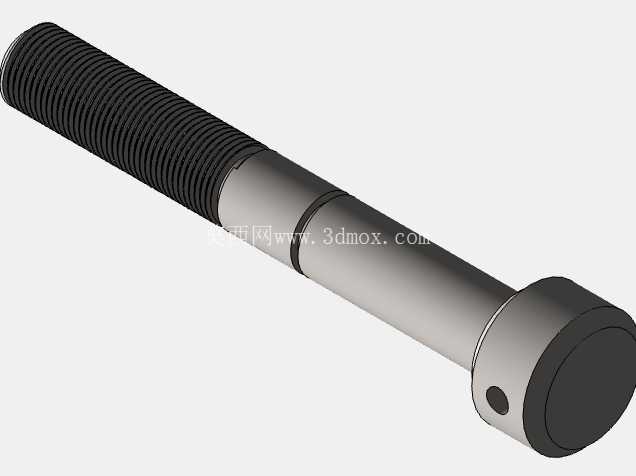

　　侧方的调节螺杆用来调整压臂的初始压紧位置，针对不同厚度的被夹工件，可以通过旋转螺杆调整压臂的开合角度范围，避免出现压臂行程不足无法压紧，或者行程过大导致空行程太长影响操作效率的问题；螺杆末端做了滚花防滑设计，操作人员不需要借助扳手等工具，徒手就可以完成位置调整，调整到位之后靠螺纹自锁即可保持位置，不会因为压紧过程中的振动出现位置偏移。整个机构的受力路径经过优化，压紧过程中产生的反作用力直接通过压臂铰接座传递到底座平面，不会对侧方的调节螺杆产生径向的剪切力，大幅延长了调节螺杆的使用寿命，也避免了长期使用后螺杆弯曲变形导致的压紧力不足问题。

　　在实际生产场景中，这类工装常用来固定小型轴类零件、异型冲压件、塑料壳体类零件，完成钻孔、去毛刺、粘接、尺寸检测等工序，相比气动、液压夹具，它不需要外接动力源，不受车间气源、电源布局的限制，可以灵活布置在任何需要临时装夹工件的工位，整体结构没有复杂的传动零件，日常维护只需要定期在铰接点添加少量润滑脂即可，故障率极低，非常适合多品种小批量的生产模式使用。外形尺寸方面，整个工装的底座长度控制在150mm以内，宽度不超过80mm，整体高度在100mm左右，占用工作台的面积极小，即使在狭小的装配台面上也可以布置多台同时使用，不会出现工位干涉的问题；压臂的最大开合角度可以达到35度，对应的最大工件夹持厚度范围在0-40mm之间，覆盖了绝大多数小型零部件的装夹厚度需求，压紧力可以达到300N以上，足以抵抗常规钻孔、轻铣工序的切削力，不会出现工件移位的问题。

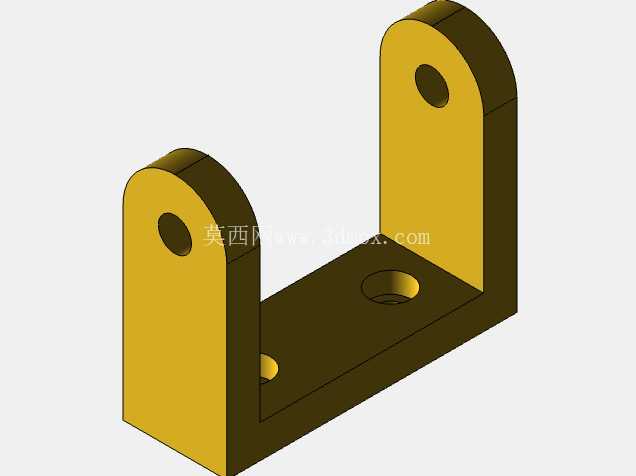

　　设计过程中特意将所有的棱角位置做了R2-R3的倒角处理，避免操作人员在快速开合压臂的时候被锋利的棱角划伤，所有外露的螺栓端部都做了沉头处理，没有突出的尖锐结构，符合车间工位器具的安全设计要求。铰接支座采用两颗内六角螺栓固定在底座上，如果长期使用后铰接孔出现磨损，只需要更换铰接支座或者衬套即可，不需要更换整个底座，大幅降低了后期的维护成本；定位块的垂直定位面经过平面度加工，平面度控制在0.02mm以内，垂直度相对于底座安装面控制在0.03mm以内，可以满足一般机加工工序的定位精度要求，如果有更高精度的装夹需求，也可以在定位面上加装定位靠山或者精密垫块，进一步提升定位精度。
