惠普升降旋转支架商用显示器结构设计

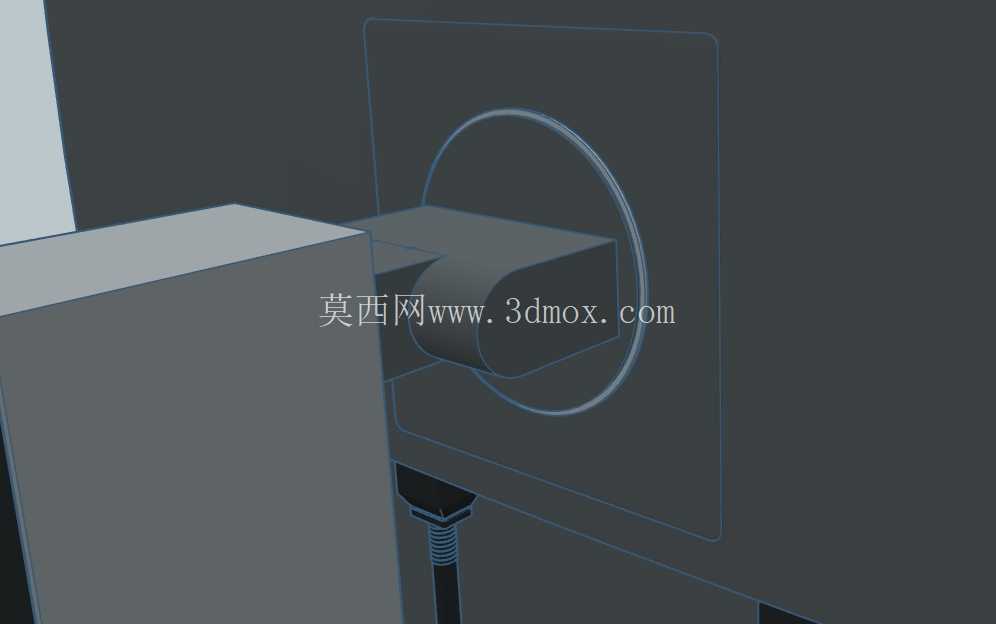

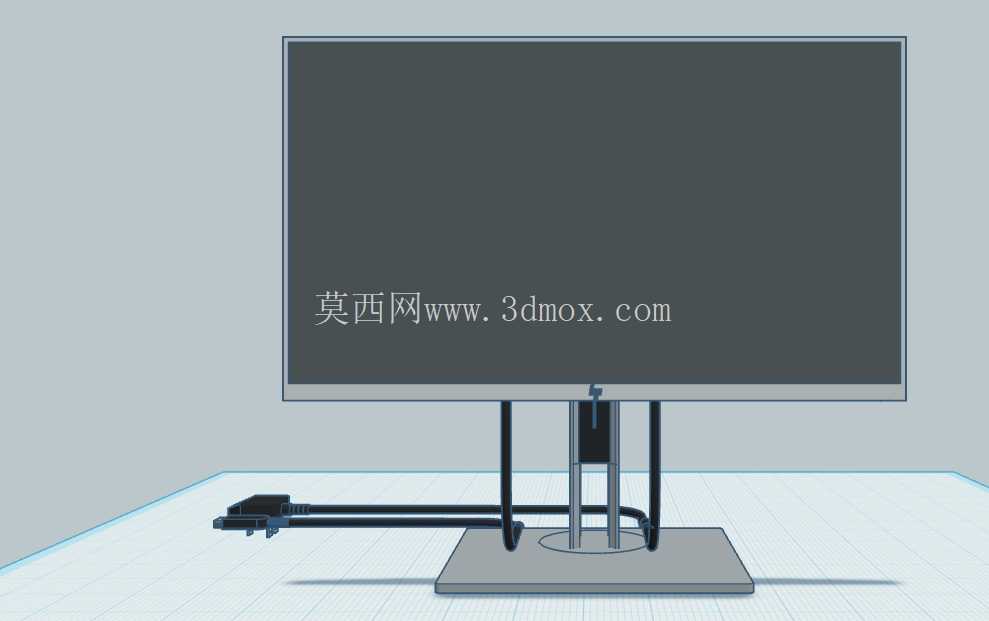

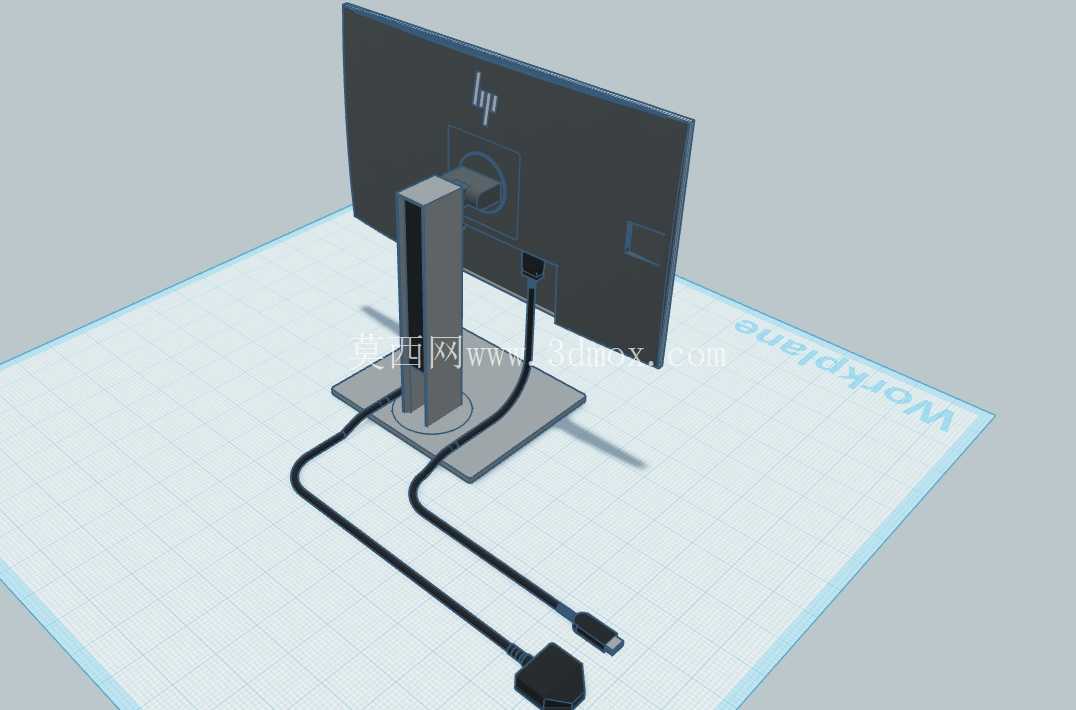

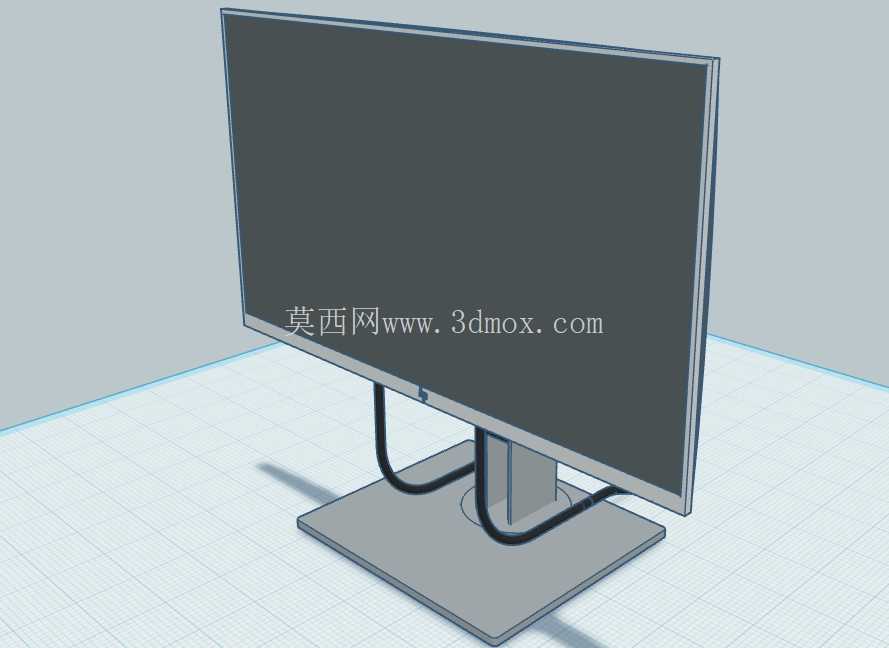

　　本次呈现的是惠普商用升降旋转显示器的三维结构模型，从结构设计视角还原了该款显示终端的完整装配关系与细节特征。在日常办公、工业设计工位、监控调度台等应用场景中，这类带多功能支架的显示器是核心人机交互输出终端，区别于普通家用固定支架显示器，其结构设计核心围绕长时间使用的人机适配性展开。模型完整还原了显示器的背部支撑结构：方形金属底座通过配重块实现整机重心稳定，底座与桌面接触区域预留了防滑胶垫安装位，避免桌面滑动同时减少放置时的硬接触磨损；立柱部分采用内置滑轨的升降结构，可实现120mm范围内的高度无级调节，适配不同身高使用者的坐姿视线高度，立柱与屏体连接的转轴组件支持水平方向±30°旋转、垂直方向-5°到20°俯仰调节，同时支持屏体90°竖屏旋转，满足代码编写、长文档阅读、图纸竖向浏览等特殊使用需求。

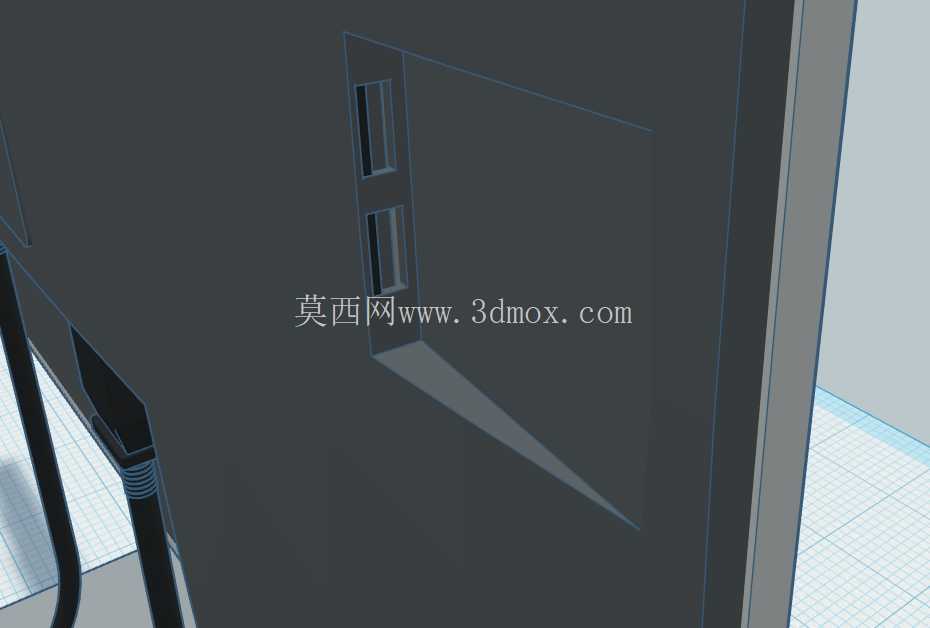

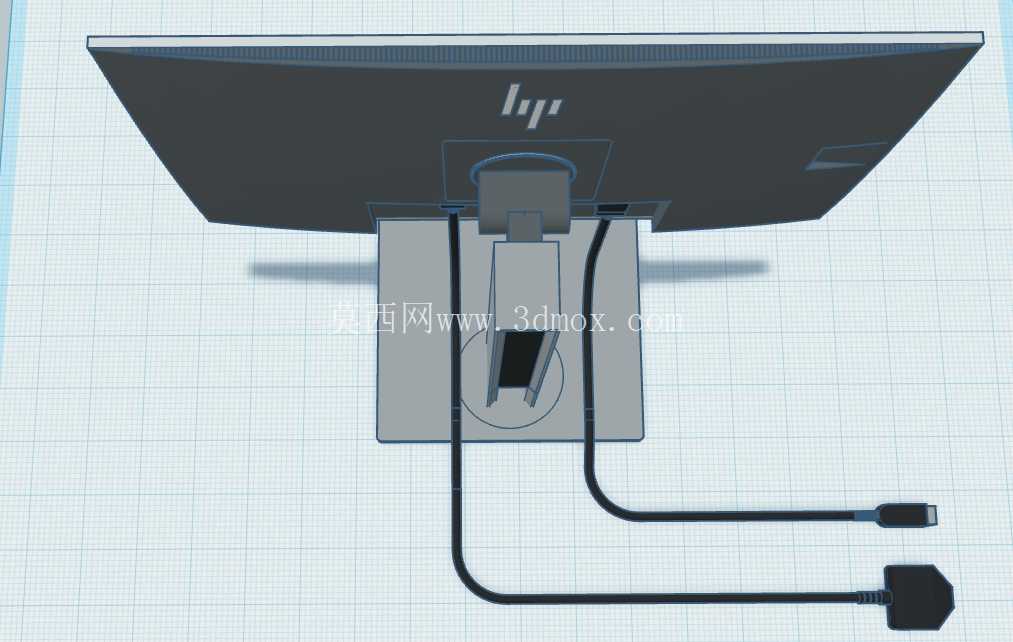

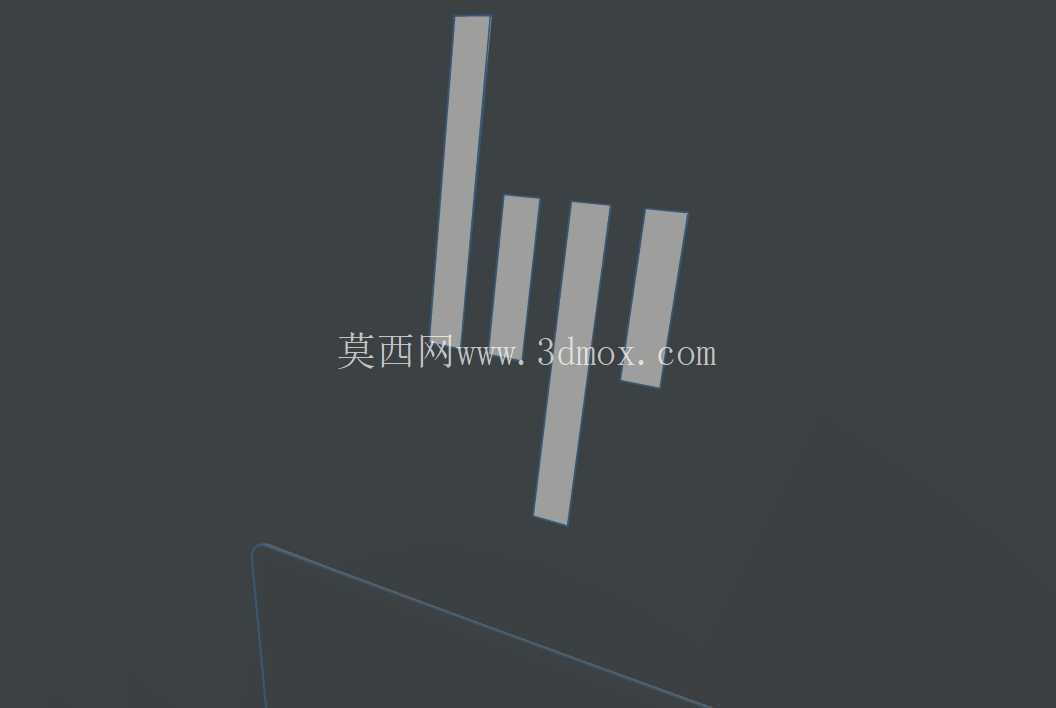

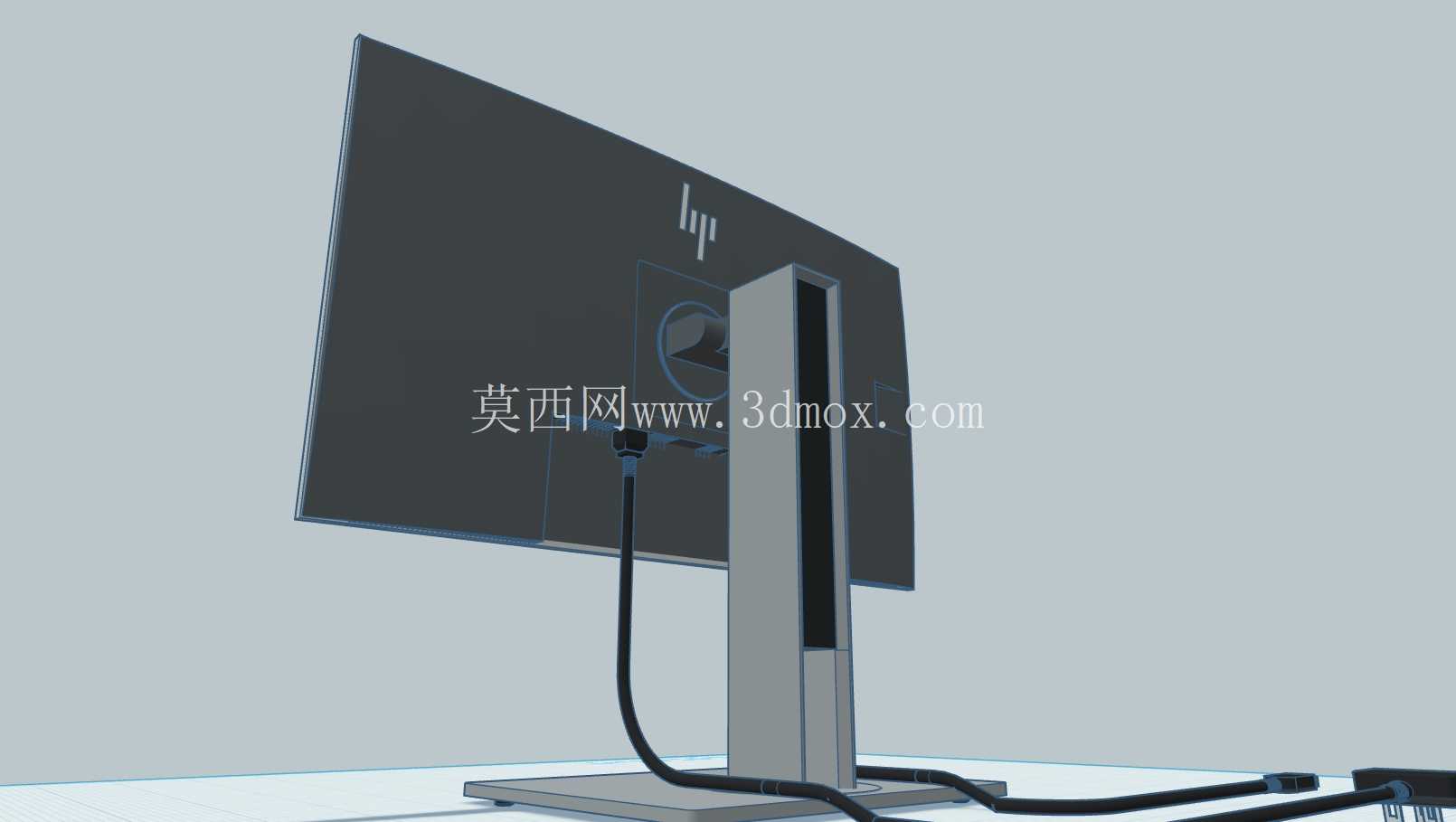

　　屏体背部的走线结构做了内嵌式理线设计，电源线、视频传输线可沿立柱内侧的理线槽排布，避免桌面线缆杂乱，背部的品牌标识区域做了凹陷式结构处理，与外壳一体成型无需额外粘贴标识件。从安装边界来看，该显示器底座占用桌面尺寸约200mm×180mm，屏体整体厚度在最薄处为12mm，支架升降至最高位置时整机总高度为520mm，最低位置总高度为400mm，屏体横向宽度为610mm，常规工位桌面预留650mm宽度、250mm深度的安装空间即可满足放置需求，不会占用过多桌面操作区域。

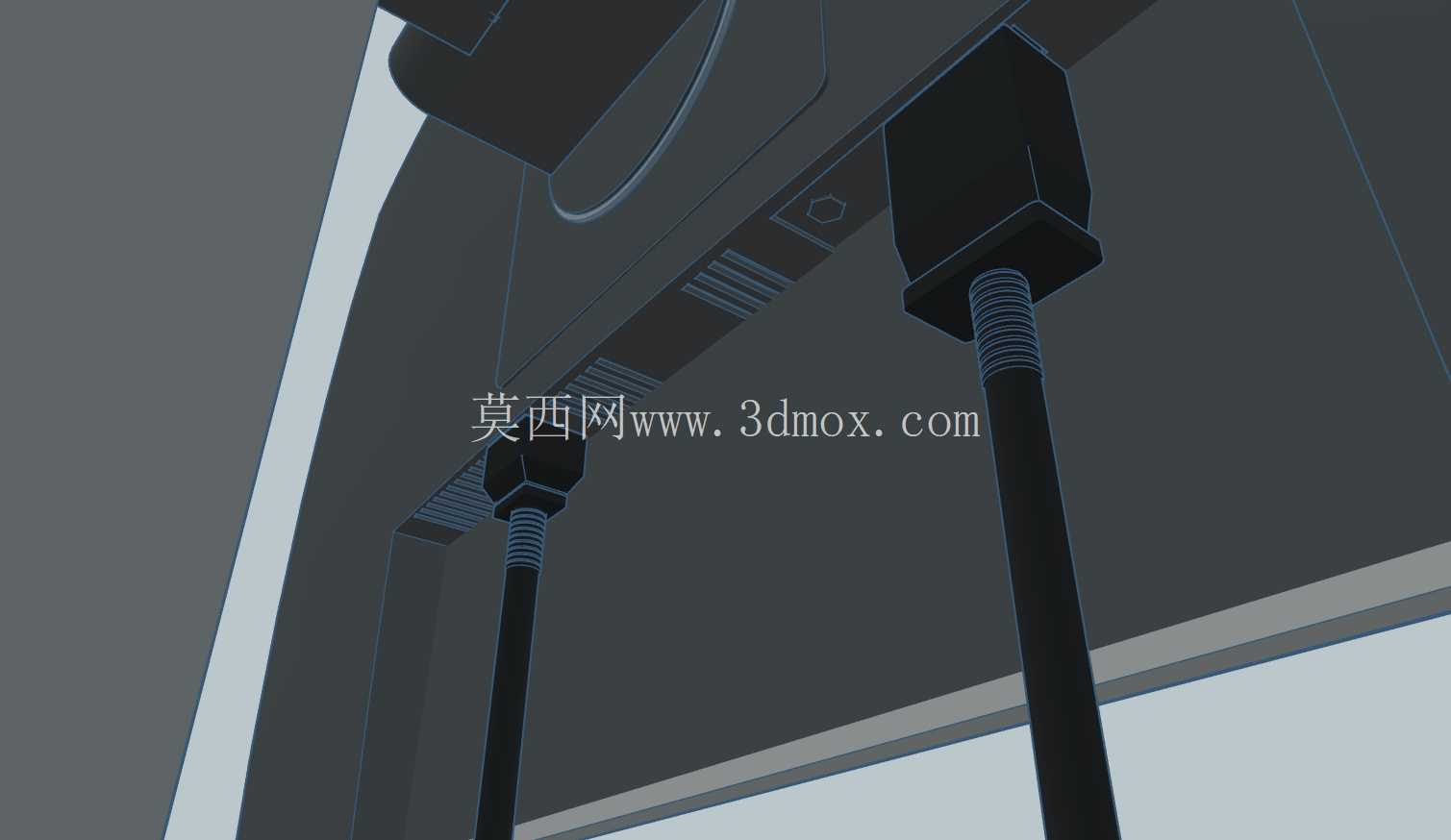

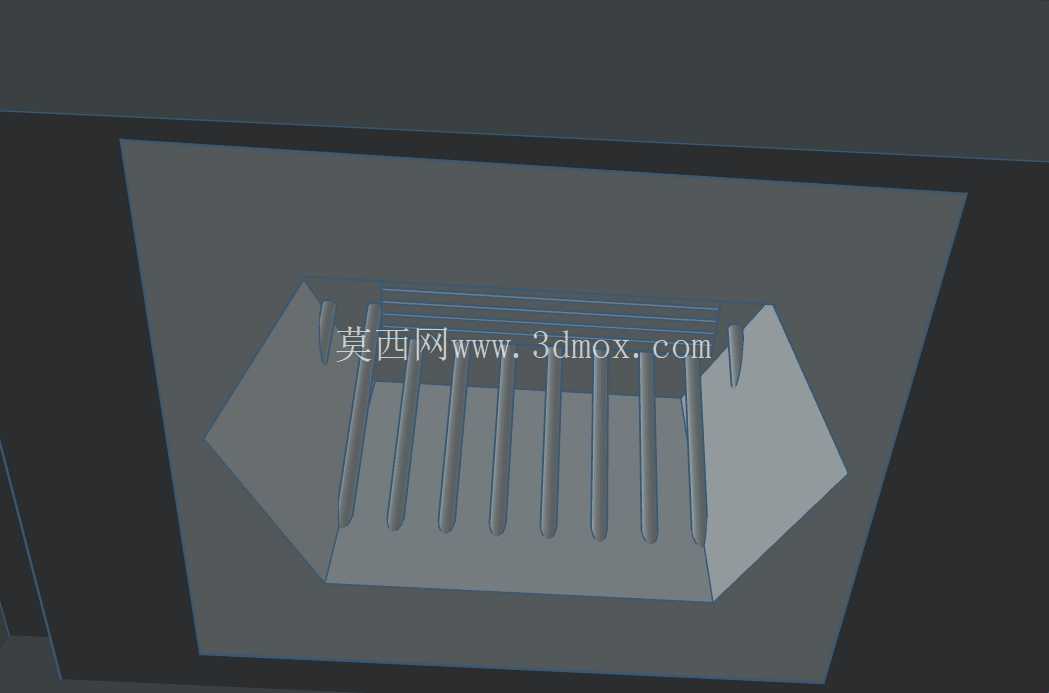

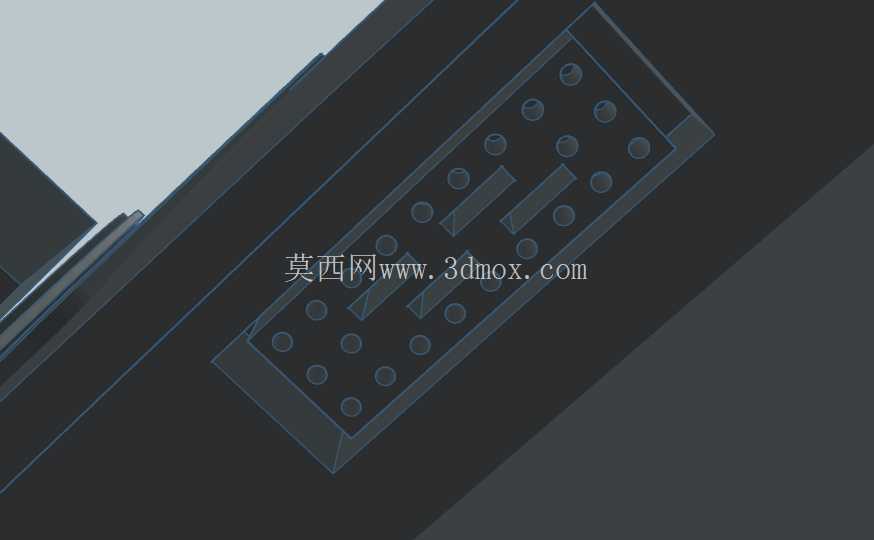

　　结构设计上，屏体外壳采用薄壁注塑结构，壁厚均匀控制在2.2mm，避免注塑成型时出现缩痕、翘曲等缺陷，背部的散热格栅采用条形开孔设计，开孔宽度控制在1.8mm，既满足内部驱动板、电源板的通风散热需求，又能防止异物进入屏体内部。支架部分的金属构件采用冷轧钢板冲压成型，表面做喷塑处理，转轴内部设置了阻尼垫片，调节时的阻尼力经过匹配，既可以轻松调整角度，调整到位后又不会出现屏体自行下坠、偏移的问题。视频接口区域设置在屏体背部下方，包含HDMI、DP、电源接口等常规接口，接口位置距离桌面高度在支架最低状态下为80mm，方便插拔线缆同时不会因为接口位置过低导致线缆过度弯折。

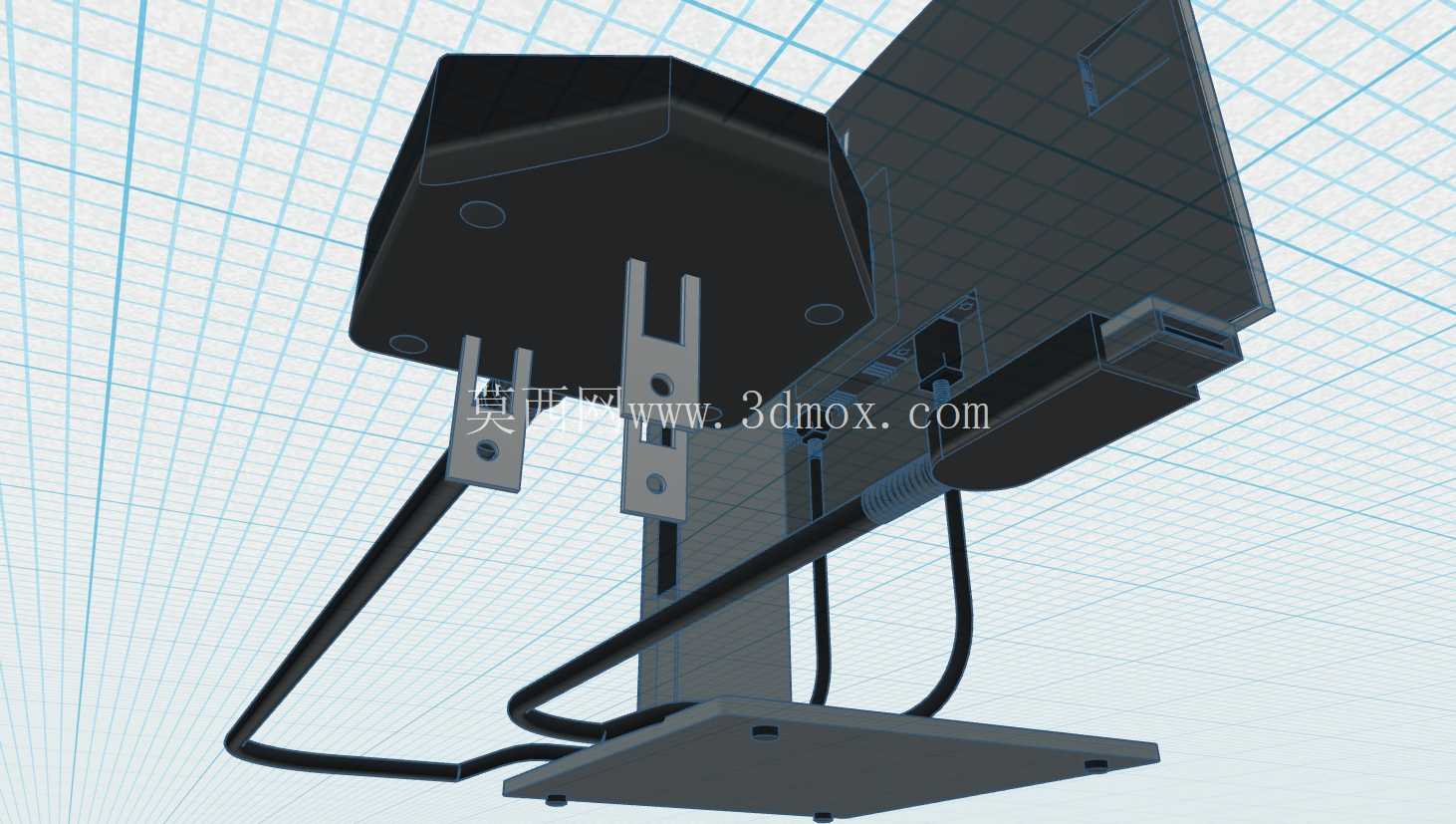

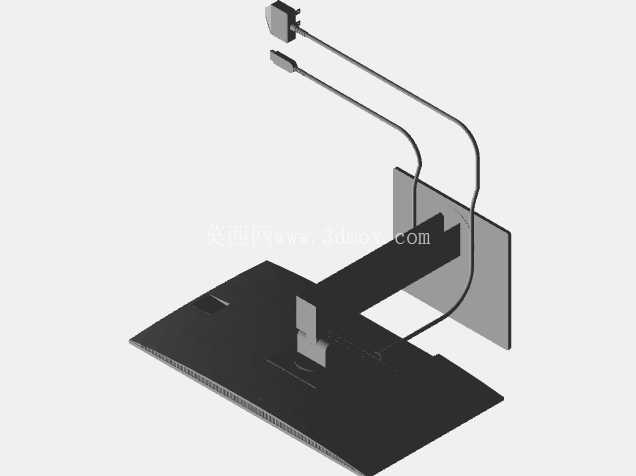

　　在工业设计场景中，这类显示器模型可用于工位布局三维仿真、办公场景人机工程验证、桌面设备集成方案设计，建模时还原了各个部件的装配间隙，屏体与支架的连接采用标准VESA 100×100mm安装孔位，可兼容第三方显示器支架、壁挂架的安装需求，拓展使用场景。模型中附带的两根连接线分别为电源线与DP视频线，还原了线缆的出线位置与自然弯曲形态，在做场景渲染、工位布局展示时可以更贴近真实使用状态。底座底部预留了四个螺丝孔位，用于固定配重块与防滑脚垫，配重块重量经过匹配，在屏体旋转至竖屏状态、升降至最高位置时整机重心依然落在底座支撑范围内，不会出现倾倒风险。从结构可靠性角度，支架的升降滑轨采用金属材质，滑动行程内设置了上下限位结构，避免升降调节时脱出滑轨，转轴部分的旋转角度也设置了机械限位，防止过度旋转导致内部线缆拉扯断裂。这类商用显示器的结构设计区别于消费级产品，更侧重长时间使用的结构稳定性、调节便利性与安装兼容性，模型完整还原了这些结构细节，可作为显示终端类产品结构设计参考、办公场景三维布局素材使用。
