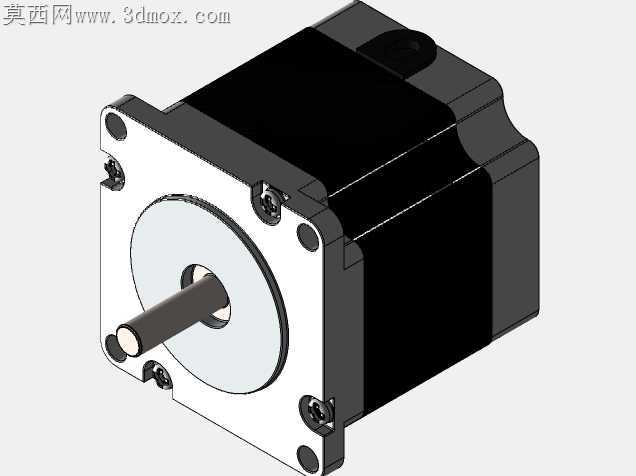

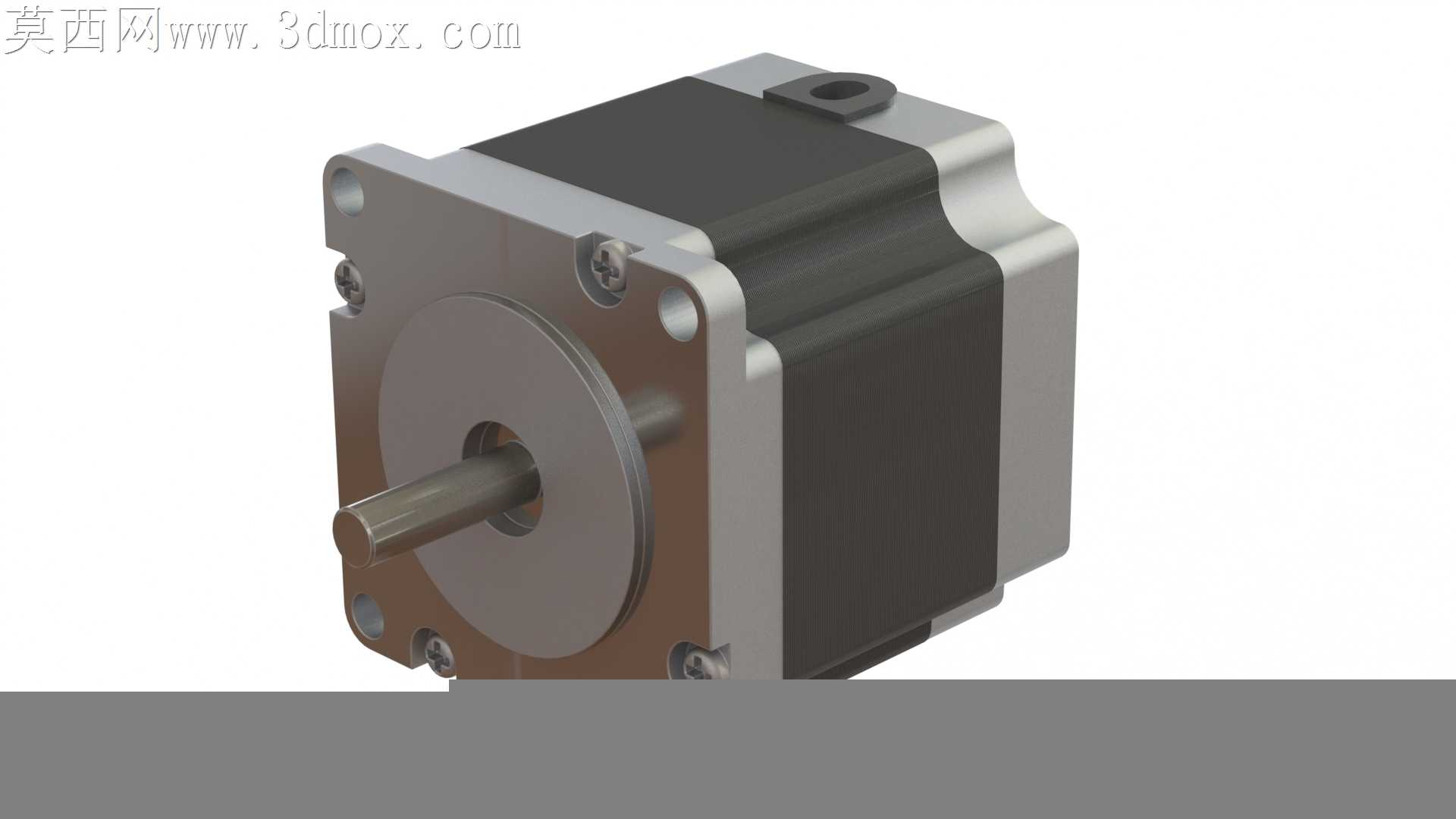

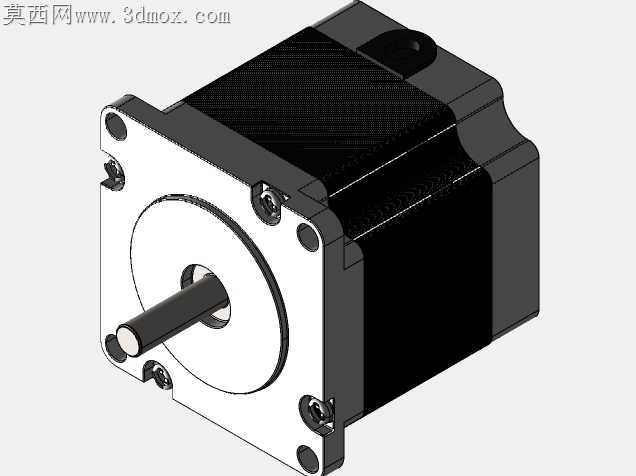

57系列两相混合式步进电机结构设计

这款57机座号步进电机是自动化传动领域应用极为广泛的开环执行元件，核心应用场景覆盖小型数控设备进给传动、3D打印运动轴驱动、桌面级机械手关节动力输出、自动化包装线送料机构、纺织机械纱线牵引、安防监控云台转动控制等诸多需要精准角度控制的工业与民用设备场景，作为将电脉冲信号转化为对应角位移的核心部件，它无需额外的位置反馈装置即可实现可靠的开环定位，大幅降低了整套运动控制系统的搭建成本，是中小扭矩精准传动场景的首选动力元件。

从功能特性来看，该款电机步距角为1.8度，也就是整步运行状态下每接收一个脉冲信号，输出轴转动1.8度，整圈200步即可完成一周转动，搭配细分驱动器可实现更小的步距角输出，大幅提升运行平稳性，降低低速运行时的振动与噪音。电机本体采用方形安装法兰设计，机身长度为54mm，能够输出适配中小负载的保持扭矩，可满足多数轻载传动场景的扭矩需求，输出轴采用标准D型轴设计，搭配紧定螺钉即可实现与同步轮、联轴器、齿轮等传动件的可靠连接，避免传动过程中出现打滑丢步的问题。

在设计思路上，这款电机的结构完全遵循Nema23标准安装尺寸规范，前端盖与后端盖采用高强度铝合金压铸成型，既保证了安装结构的刚性，又能通过金属壳体快速散出定子绕组工作时产生的热量，避免长时间运行出现过热退磁的问题。定子与转子采用高导磁硅钢片叠压而成，绕组采用耐高温漆包线绕制，可承受长时间额定电流下的工作温升，机身侧面预留的标准安装吊耳孔位，可支持正面法兰安装与侧面螺孔安装两种固定方式，适配不同设备的安装空间需求。出线端采用标准接插件设计，方便用户快速接线与后期维护更换。

从安装边界来看，该电机的方形法兰安装孔位遵循57系列步进电机的通用标准，安装孔中心距、输出轴直径、轴伸长度、机身总长均符合行业通用尺寸规范，用户在进行设备结构设计时，无需额外定制特殊安装位，可直接替换同规格的其他品牌同尺寸步进电机，大幅降低设备的设计与维护成本。电机的整体外形做了倒角过渡处理，既避免了安装过程中尖锐边角划伤操作人员，也能在紧凑安装空间内减少与周边结构件的干涉，适配各类狭小安装空间的设备布局需求。
