多屏弧形布局控制室操作工位设计

这套操作工位的三维结构设计，核心面向工业调度中心、安防监控室、生产指挥中心这类需要长时间多屏作业的场景，日常使用中操作人员需要同时调取多路监控画面、运行参数面板、调度通讯界面，传统平直排布的多屏工位会让两侧屏幕处于操作人员视线边缘，长时间转头查看极易产生颈部疲劳，弧形屏组的布局逻辑就是把所有显示终端的可视区域都收拢在人眼舒适的水平视场角范围内，操作人员保持端坐姿态就能覆盖全部屏幕内容，不需要频繁转动脖颈调整视线。

从结构设计的细节来看，工位主体采用落地式台体结构，台面做了内凹的弧形切边，刚好匹配屏组的弧形排布弧度，操作人员落座后手臂自然放置在台面上时，肘部到台面前沿的距离符合人体工程学的操作舒适区间，台面上预留了键鼠操作的平整区域，边缘做了细微的挡边处理，避免放置的小件操作设备滑落。台体下部采用封闭柜体加侧部开放储物格的组合设计，封闭柜体可以容纳主机、UPS电源、信号分配器这类后台设备，预留的走线槽从屏组支架位置一直贯通到柜体内部，所有显示线缆、供电线缆都可以隐藏在结构内部，不会在台面外露造成走线杂乱，侧部的开放格可以放置常用的操作手册、通讯终端这类需要随手取用的物品。

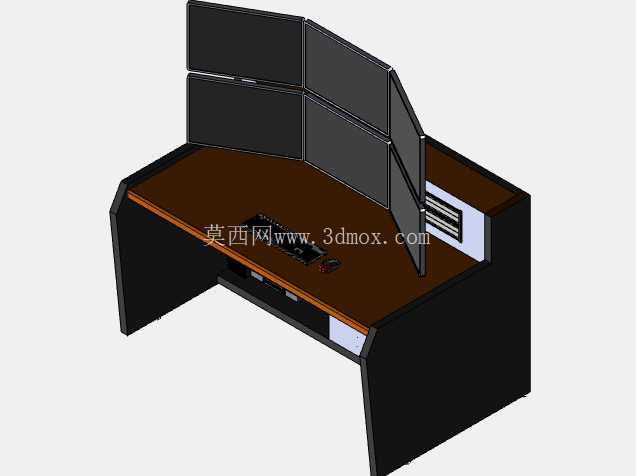

屏组支架采用分层排布设计，上下两层各布置三块显示屏，整体形成六屏的显示阵列，支架的固定结构直接和台体后部的承重框架连接，不需要额外在地面或者墙面做固定，整个工位可以作为独立单元整体移位，适配不同场地的布局调整需求。支架的安装位预留了通用的VESA挂装孔位，可以适配不同尺寸的工业显示屏，挂装位置的高度经过测算，上层屏幕的中心高度和操作人员端坐时的视线高度齐平，下层屏幕稍微向下倾斜，刚好匹配人眼向下的自然视线角度，长时间观看不会产生视觉疲劳。

安装边界方面，这套工位的整体占地宽度适配常规控制室的通道预留要求，台体后部和墙面预留不小于150mm的走线维护空间即可，两侧不需要额外预留操作间隙，多个同类型工位可以并排拼接组成大型调度工位组，相邻工位的台体侧面可以做无缝对接，不会出现缝隙影响整体美观。台体的底部做了可调支撑脚设计，可以适应不同平整度的地面，调整范围在0到20mm之间，保证台面始终处于水平状态，不会因为地面不平导致台体晃动影响操作。

设计过程中还考虑了长时间作业的使用需求，台面的前缘做了圆弧倒角处理，操作人员手臂搭放在台面前沿时不会被直角棱边压出压痕，台体下部的腿部空间做了加宽处理，操作人员落座后腿部左右活动空间充足，不会碰到台体的侧板结构。屏组的每个屏幕挂装位都预留了微调空间，可以根据操作人员的实际坐姿调整屏幕的俯仰角度和左右偏转角度，适配不同身高操作人员的视线习惯。台体内部的设备安装位预留了散热通风间隙，柜体侧面开有隐蔽的通风孔，保证主机等设备运行时产生的热量可以及时散出，不会因为密闭空间导致设备过热宕机。

这类工位在实际应用中，还可以根据使用场景的需求加装通讯手柄支架、紧急按钮面板、身份识别终端等附加配件，台面上预留的标准化安装孔位可以直接固定这类配件，不需要额外对台面进行打孔改造。走线槽内部做了强弱电分隔结构，强电供电线路和弱电信号线路分开排布，避免信号干扰影响显示效果和通讯稳定性。整个结构的承重设计经过核算，台体台面可以承受不小于150kg的均布载荷，屏组支架可以承受六块常规尺寸工业显示屏的总重量，长期使用不会出现结构变形或者支架下沉的问题。
