重复贝壳纹理装饰面板压铸成型结构

　　这款装饰面板的压铸结构设计，核心面向室内外装饰面材批量化生产场景，可直接适配常规冷室压铸机的装夹工位，无需额外定制非标模架。从实际使用场景来看，这类带连续贝壳纹理的面板，多用于公共空间墙面装饰、文创产品表面包覆、定制家具饰面拼接，单块面板的安装边界预留了0.8mm的拼接公差，相邻面板拼接时纹理可实现连续对齐，不会出现纹样错位的问题。设计阶段首先考虑的是压铸成型的脱模可行性，所有贝壳纹理的凸起棱边都做了1.5°的拔模斜度，纹理凹陷深度控制在1.2mm以内，避免压铸过程中铝液填充不满或者脱模时拉伤纹理表面。整个面板的基体厚度均匀设置为2mm，纹理区域与基体的过渡处采用R0.3的圆角过渡，减少压铸时的应力集中，避免成型后出现冷却变形。

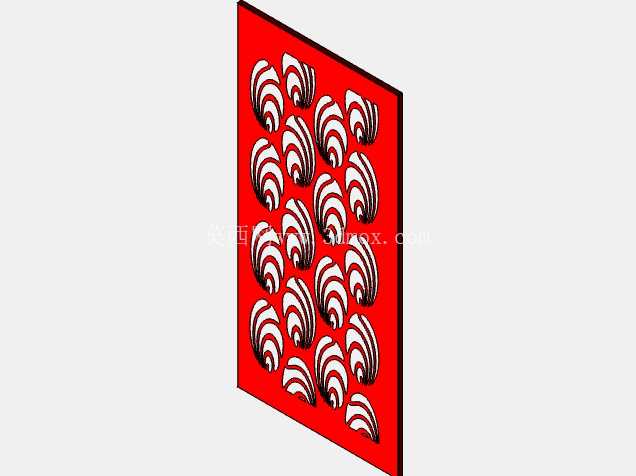

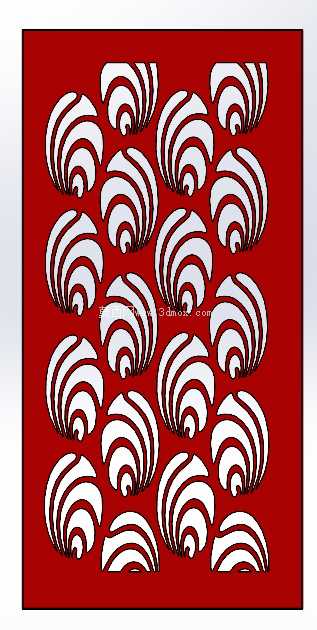

　　从结构排布来看，面板上的贝壳纹样采用4行5列的等距阵列排布，相邻纹样的中心距保持一致，阵列时特意调整了每个贝壳纹样的旋转角度，让整体纹理呈现自然错落的视觉效果，同时所有纹样的凸起高度完全统一，保证压铸时进料流畅，不会出现局部困气的问题。在浇口位置的设计考量上，将主浇道设置在面板的侧边非外观面位置，分流道采用梯形截面，保证铝液可以在0.2秒内填充完整个模腔，减少冷隔缺陷的产生，溢料槽对应设置在每个纹理单元的末端，收集冷料的同时也能保证纹理末端的填充饱满度。

　　安装结构上，面板背面预留了4个M3的铜螺母嵌装位，嵌装位的深度为3mm，压铸时直接将铜螺母预置在模腔内，成型后螺母与基体结合强度可满足日常装饰面板的安装承重需求，不会出现螺母脱落的问题。面板的外形尺寸控制在常规装饰板的通用规格范围内，边缘做了0.5mm的倒角处理，避免安装时划伤施工人员，同时边缘的平整度控制在0.1mm以内，拼接后缝隙均匀。针对压铸后的表面处理需求，整个外观面的纹理粗糙度设置为Ra1.6，成型后可直接进行阳极氧化或者喷漆处理，不需要额外的抛光工序，减少后续加工的工作量。

　　设计过程中还特意验证了不同壁厚下的冷却变形量，通过在面板背面非外观区域设置0.5mm高的加强筋，既不影响正面的纹理效果，又能将整个面板的平面度控制在0.2mm以内，避免大尺寸薄板压铸后出现翘曲问题。纹理的细节处理上，每个贝壳纹样的弧形棱边都做了等宽处理，棱边宽度统一为0.4mm，既保证视觉上的规整感，又能避免压铸时棱边处出现锋口，减少后续去毛刺的工作量。从实际生产的角度出发，这套结构的脱模行程控制在150mm以内，适配市面上多数常规吨位的压铸机，不需要更换大行程的脱模机构，生产时的开合模节奏可以稳定在每分钟8模，满足批量化生产的效率要求。针对批量生产中可能出现的纹理磨损问题，模腔的纹理区域采用镶拼式结构，当某一区域的纹理出现磨损时，只需要更换对应的镶件即可，不需要更换整个模芯，降低后期的模具维护成本。
