剪叉式X型升降支撑机构结构设计

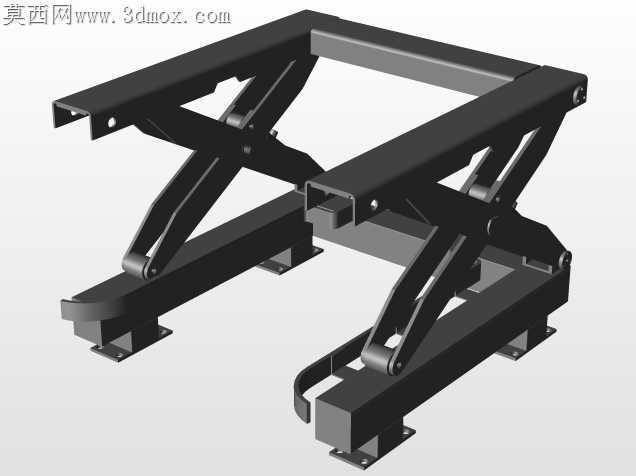

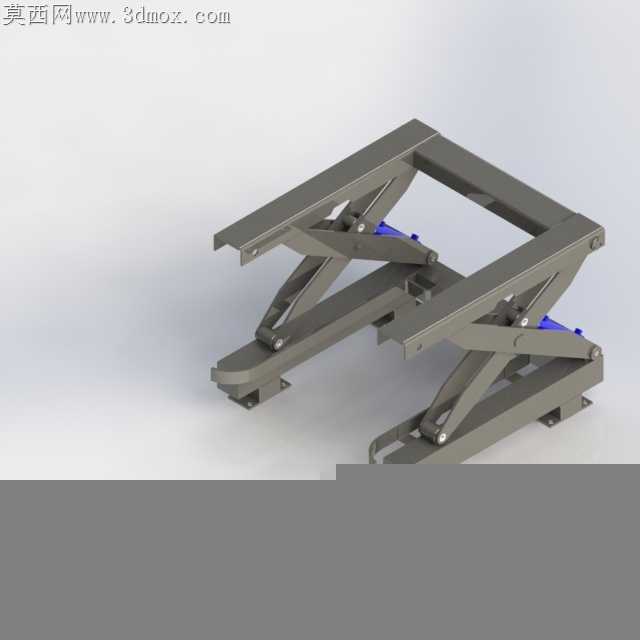

这款剪叉式X型升降支撑机构，是面向工业生产、仓储物流、民用家具配套等多场景开发的垂直升降承载部件，核心作用是在有限安装空间内实现稳定的垂直举升动作，为上方搭载的工作台、置物台面、功能设备提供可调节的高度支撑，解决不同作业场景下的高度适配需求，减少人工抬升搬运的作业强度，规避高位取放、设备对位过程中的安全风险。在实际应用场景中，该结构既可以配套在工业生产线的工位升降台上，适配不同身高操作人员的作业高度，减少长期弯腰或抬臂作业的职业损伤；也可以安装在仓储区域的低位货架上，实现重型物料的平稳举升转运，配合叉车完成高位货架的物料存取；还可作为民用功能家具的核心支撑结构，实现茶几、榻榻米、工作台的高度自由切换，兼顾日常使用与临时办公、用餐的多元需求。从功能特性来看，该结构采用对称双组剪叉臂布局，每组剪叉臂通过中间铰接轴形成X型交叉支撑结构，举升过程中两侧剪叉臂同步绕铰接点转动，配合底部的滑动导向结构，保证升降全程台面始终保持水平状态，不会出现侧偏、卡滞的问题；结构整体采用高强度矩形钢管作为臂架与底座、顶架的主材，铰接位置采用耐磨销轴配合衬套设计，既保证了整体承载能力，也降低了长期往复升降过程中的铰接磨损，延长结构使用寿命。在设计思路上，这款结构优先考虑了安装空间的适配性，完全收拢状态下整体高度极低，可嵌入到台面下方的狭小空腔内，不会占用额外的安装空间；展开过程中剪叉臂的受力沿臂身轴向传递，结构受力均匀，可在较小的驱动作用力下实现大吨位载荷的举升，驱动端可根据使用需求搭配液压油缸、电动推杆、气动杆甚至手动驱动结构，适配不同成本预算、不同动力条件的使用场景。从安装边界来看，该结构底部设置有四个带安装孔的固定支座，可通过螺栓直接固定在安装基础平面上，无需额外制作复杂的安装底座；顶部框架预留有标准安装孔位，可直接与上方承载台面连接固定，安装过程简单便捷；结构完全收拢时的外轮廓尺寸紧凑，展开至最大行程时，剪叉臂的摆动范围完全处于底座与顶架的投影区域内，不会对周边设备造成干涉，适配多数常规安装场景的空间要求。日常使用过程中，仅需定期对铰接销轴位置加注润滑脂，检查连接螺栓的紧固状态，即可保证结构长期稳定运行，维护成本极低。
