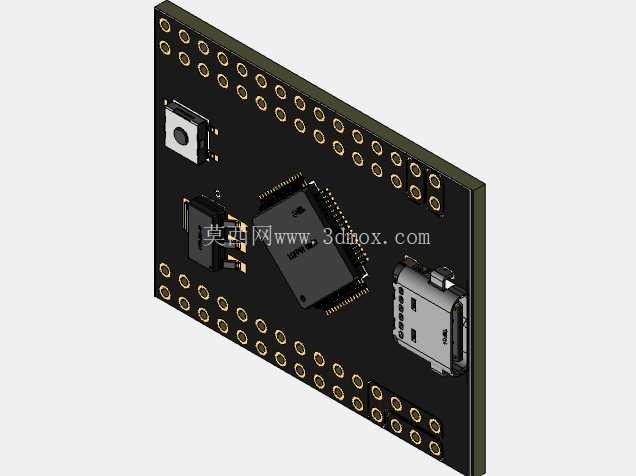

WeActSTM32F405RGT6微控制器核心板结构设计

　　这款嵌入式核心控制板的三维结构设计，完全围绕嵌入式开发场景的实际使用需求展开，在做结构建模前首先梳理了核心板的全场景使用边界：不管是嵌入工业控制终端做主控单元、放在教学实验箱做实训载体、集成到小型智能硬件做控制核心，还是堆叠在扩展底板上做二次开发，结构设计都要兼顾安装便利性、接口可达性与硬件防护性，避免出现结构干涉导致的硬件无法装配、接口无法使用的问题。建模过程中首先确定了PCB基板的外形轮廓，板体采用矩形切角设计，四个边角做了圆弧过渡处理，既避免尖锐边角在装配时划伤操作人员，也能减少板边应力集中导致的PCB形变，适配嵌入式设备内部紧凑的安装空间。

　　板体四周均匀排布两排排针安装孔位，孔位间距严格遵循标准2.54mm排针间距规范，排针伸出板体的高度经过反复校核，既保证插针与对应母座的接触深度满足电气连接可靠性要求，又不会因为伸出过长导致板体堆叠时出现高度干涉，不管是直插焊接排针做立式安装，还是焊接弯排针做卧式贴装，都能预留足够的操作空间。核心主控芯片的位置设置在板体几何中心区域，建模时特意预留了芯片周边的散热空间，芯片表面与周边最高元器件的高度差控制在合理范围，既方便后期加装散热片适配高负载运行场景，也避免周边元器件过高遮挡芯片导致调试时无法观察芯片表面的标识信息。

　　板载的USB接口设置在板体短边侧端，接口的突出高度、接口内部的弹片空间都按照标准USB Type-C接口的尺寸规范做了精准建模，接口周边预留了足够的插拔操作空间，不管是插标准USB数据线还是带屏蔽壳的加固型接头，都不会出现插不到位或者被板体边缘卡住的问题。板载的复位按键、启动模式配置按键设置在板体侧边靠近排针的位置，按键的键帽高度略高于周边排针的顶端高度，既方便调试时直接按压操作，又不会因为按键过高导致板体堆叠时被误触发。电源指示、状态指示LED的位置设置在板体边缘靠近接口的区域，建模时预留了LED灯珠的导光空间，避免板体安装到设备外壳内部后灯光被遮挡，方便用户直观观察核心板的运行状态。整个板体的元器件排布遵循信号流向规律，电源输入回路的元器件集中布置在接口侧，核心信号处理回路围绕主控芯片布置，外围功能元器件分散布置在排针内侧，既缩短了高频信号的传输路径减少信号干扰，也让整个板体的元器件高度保持均匀，没有突兀的超高元器件，适配嵌入式设备内部有限的高度安装空间。建模时还考虑了生产装配的工艺性，所有元器件的焊盘位置、元器件之间的间距都满足SMT贴片加工的工艺要求，元器件与板边的距离满足PCB分板的工艺要求，排针焊接位置预留了焊锡流动的空间，避免焊接时出现连锡、虚焊的问题。

　　安装孔位的设置兼顾了多种安装方式，既可以通过排针直接插接到母座上实现固定，也可以通过板体预留的固定孔配合铜柱实现螺丝固定，固定孔的位置避开了板内的走线区域与元器件布置区域，不会因为螺丝固定损伤PCB走线或者挤压元器件。针对嵌入式开发中经常出现的板体堆叠需求，整个核心板的外形尺寸做了严格控制，板体宽度与长度都适配常用的最小系统板安装尺寸，不管是叠加传感器扩展板、通信扩展板还是电机驱动扩展板，都能保证排针孔位一一对齐，不会出现错位无法插接的问题。接口位置的统一设置也让堆叠后的多板系统接线更加规整，所有对外接口都朝向板体外侧，不需要额外调整板体方向就能完成接线操作。在结构细节处理上，所有元器件的模型都还原了实际物料的真实外形，包括接口的金属屏蔽壳、芯片的塑封本体、按键的键帽纹理、排针的金属插针细节，不仅能用于结构装配的干涉检查，也能用于产品展示、教学演示的可视化渲染，让使用者在拿到实物前就能清晰了解核心板的结构布局与接口位置，提前规划设备内部的安装空间与走线路径。
