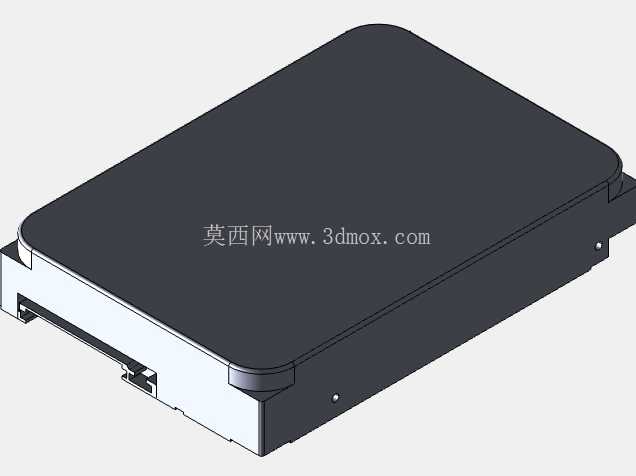

希捷铁狼12TB机械硬盘结构三维建模

　　在桌面级存储、NAS阵列搭建、小型服务器存储扩容的实际工程场景中，3.5英寸机械硬盘的安装适配是结构设计环节经常遇到的需求，尤其是多盘位存储机箱、硬盘抽取盒、硬盘减震支架的设计过程中，精准的硬盘外形尺寸、安装孔位数据是结构干涉校验、安装兼容性验证的核心依据。本次建模的希捷铁狼系列12TB机械硬盘，是面向NAS存储场景推出的专用机械硬盘，日常运行中需要承受7*24小时的连续读写负载，对安装固定的稳定性、散热间隙的预留都有明确的工程要求，因此精准还原其外形结构对配套存储设备的设计有着实际参考价值。建模过程中首先参考了同系列硬盘的通用外形基准，3.5英寸硬盘的标准长宽尺寸是行业通用的安装边界，但不同品牌、不同容量的硬盘在侧面螺孔位置、顶部标签区域的凸起高度、底部电路板的突出尺寸、接口端的SATA数据与供电接口位置都存在细微差异，尤其是这款铁狼硬盘的背面安装孔图案和常规消费级硬盘存在区别，没有直接可套用的公开标准孔位图，因此建模时采用了手工实测的方式获取尺寸数据，所有线性尺寸的误差控制在±0.02mm范围内，能够满足常规结构设计的公差适配要求。

　　从实际功能特性来看，这款硬盘的金属壳体采用冲压成型的镀锌钢板材质，上盖边缘的冲压折边和底座的咬合结构是保证盘体密封性的关键结构，建模时还原了折边的圆角过渡、咬合处的微小台阶特征，能够在做装配仿真时准确模拟盘体和硬盘支架的接触状态。侧面的安装螺孔是M3规格的标准螺纹孔，不同位置的螺孔深度存在差异，尤其是靠近盘片电机位置的螺孔深度较浅，设计硬盘支架的固定螺丝长度时需要严格匹配，避免螺丝拧入过深顶伤内部盘片或电机结构，这也是很多存储设备结构设计新手容易忽略的细节，建模时特意标注了不同位置螺孔的有效深度，方便设计人员选型螺丝时参考。

　　硬盘尾端的SATA数据接口和供电接口的位置、接口周围的防呆凸台尺寸都按照实际接口规范还原，在做硬盘背板的接口对位设计时，可以直接调用该模型做干涉检查，避免出现接口插合不到位、周围元件和硬盘壳体干涉的问题。底部的电路板区域，还原了电路板和金属底座之间的垫高间隙，以及电路板上主要元件的凸起高度，在设计硬盘底部的减震垫、散热风道时，可以参考这些尺寸预留足够的空间，避免减震垫挤压电路板造成元件虚接，或者风道间隙不足影响硬盘散热。从设计思路上来说，这个模型没有做内部盘片、磁头的精细结构，因为对于绝大多数存储设备结构设计、安装适配的场景来说，外部的安装尺寸、接口位置、外形边界才是设计人员需要的核心数据，过度还原内部结构反而会增加模型的冗余度，影响装配仿真的运行效率。模型的所有外形特征都按照实测尺寸构建，没有做美化或者简化处理，壳体表面的微小冲压凹痕、标签区域的凹陷、边角的注塑包边特征都做了还原，能够在做产品渲染、装配示意时呈现更真实的效果。

　　在多盘位NAS机箱的设计中，硬盘之间的预留间隙、硬盘和机箱风扇的相对位置、硬盘支架的固定孔位都需要和硬盘实际尺寸匹配，调用该模型可以直接在装配环境中排布硬盘位置，校验相邻硬盘之间的间隙是否满足散热要求，硬盘抽取时是否会和周围结构发生干涉，螺丝固定时是否有足够的操作空间。在硬盘减震支架的设计中，可以根据硬盘的重量分布、螺孔位置调整减震胶钉的排布位置，模拟减震状态下硬盘的位移边界，避免运行过程中硬盘和支架发生碰撞。对于硬盘外接盒、硬盘底座这类产品的设计，该模型的接口位置、外形尺寸数据可以直接用来匹配接口座的位置、外壳的内部容腔尺寸，减少打样验证的次数，缩短研发周期。需要注意的是，因为是手工实测建模，螺孔的深度尺寸存在微小的公差范围，在涉及到螺丝拧入深度的关键设计环节，建议拿到实物后再次复核螺孔深度，避免因为尺寸误差造成固定失效或者盘体损伤。
