长条式多工位压铸成型模具结构

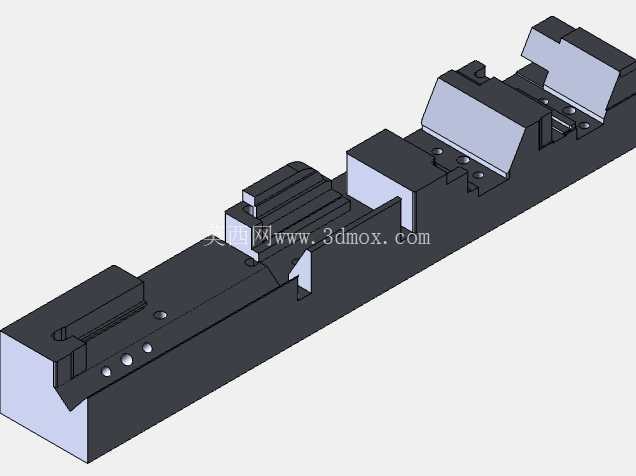

　　这套长条式多工位压铸成型结构，主要面向长条形薄壁金属压铸件的批量生产场景，常见于消费电子金属中框、工业导轨型材、汽车长条结构件的压铸成型工序，适配卧式冷室压铸机的安装工位，整体采用长条形排布的工位设计，能够在单次合模周期内完成多段特征的同步成型，减少单工位模具的换模频次与单件成型周期。从结构布局来看，整套模体沿长度方向依次排布进料工位、成型型腔、冷却流道、顶出机构与侧抽芯模块，各工位之间通过定位销与锁紧楔块实现刚性连接，避免长模架在高压合模过程中出现挠度变形导致的分型面飞边。设计阶段优先考虑了金属液在型腔内的流动平衡性，将进料口设置在模体长度方向的一端，通过分流锥将熔融金属均匀导入各段型腔，流道截面采用渐变式设计，从进料端到末端逐步收窄，保证金属液在填充过程中流速稳定，避免远端型腔出现冷隔、缺料等成型缺陷。侧抽芯模块分布在模体的上侧与侧方，针对压铸件上的倒扣、侧孔特征采用斜导柱驱动的抽芯结构，抽芯行程根据倒扣深度预留15%的安全余量，避免抽芯过程中拉伤铸件表面，同时在抽芯滑块上设置耐磨板与润滑注油孔，降低长期往复运动的磨损量。

　　模架整体采用45号钢调质处理作为基体，型腔镶件采用H13热作模具钢，经过淬火回火后硬度达到HRC48-52，能够承受铝合金压铸过程中600℃以上的金属液冲刷与锁模压力，镶件与模架之间采用过盈配合加螺钉锁紧的固定方式，方便后续磨损后单独更换镶件，降低模具维护成本。安装边界方面，模体底部设置标准的压铸机装夹槽与定位键槽，能够直接适配市面上主流吨位的卧式冷室压铸机工作台，模体总长度方向预留足够的冷却水路接口空间，进出水接头统一设置在模体的非操作侧，避免与压铸机的抽芯油管、顶出杆产生干涉。

　　顶出机构采用多点分布的顶杆布局，顶杆位置对应压铸件的加强筋与厚壁区域，避免顶出力集中导致铸件变形，顶杆与顶杆孔之间采用H7/f6的间隙配合，既保证顶出过程顺畅无卡滞，又避免金属液窜入顶杆孔形成飞边。冷却系统采用直通式水路与点冷相结合的方式，在型腔厚壁区域单独设置点冷管，控制局部区域的冷却速度，避免铸件因冷却不均产生缩孔、变形缺陷，水路流量可根据不同压铸材料的工艺要求单独调节，保证铸件各区域冷却速率一致。导向结构采用导柱导套加锥面定位的双重定位方式，导柱设置在模架的四个角部，合模时导柱先导入导套实现初定位，完全合模后分型面处的锥面锁模块实现精定位，定位精度控制在0.02mm以内，避免长期生产过程中出现分型面错位导致的铸件尺寸超差。

　　在实际生产应用中，这套结构能够适配铝合金、锌合金等多种有色金属的压铸成型，单模次可成型多件同规格长条压铸件，生产效率相比单工位模具提升40%以上，同时由于工位排布紧凑，模具整体的投影面积控制在合理范围内，能够在中小吨位压铸机上实现大尺寸长条件的生产，降低设备投入成本。设计过程中还考虑了模具的排气需求，在各型腔的末端设置排气槽与集渣包，排气槽深度控制在0.15mm以内，既能够顺利排出型腔内的空气，又不会导致金属液溢出形成飞边，集渣包能够容纳金属液前端的冷料与杂质，避免进入型腔影响铸件内部质量。
